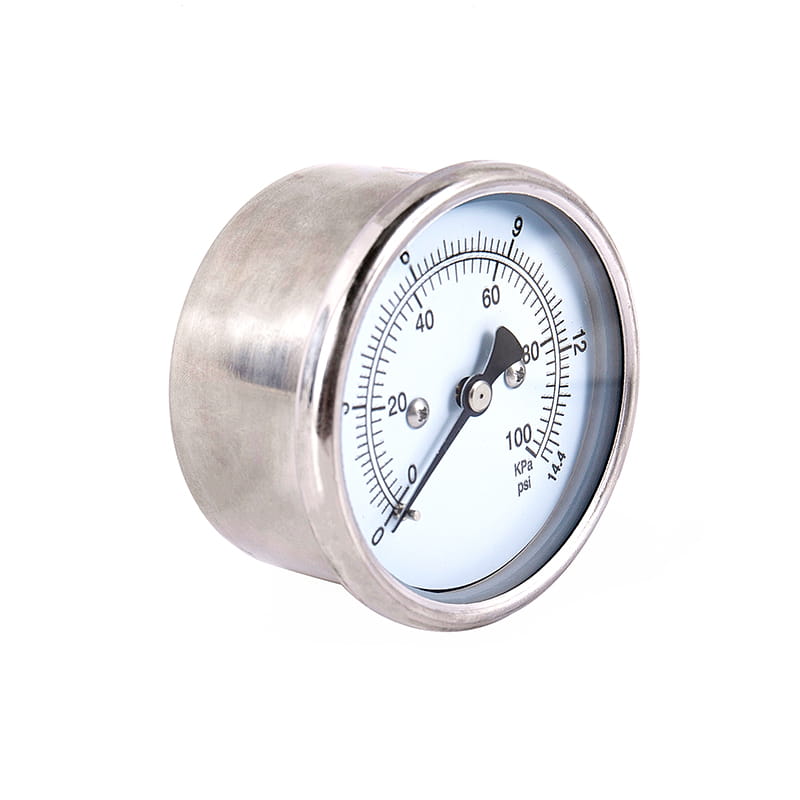

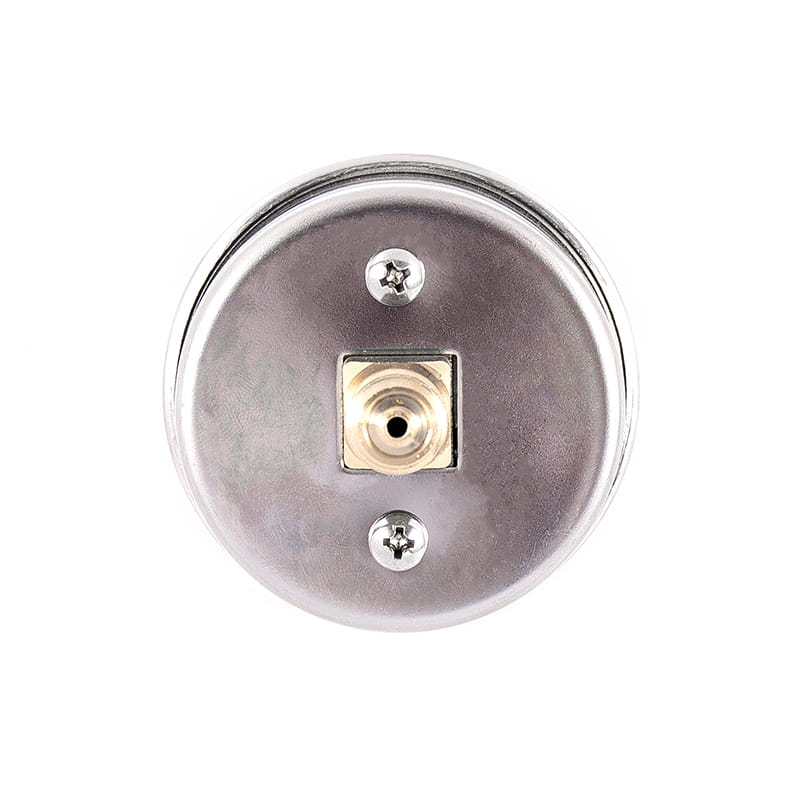

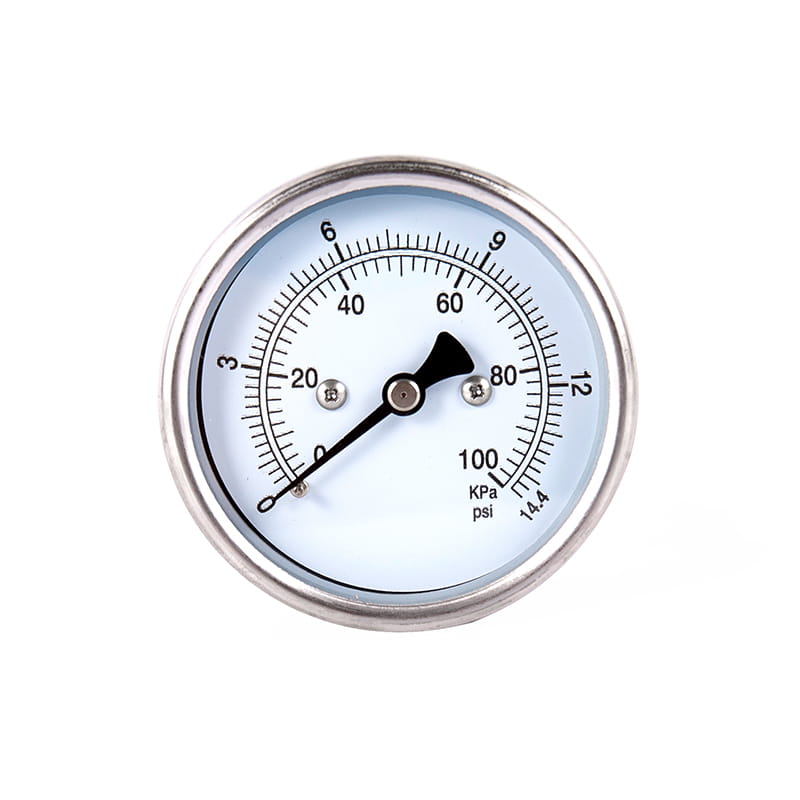

◆ Modelo ： Ye60 ye100 ye150
◆ Uso: O medidor de pressão da caixa de membrana também é chamado de medidor de micro pressão. É adequado para medir a baixa micro-pressão de gases ou vapores sem perigo de explosão, não cristalização, não condensação e efeito não corrosivo na liga de cobre e cobre.
◆ Parâmetros técnicos ：
| Número do modelo | YE60 | YE100 | YE150 | |
| Diâmetro nominal | Φ 60 | Φ 100 | Φ 150 | |
| Tipo de montagem | Ⅰ | * | * | * |
| Ⅱ | / | * | * | |
| Ⅲ | * | / | / | |
| Ⅳ | / | * | * | |
| Ⅴ | * | / | / | |
| Tópico do conector | M14 × 1.5 | M20 × 1.5 | ||
| Classe de precisão | 1.6 ； 2.5 | |||
| Faixa de medição （ KPA ) | -40 ～ 0 -25 ～ 0 -16 ～ 0 -10 ～ 0 -6 ～ 0 -4 ～ 0 0 ～ 4 0 ～ 6 0 ～ 10 0 ～ 16 0 ～ 25 0 ～ 40 -2 ～ 2 -3 ～ 3 -5 ～ 5 -8 ～ 8 -12 ～ 12 -20 ～ 20 | |||
| Condições ambientais de uso | Temp ： -25 ℃～ 55 ℃； Umidade relativa ： ≤ 80 ％ | |||
| Classificação de vibração | V · H · 2 | |||
| Material da caixa de membrana | QSN4-0.3 | |||
| Classe de proteção | IP54 | |||
| Padrões de implementação | JB/T 9274 | |||
| Nota: 1. Os threads conjuntos podem ser personalizados de acordo com os requisitos do usuário. | ||||

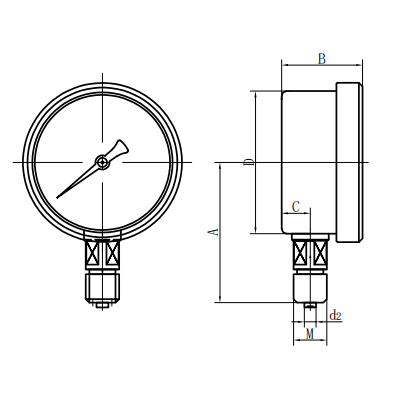

◆ Dimensões externas:

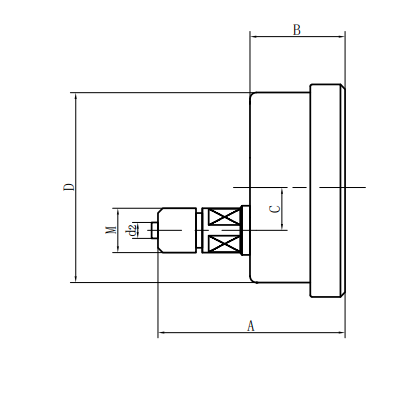

| Tipo direto radial (ⅰ) | Tipo direto excêntrico axial (ⅱ) |

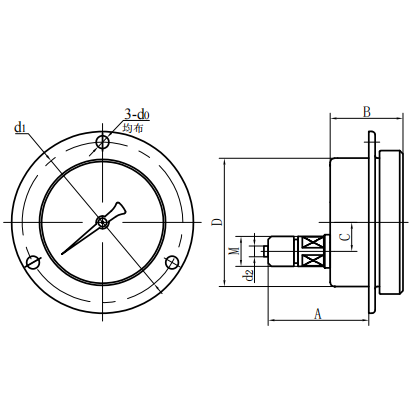

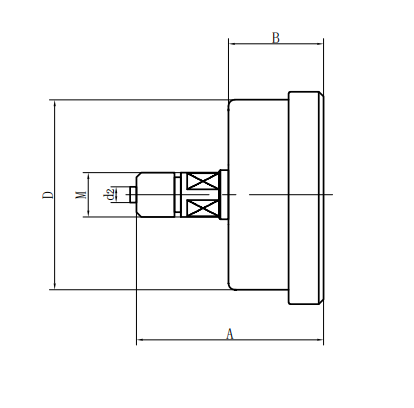

| Tipo direto concêntrico axial (iii) | Tipo de inserção excêntrica axial (IV) |

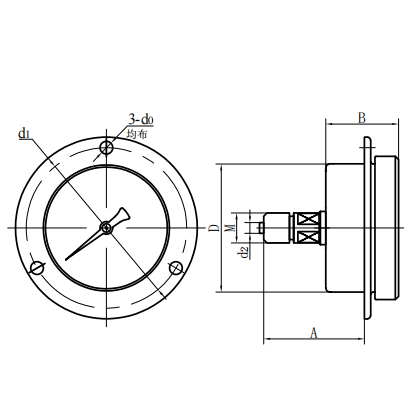

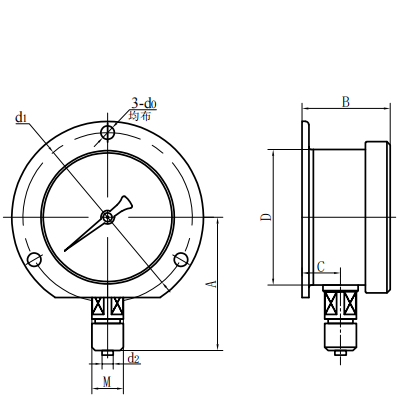

| Tipo de inserção concêntrica axial (V) | Tipo convexo radial (vi) |
| Número do modelo | Dimensões gerais （ mm ) | ||||||
| UM | B | C | D | E | D2 | M | |
| YE60 －Ⅰ | 58 | 35 | 11 | φ 60 | 5 | φ 4 | M10 × 1 |
| YE60 －Ⅲ | 58 | 35 | / | φ 60 | 5 | φ 4 | M10 × 1 |
| | | | | | | | |
| YE100 －Ⅰ | 93 | 50 | 16.5 | Φ 100 | 16.5 | φ 6 | M20 × 1.5 |
| YE100 －Ⅲ | 85 | 50 | / | Φ 100 | 16.5 | φ 6 | M20 × 1.5 |
| | | | | | | | |
| YE150 －Ⅰ | 118 | 53 | 18.5 | φ 150 | 19 | φ 6 | M20 × 1.5 |
| YE150 －Ⅲ | 96 | 53 | / | φ 150 | 19 | φ 6 | M20 × 1.5 |
| | | | | | | | |
