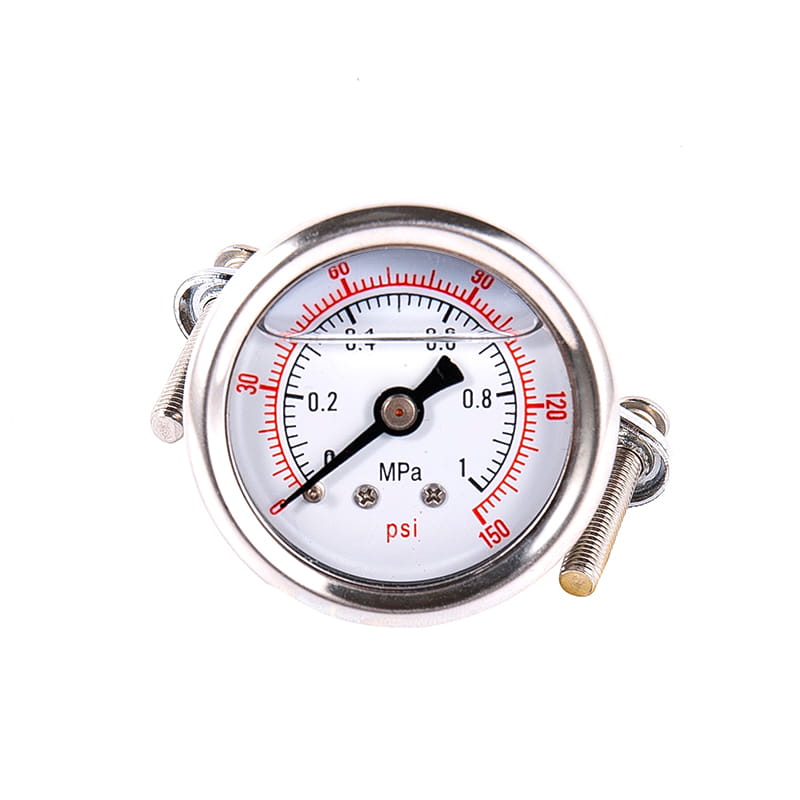

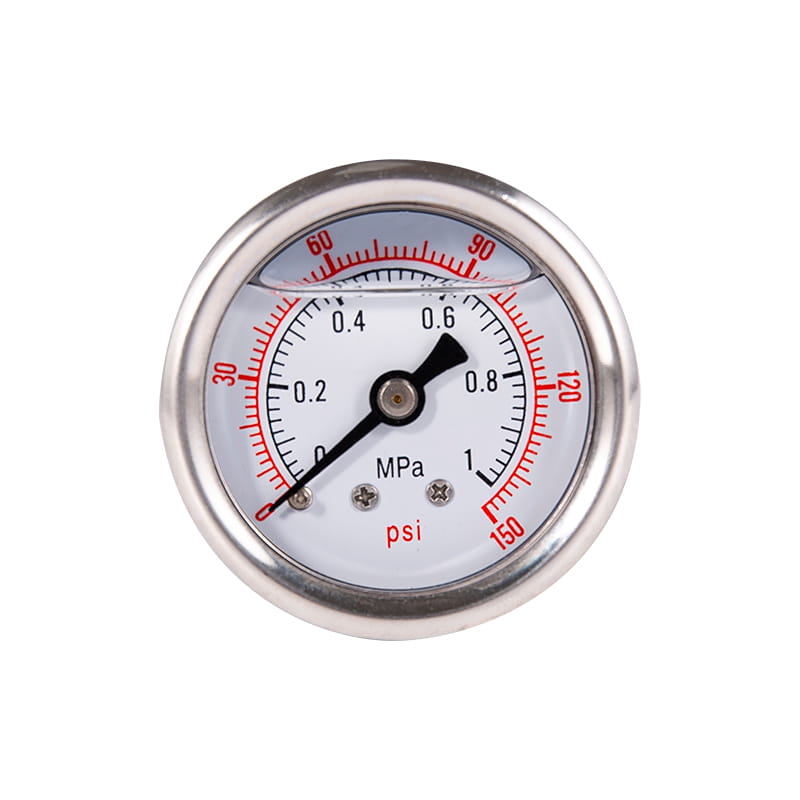

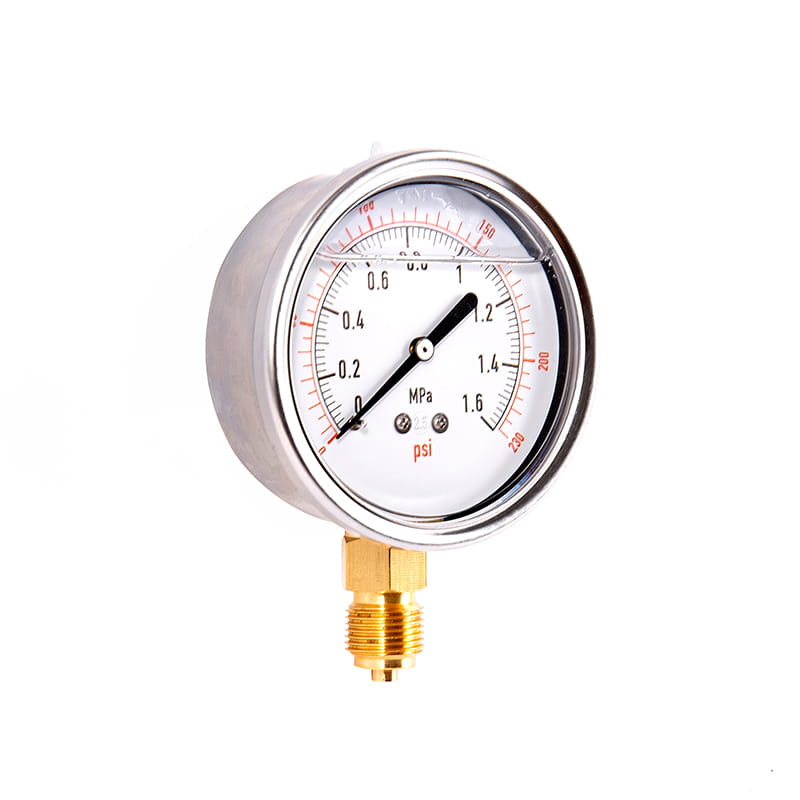

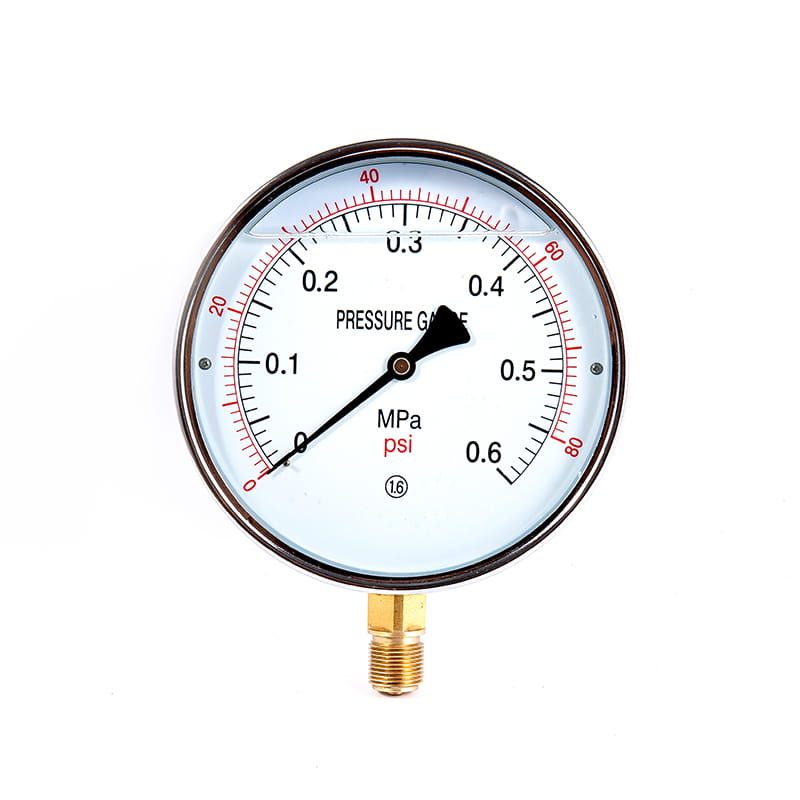

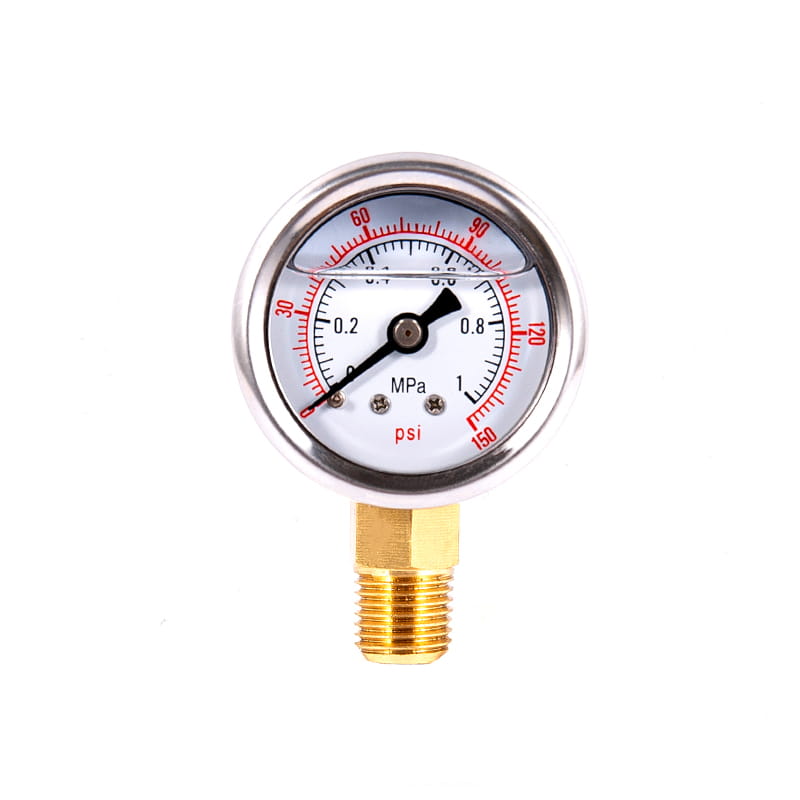

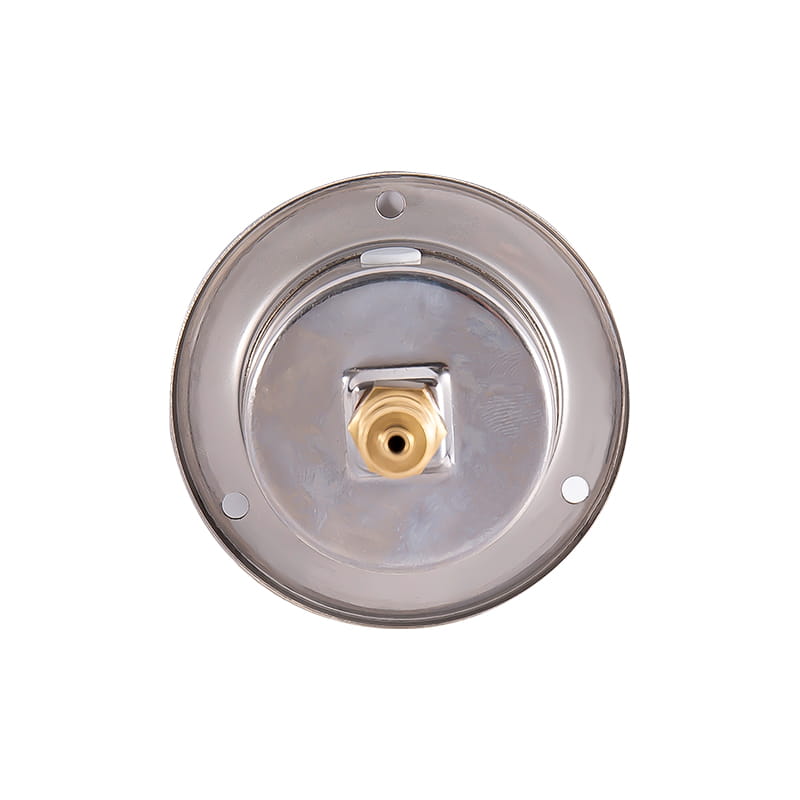

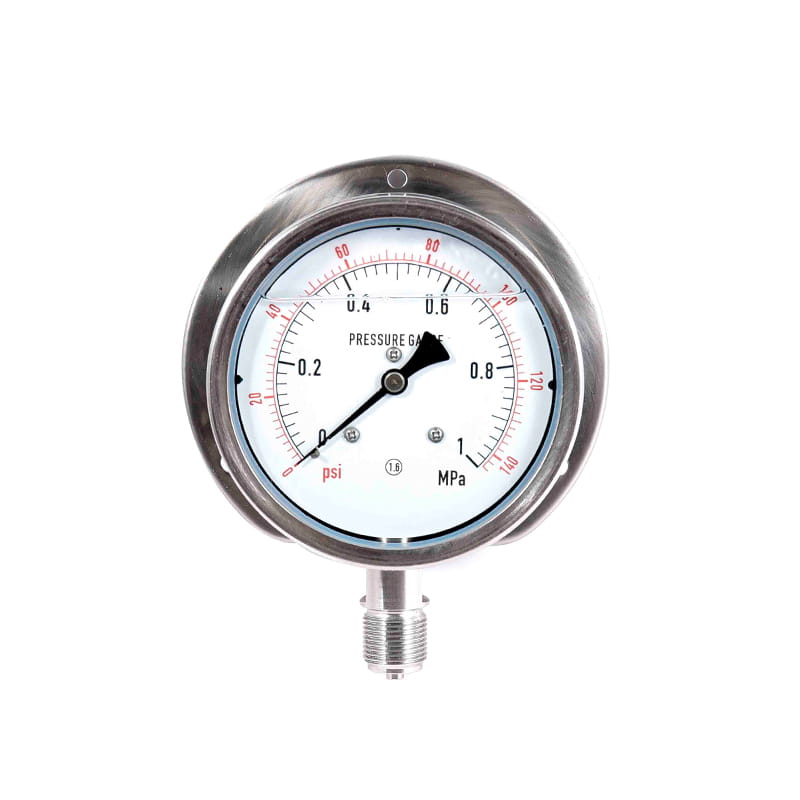

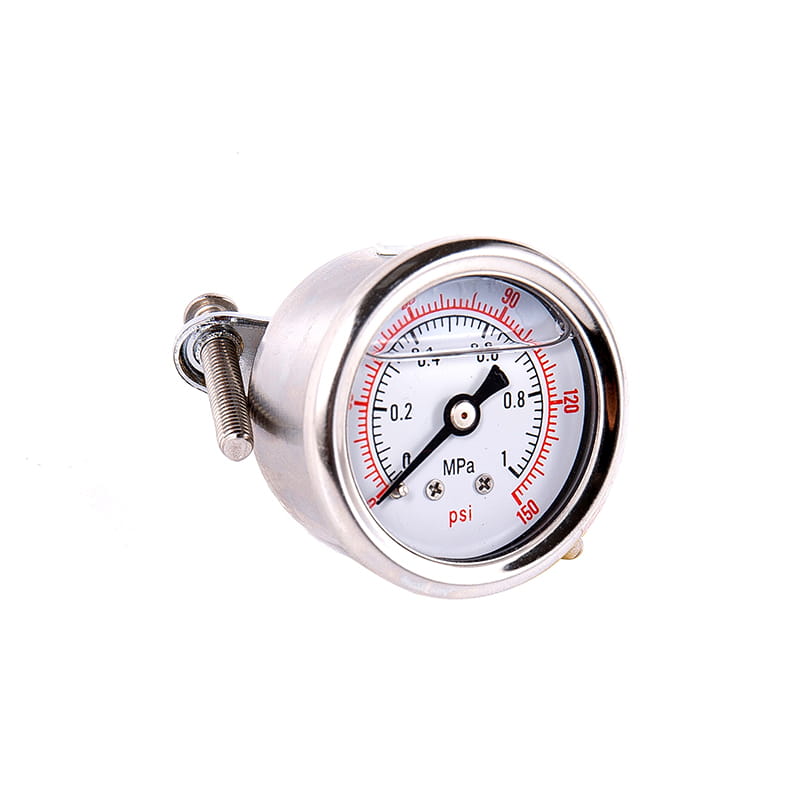

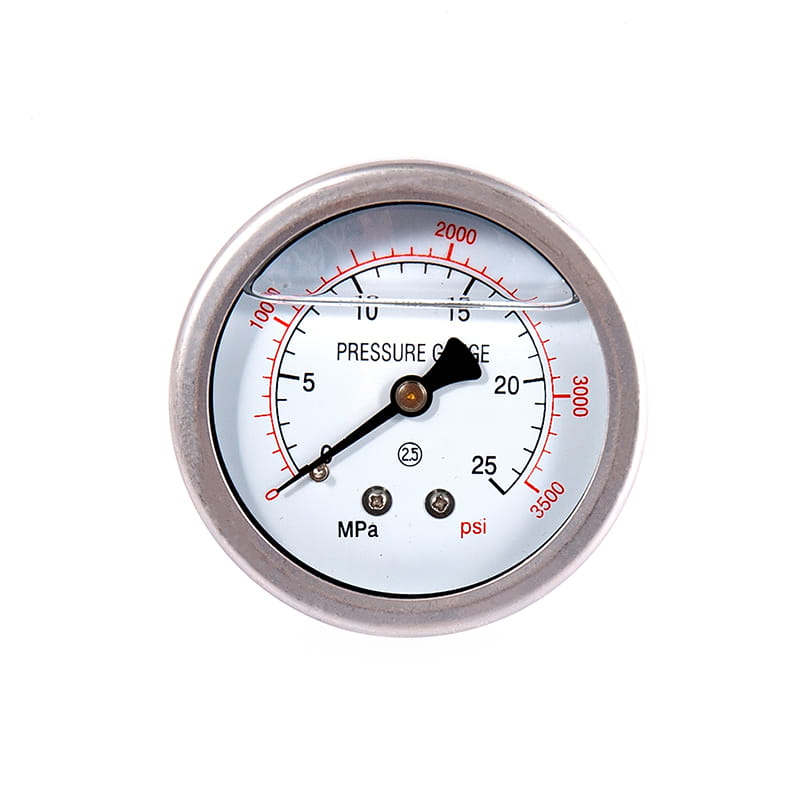

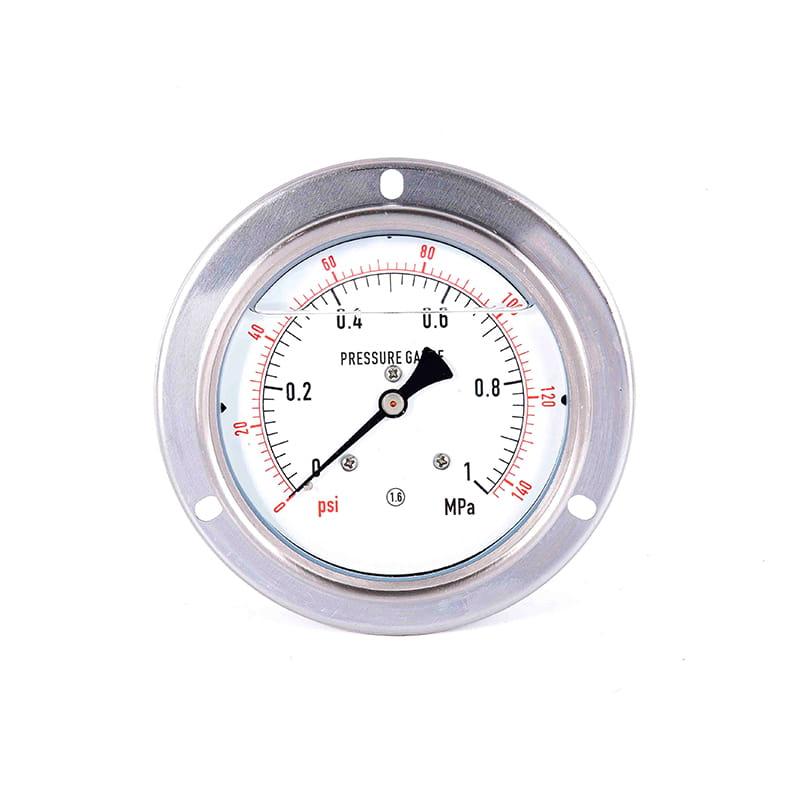

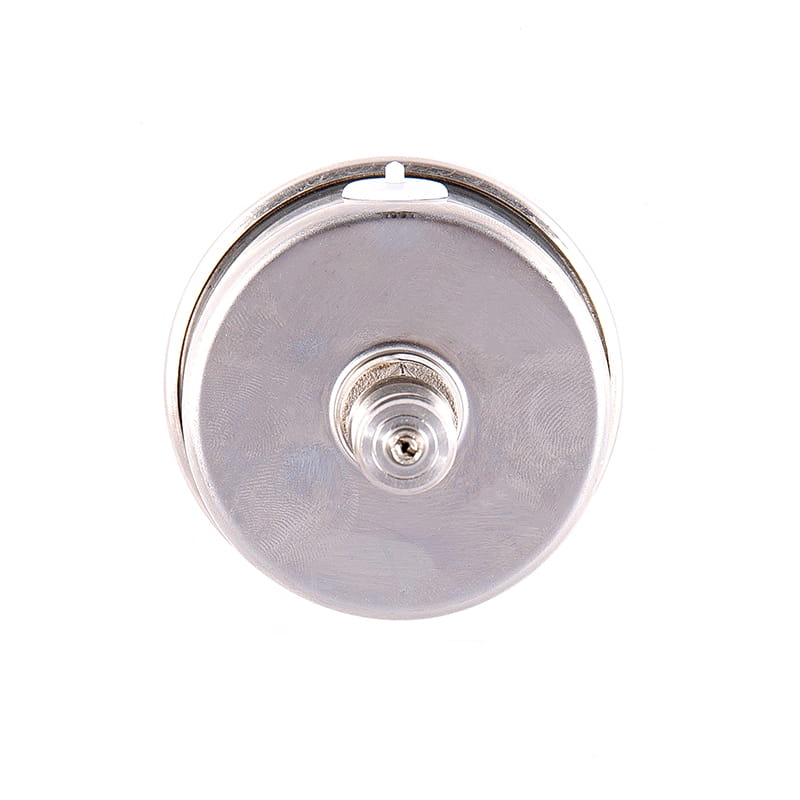

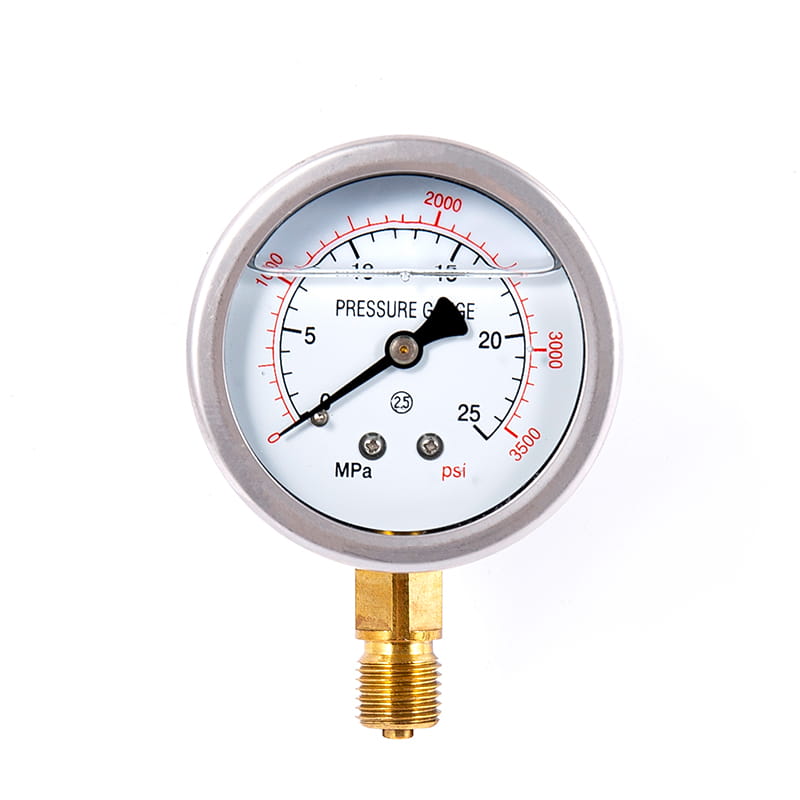

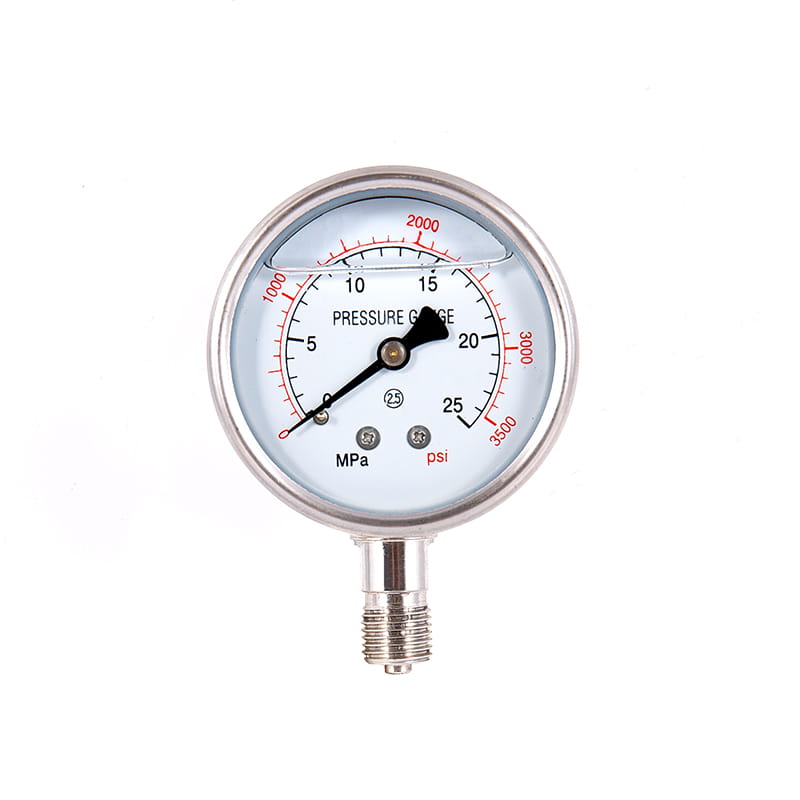

YN Series 100% Conexão de cobre Resistente ao terremoto (sísmico) Medidor de pressão

◆ Modelo: yn40 yn50 yn60 yn75 yn100 yn150
◆ Uso: Esta série de instrumentos tem boa resistência a choque, especialmente adequada para lugares com forte vibração de máquinas ambientais, e pode suportar pulsação violenta, choque e descarregamento repentino de pressão média. É adequado para medir a pressão de líquido, gás ou vapor, que não tem risco de explosão, não cristaliza, não solidifica e não tem efeito corrosivo na liga de cobre e cobre. O instrumento indica leituras estáveis e claras. É amplamente utilizado em máquinas pesadas, mineração, petróleo, indústria química, metalurgia, energia elétrica e outros departamentos.
◆In practical application, according to the special characteristics of various media (such as oil ban, fireproof, corrosion-resistant, etc.), the requirements of the instrument are different, so this series of instruments derive many corresponding special instruments, their nominal diameter, installation type, connector thread, accuracy level, measuring range, etc. are the same as the seismic (shock) pressure gauge, mainly there are two categories:
2.1 Adequado para medir a pressão da mídia inflamável e explosiva. É estritamente proibido entrar em contato com substâncias inflamáveis oleosas. O tratamento em degradação é feito antes de deixar a fábrica e testado para estar livre de graxa.
2.1.1 Série YON Resistente a choque (sísmico) Medidor de pressão de oxigênio
2.1.2 Série YHN Resistente a choque (sísmico) Medidor de pressão de hidrogênio
2.1.3 Série Yyn de medidor de pressão de acetileno resistente a choques (choque)
2.2 Os materiais utilizados são resistentes à corrosão do meio ou do instrumento não tem efeito no meio e para garantir que os elementos e interfaces de detecção estejam limpos e livres de graxa.
2.2.1 Série Yan de Medidor de Pressão de Amônia resistente a choque (choque)
2.2.2 Série YDQN de Medidor de pressão de nitrogênio resistente a choques (choque)

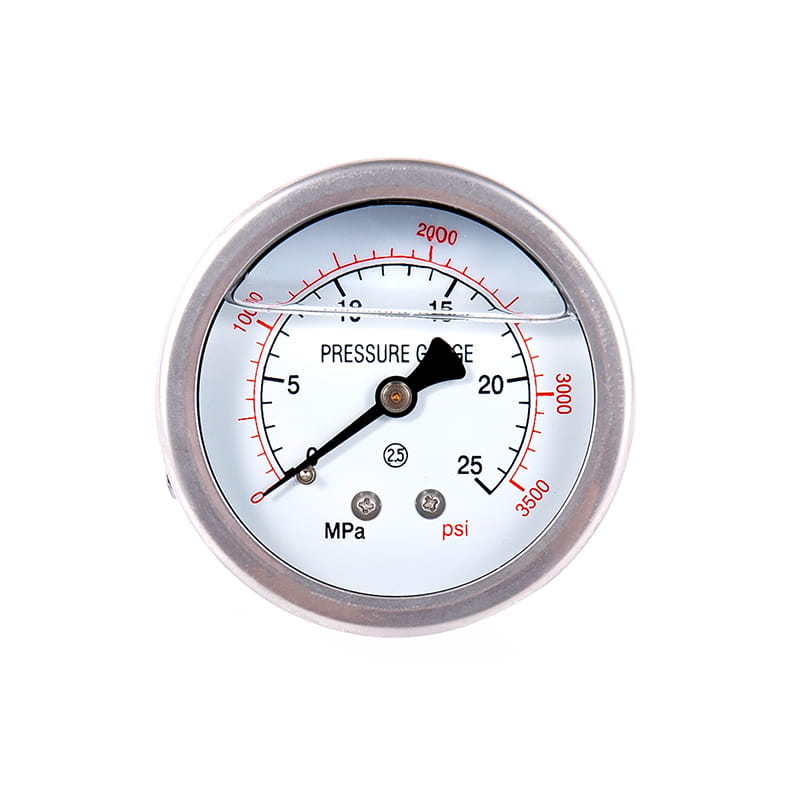

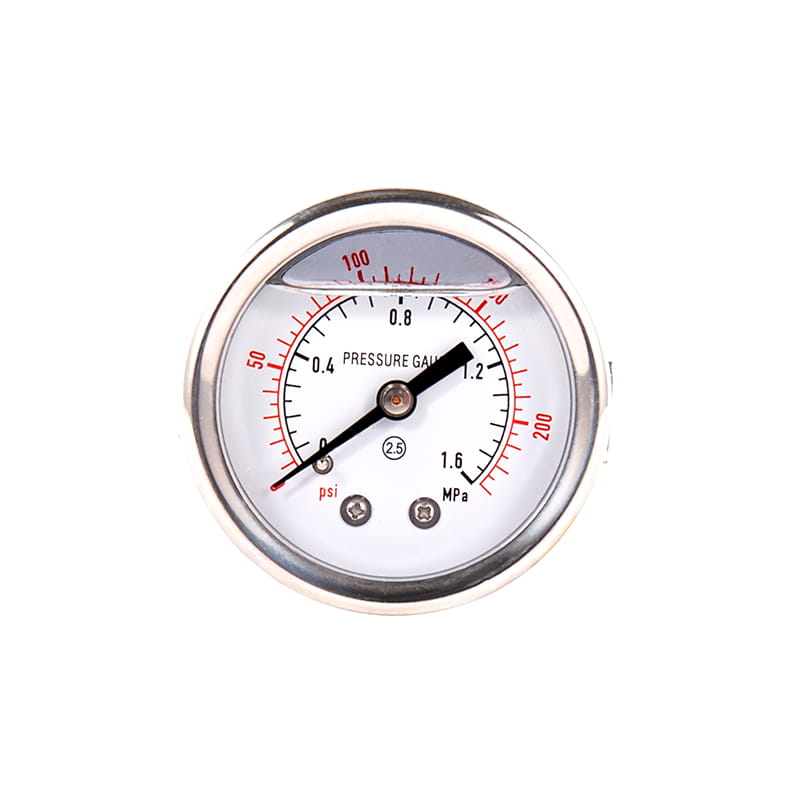

Mão de pressão à prova de choque da série YN
Modelo: 40mm (1,5 "), 50mm (2"), 60mm (2,5 "), 100mm (4"), 150mm (6 ")

Introdução:
A série de instrumentos tem excelente resistência a choque, indicação estável, leituras claras e são particularmente adequadas para uso em locais com intensas vibrações mecânicas. Eles também podem suportar pulsações drásticas, impactos e reduções repentinas de carga do meio. Seu mecanismo de absorção de choque e projeto cheio de líquido (normalmente glicerina e óleo de silicone) permitem esse manômetro para garantir uma medição de pressão confiável e precisa, mesmo sob condições complexas e adversas. Devido à sua elasticidade e precisão, é amplamente utilizado em várias indústrias.

Obtenha uma cotação

◆ Parâmetros técnicos:

Número do modelo		YN40	YN50	YN60	YN75	YN100	YN150
Diâmetro nominal		Φ 40	Φ 50	Φ 60	Φ 75	Φ 100	Φ 150
Formulário de instalação	Ⅰ	*	*	*	*	*	*
	Ⅱ	/	/	*	/	*	*
	Ⅲ	*	*	*	*	/	/
	Ⅳ	/	/	*	/	*	*
	Ⅴ	*	*	*	*	/	/
	Ⅵ	/	/	*	*	*	*
Tópico do conector		M10 × 1		M14 × 1.5		M20 × 1.5
Classe de precisão		2.5				1.6
Faixa de medição （ MPA )		Vago: -0.1 ～ 0 Vacuum de pressão: -0.1 ～ 0,06 -0.1 ～ 0,15 -0.1 ～ 0,3 -0.1 ～ 0.5 -0.1 ～ 0,9 -0.1 ～ 1.5 -0.1 ～ 2.4 Pressão: 0 ～ 0,1 0 ～ 0,16 0 ～ 0,25 0 ～ 0,4 0 ～ 0.6 0 ～ 1 0 ～ 1.6 0 ～ 2,5 0 ～ 4 0 ～ 6 0 ～ 10 0 ～ 16 0 ～ 25 0 ～ 40 0 ～ 60 0 ～ 100 0 ～ 160
Condições ambientais de uso		Temp: -5 ℃～ 55 ℃； -25 ℃～ 55 ℃
Classificação de vibração		V · H · 4
Material do tubo de Borden		QSN4-0.3
Classe de proteção		IP65
Padrões de implementação		JB/T6804
Nota: 1. Os threads conjuntos podem ser personalizados de acordo com os requisitos do usuário.

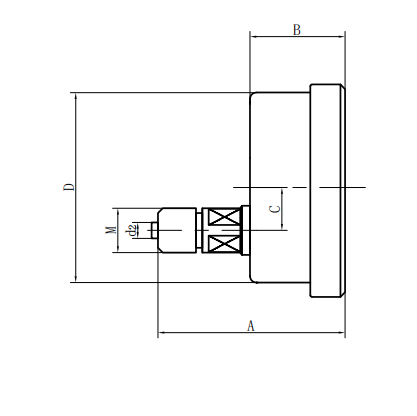

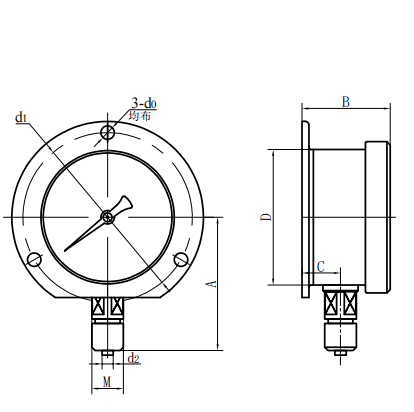

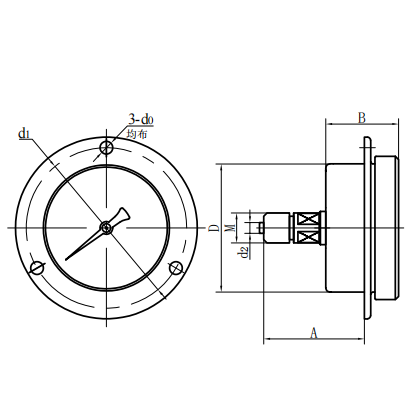

◆ Dimensões externas:

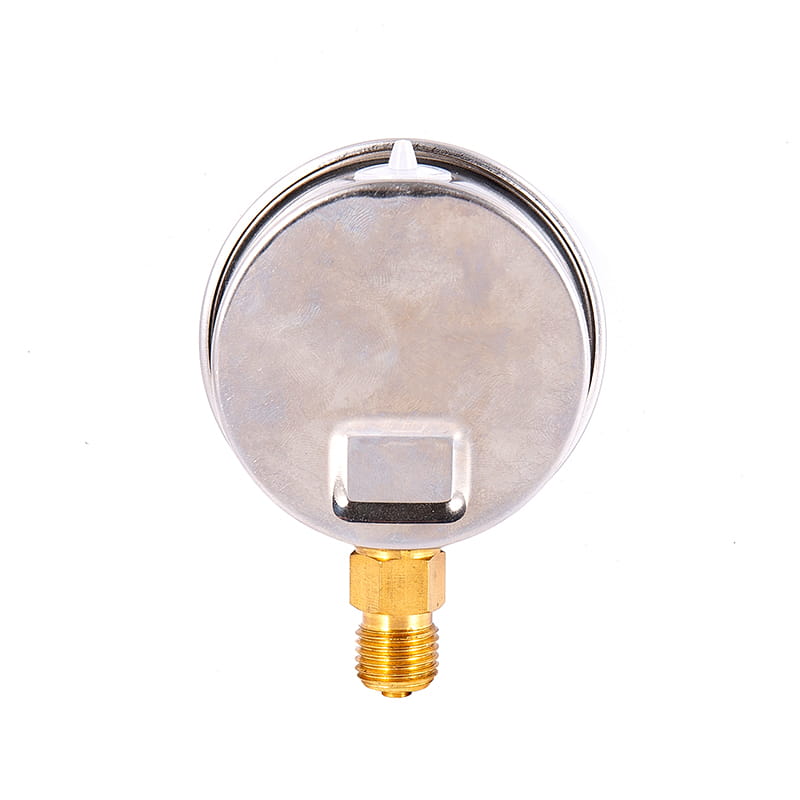

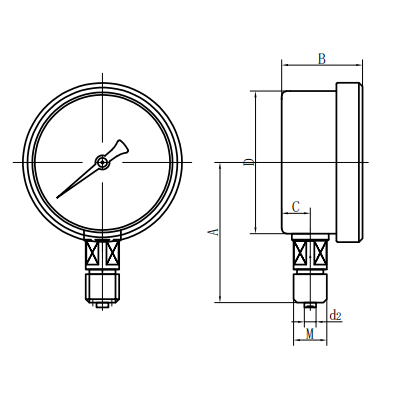

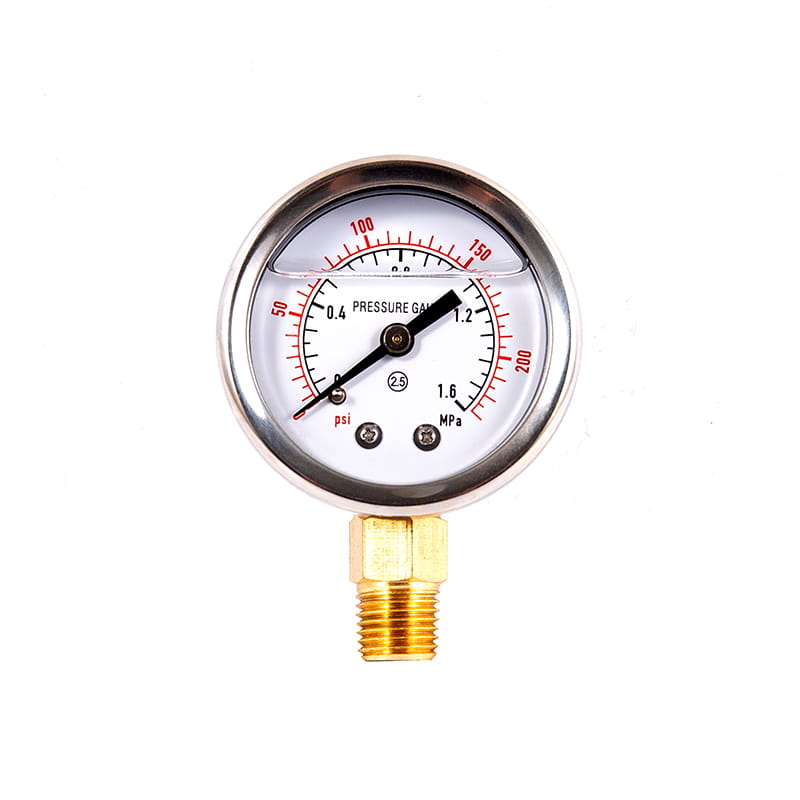

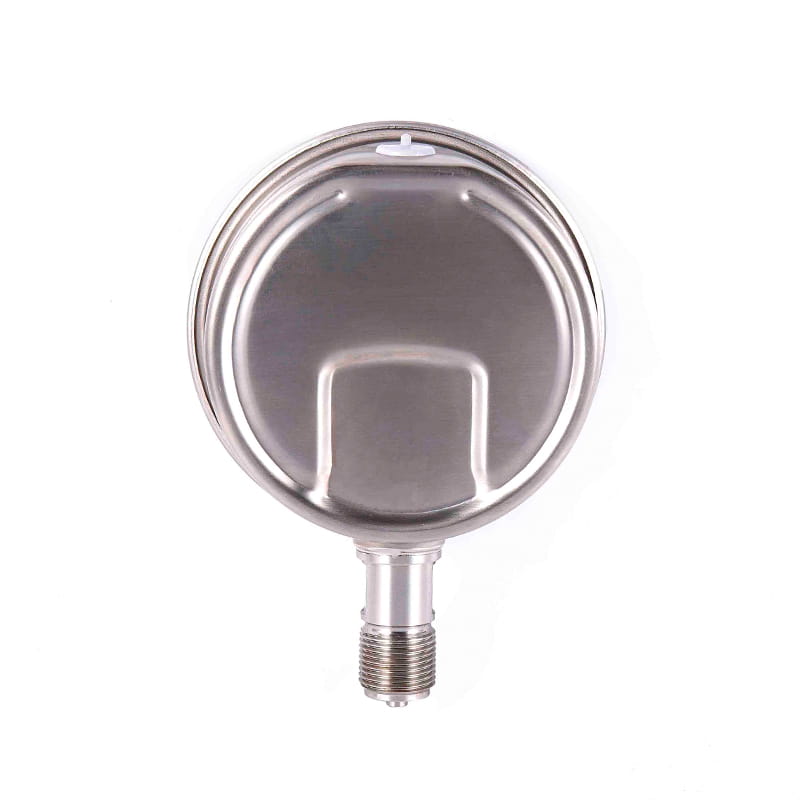

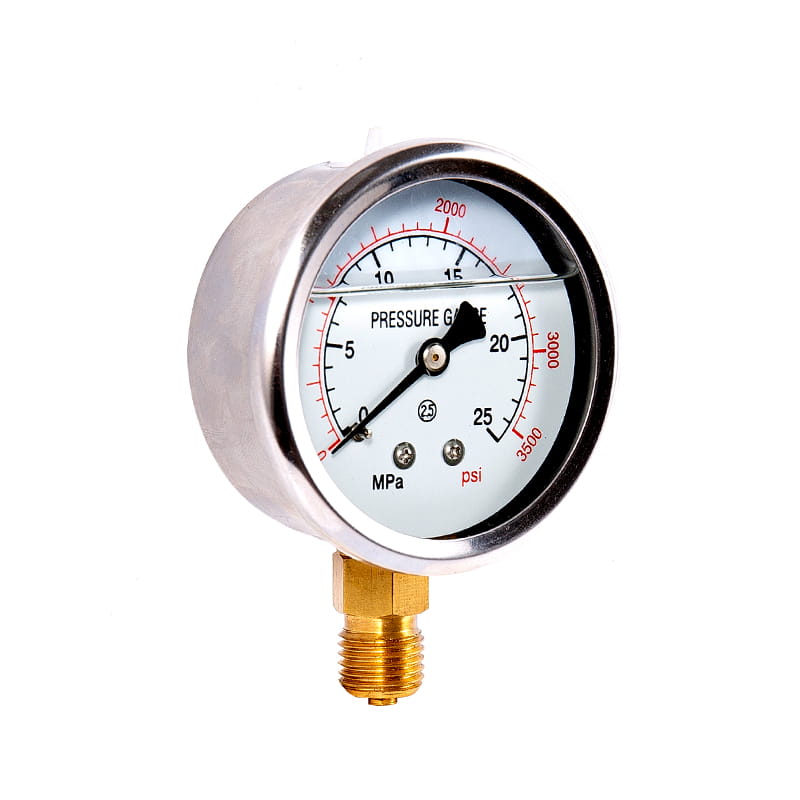

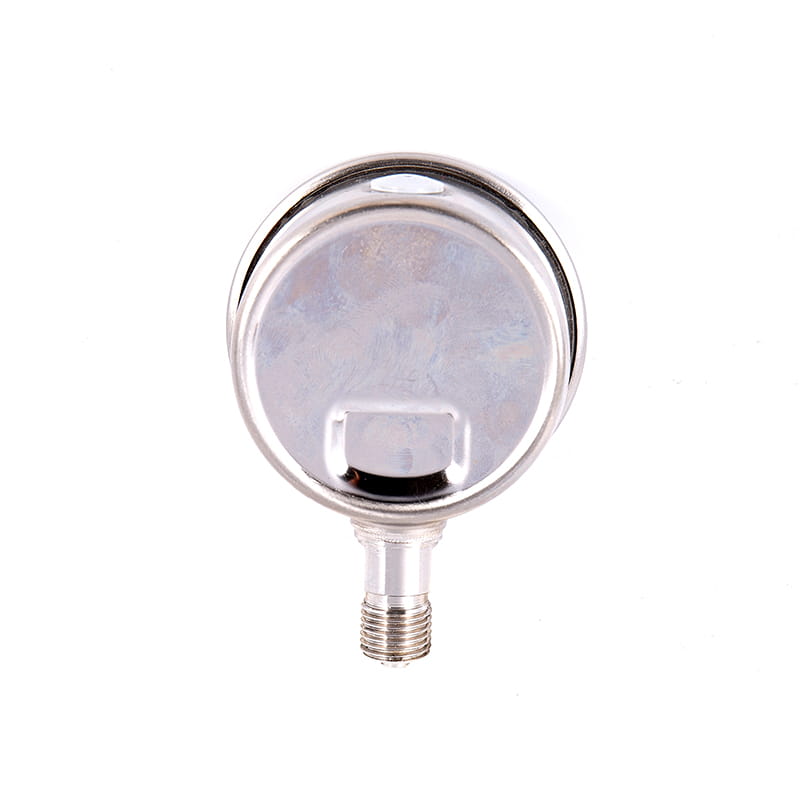

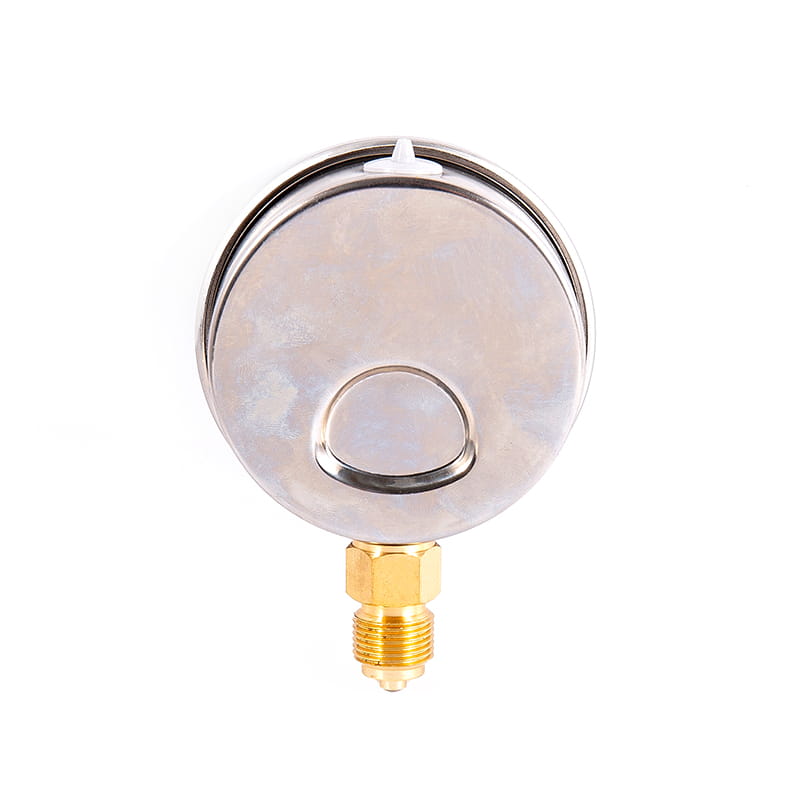

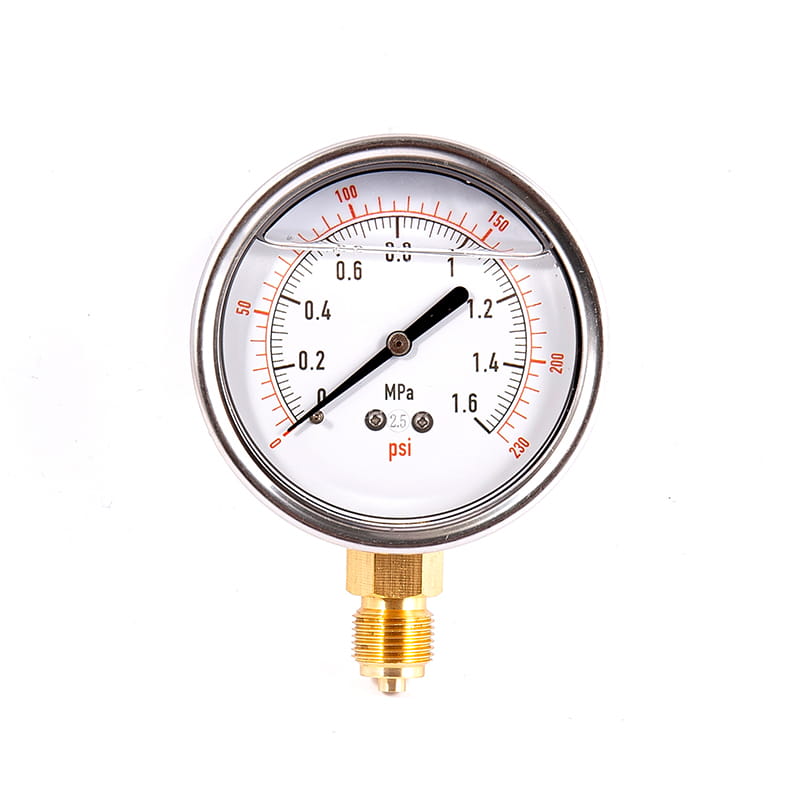

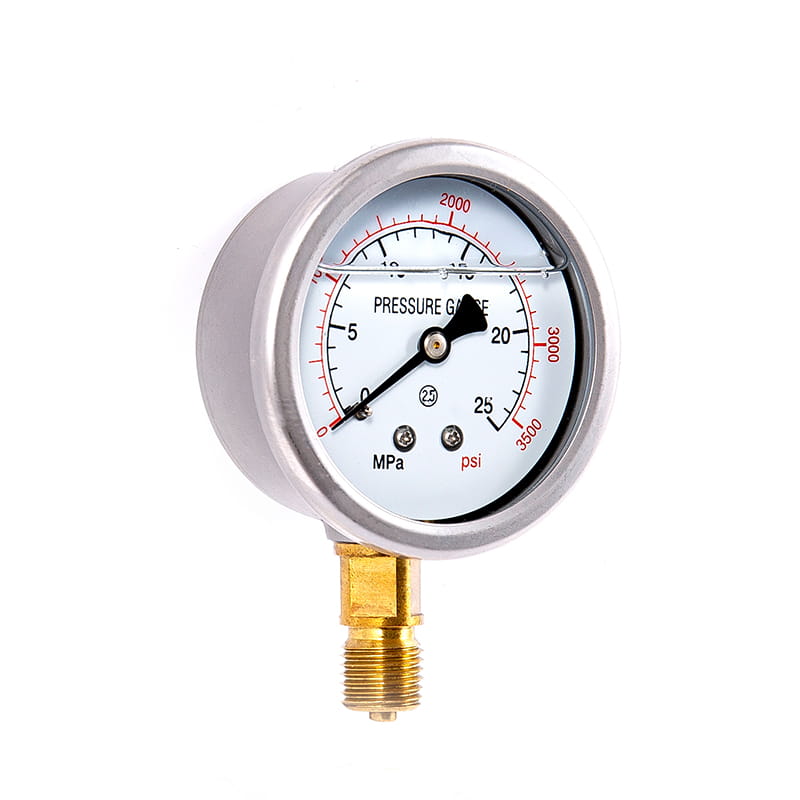

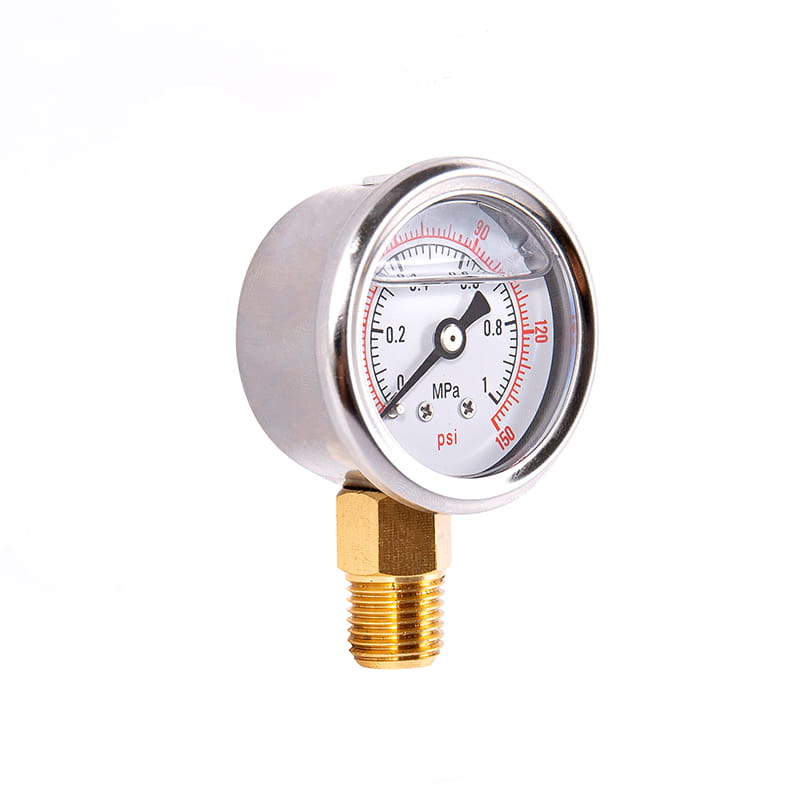

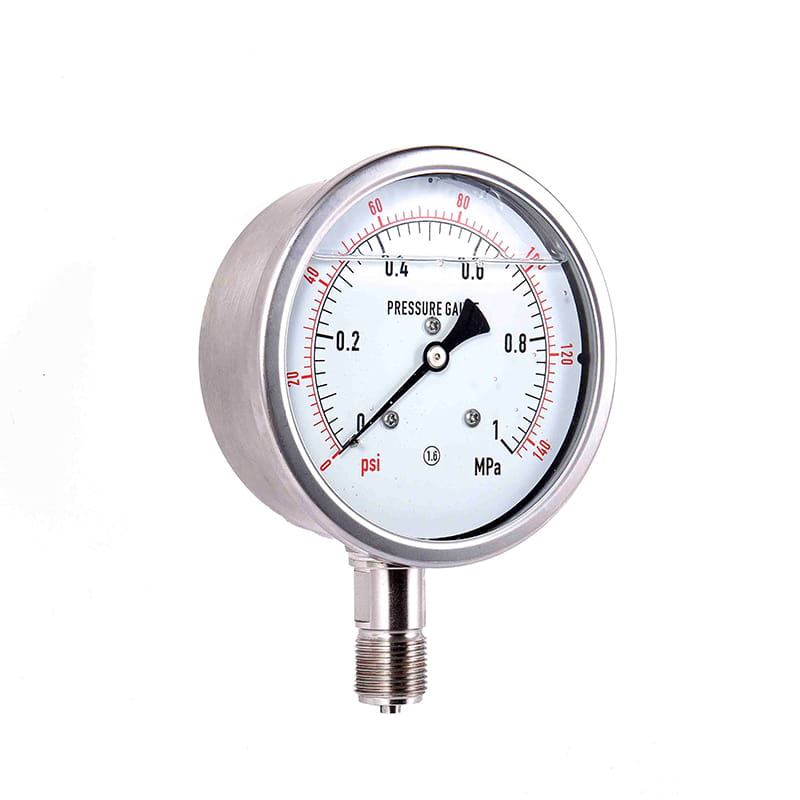

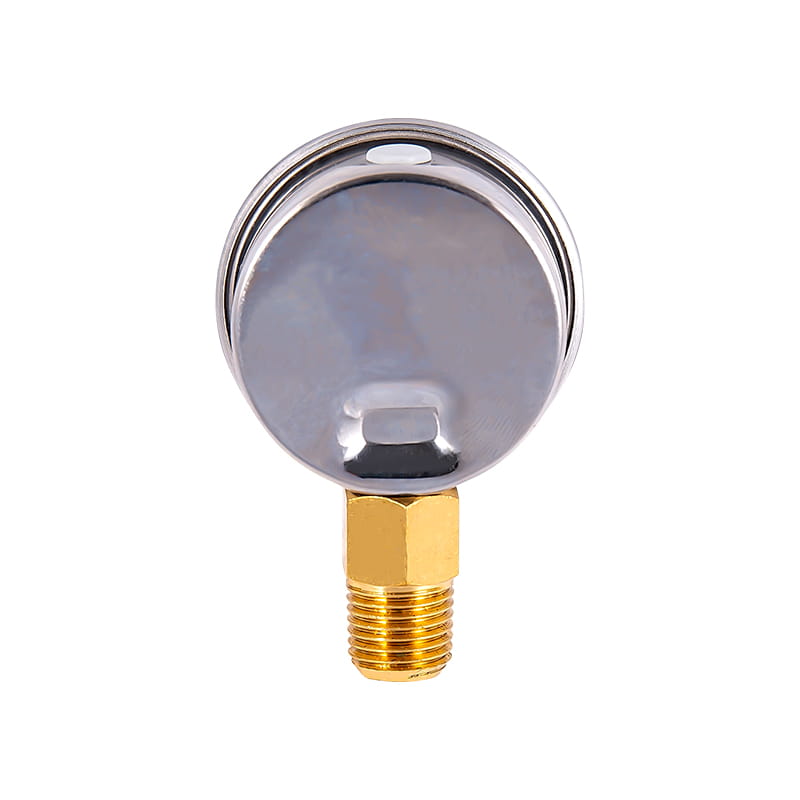

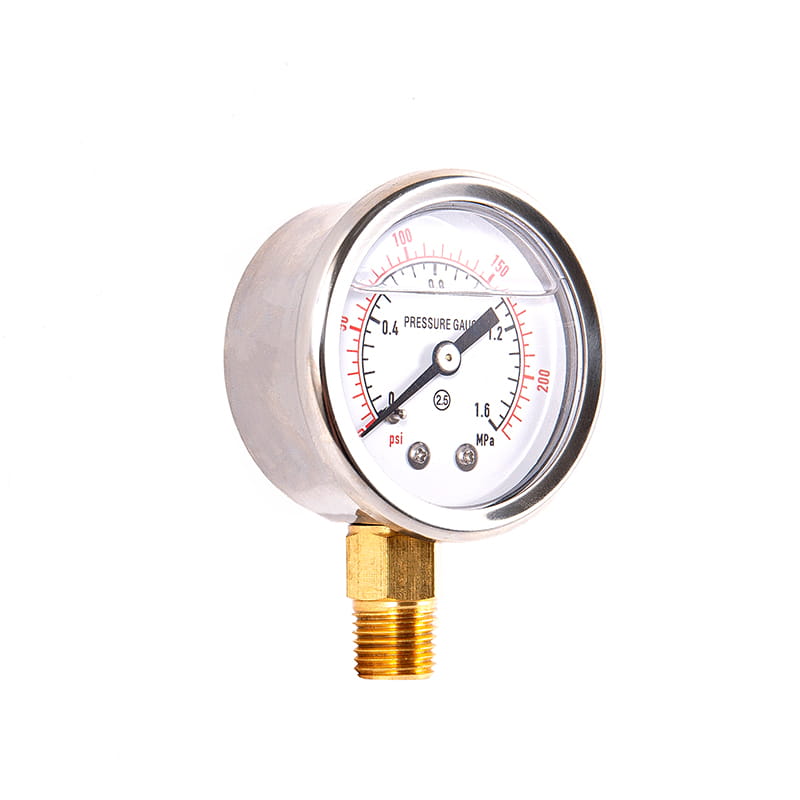

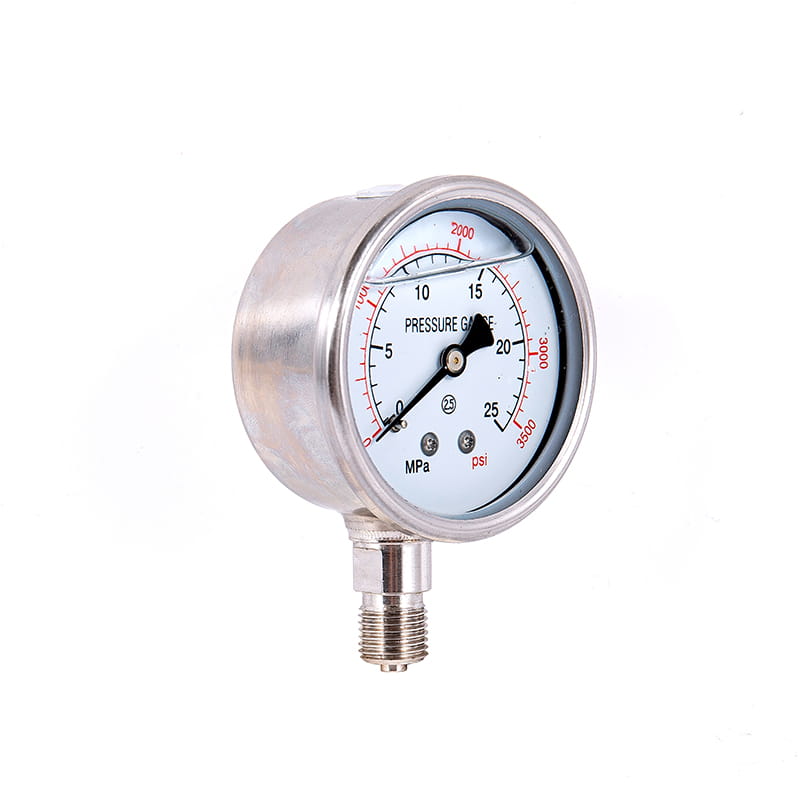

Tipo direto radial (ⅰ)

Tipo direto excêntrico axial (ⅱ)

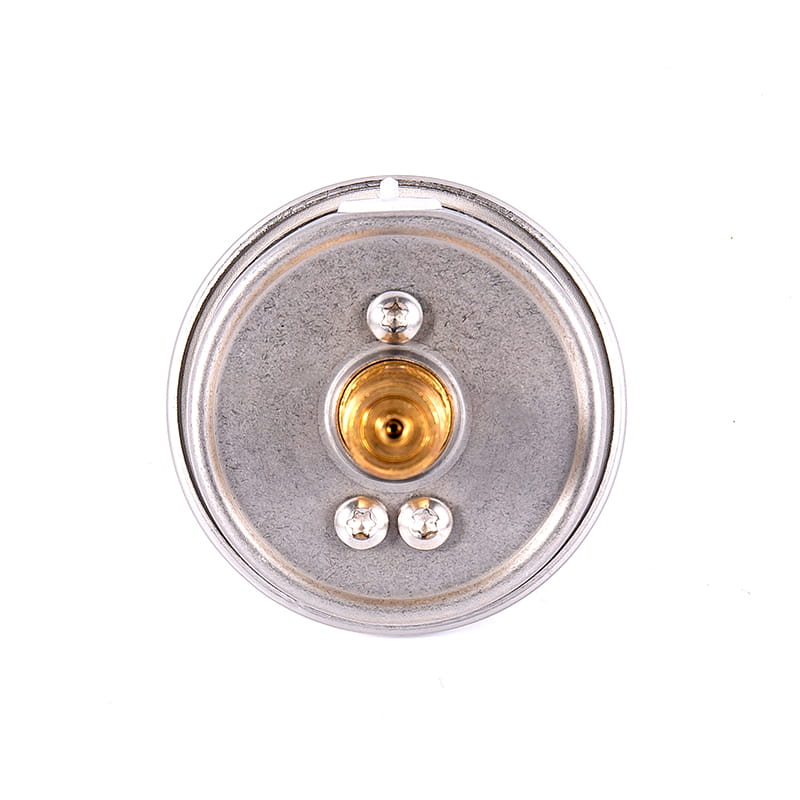

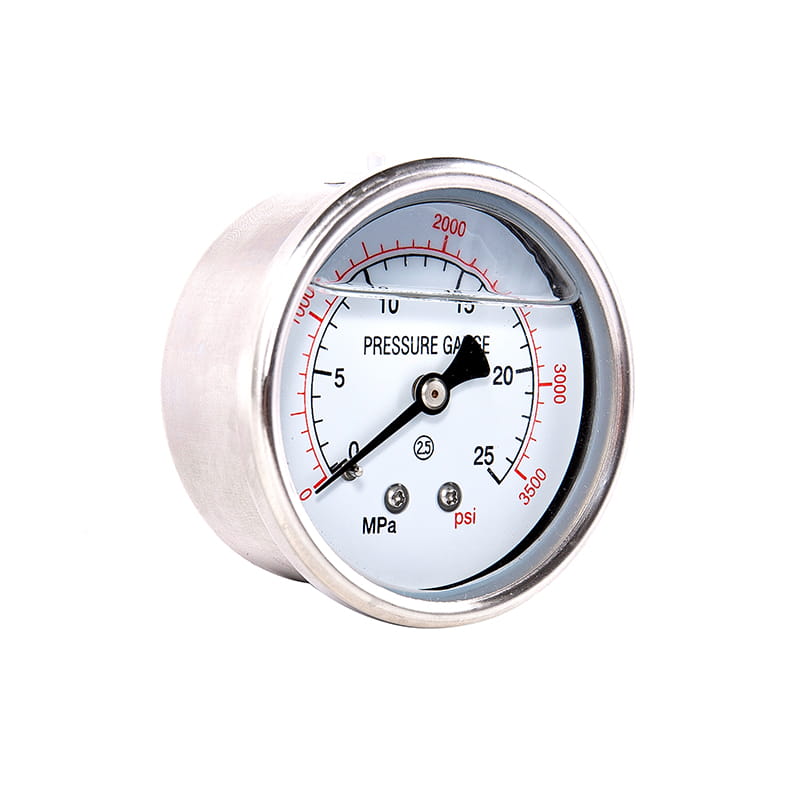

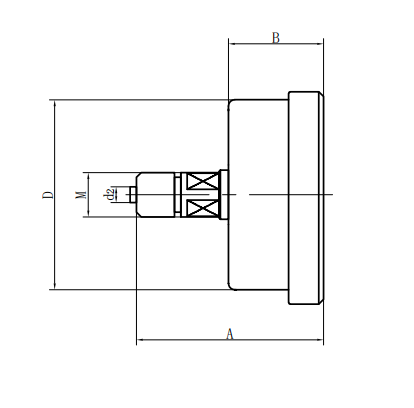

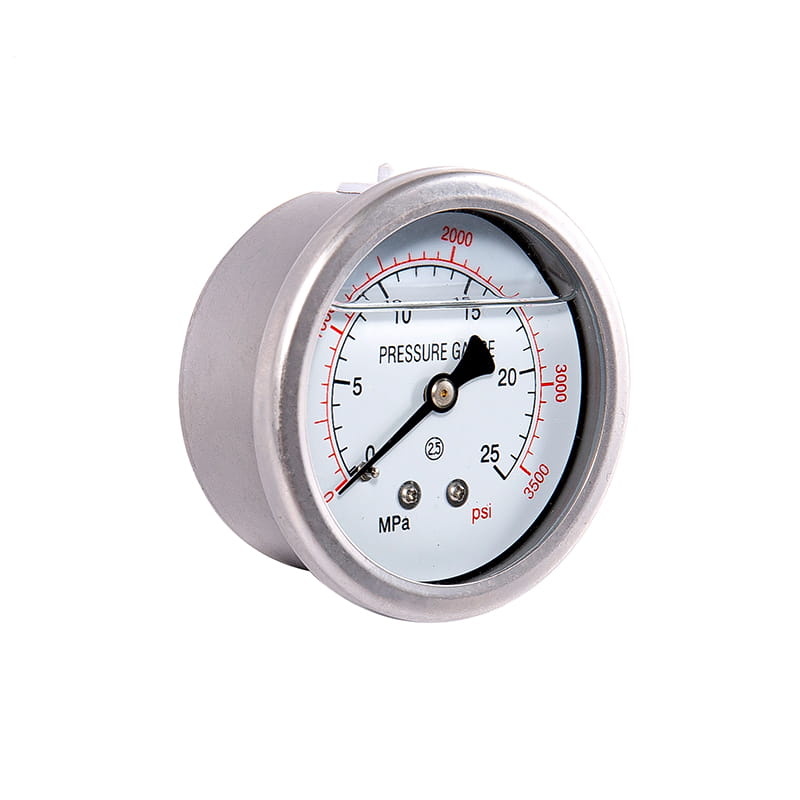

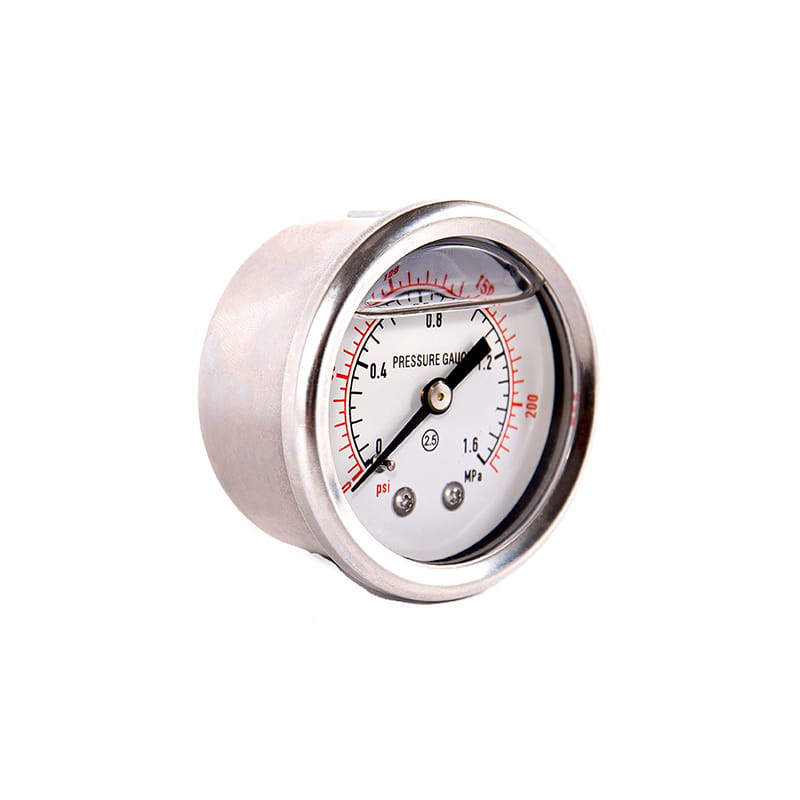

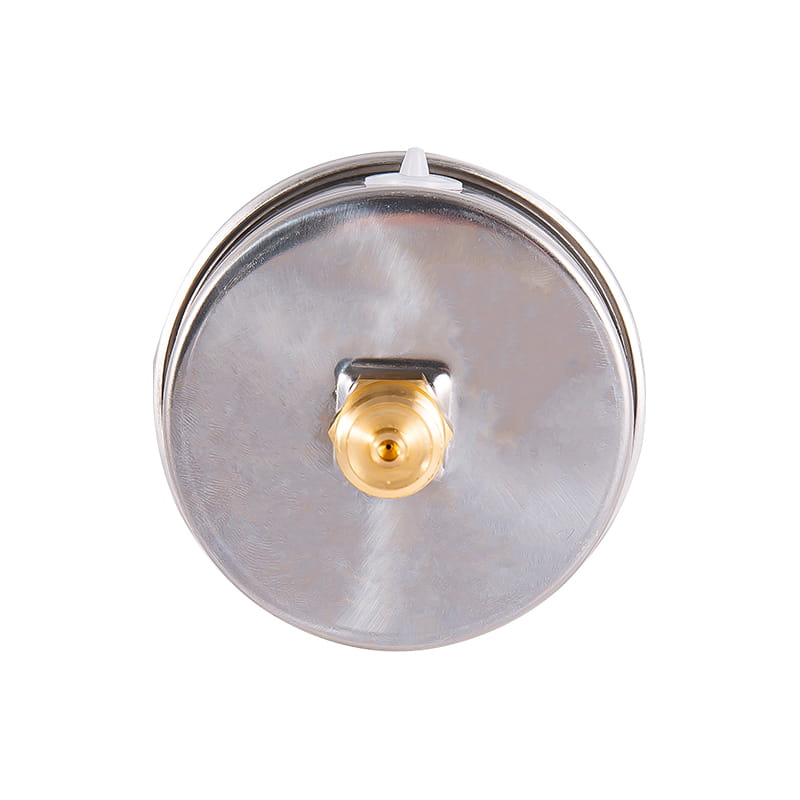

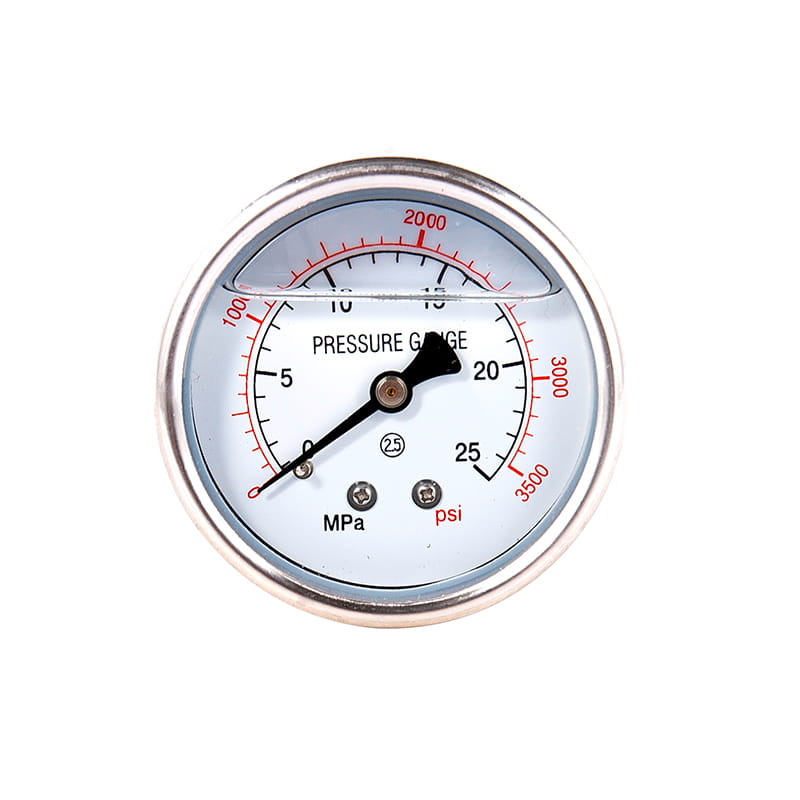

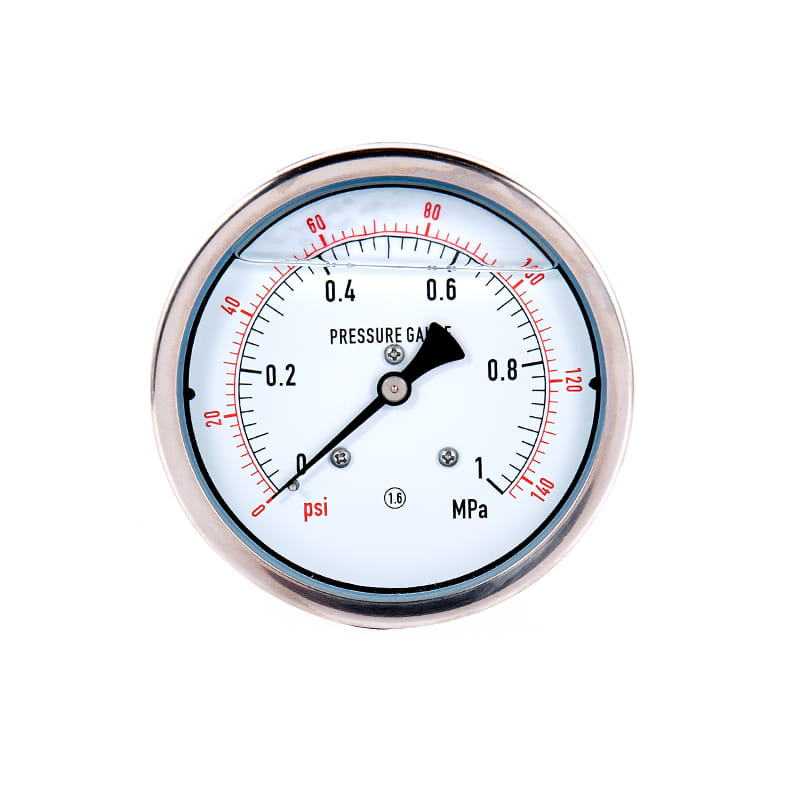

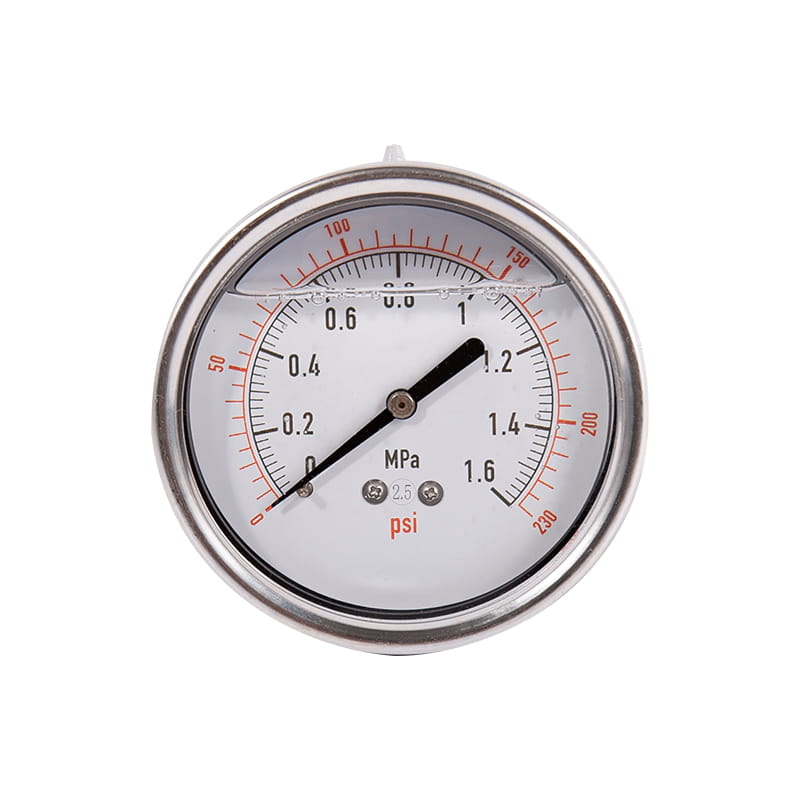

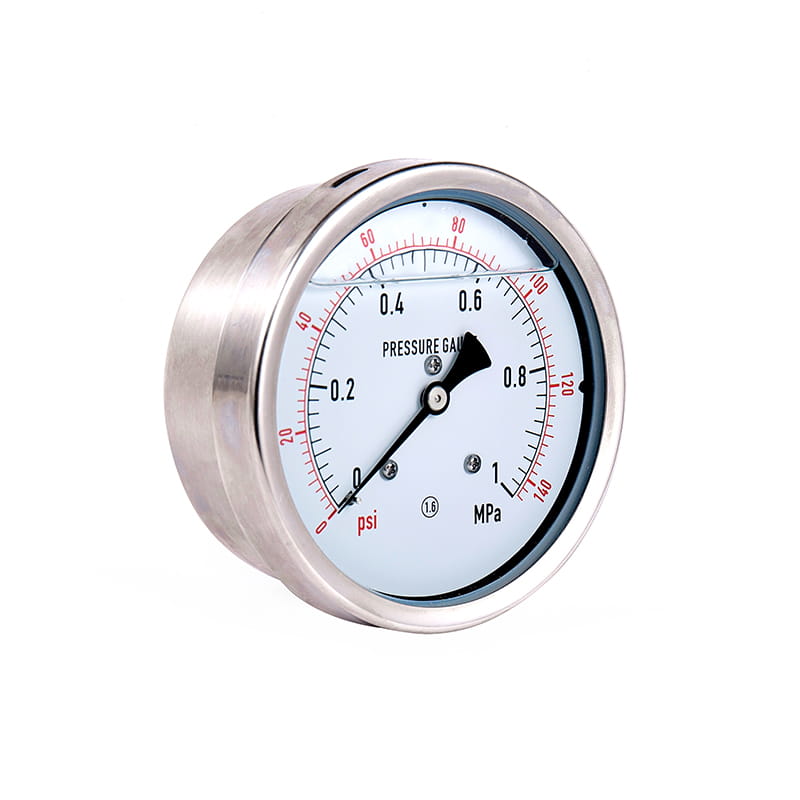

Tipo direto concêntrico axial (iii)

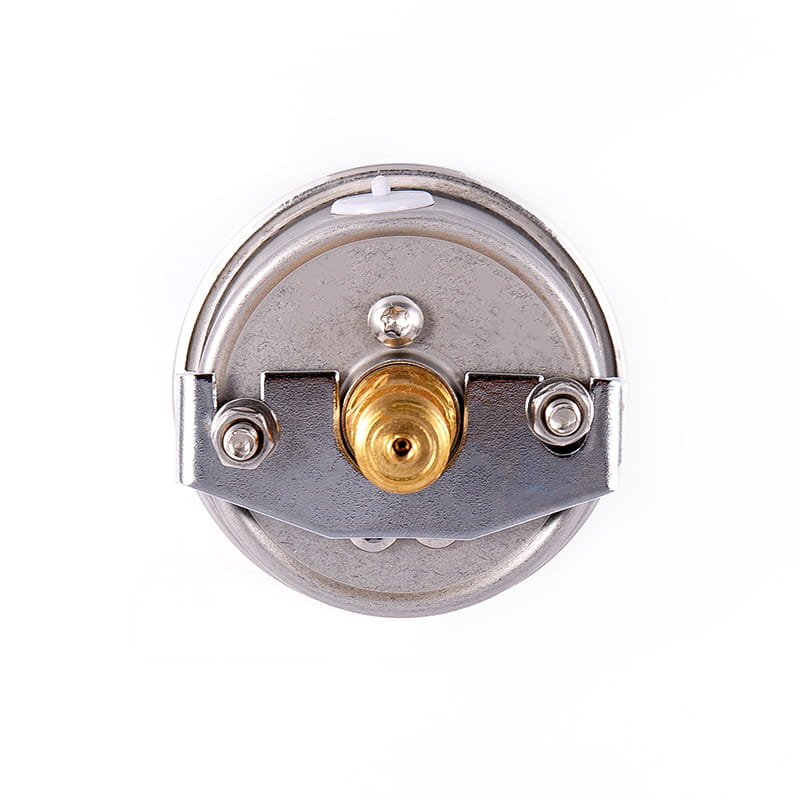

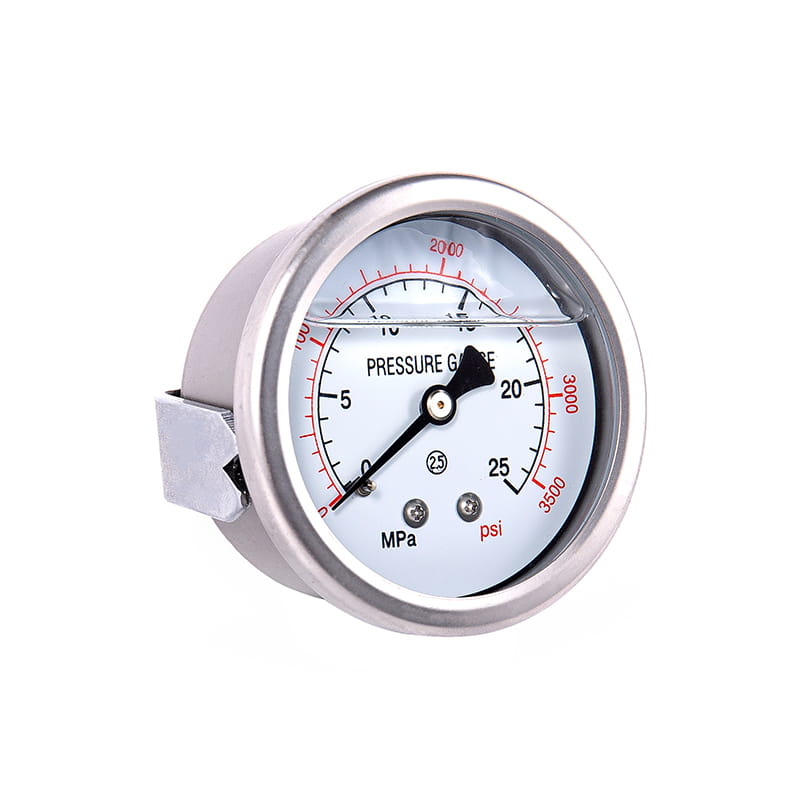

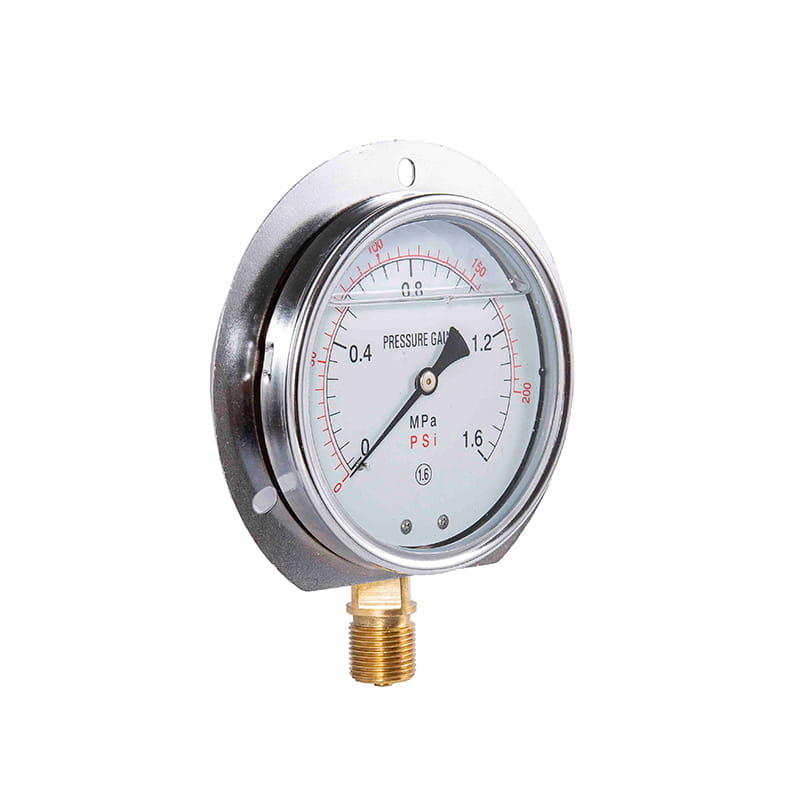

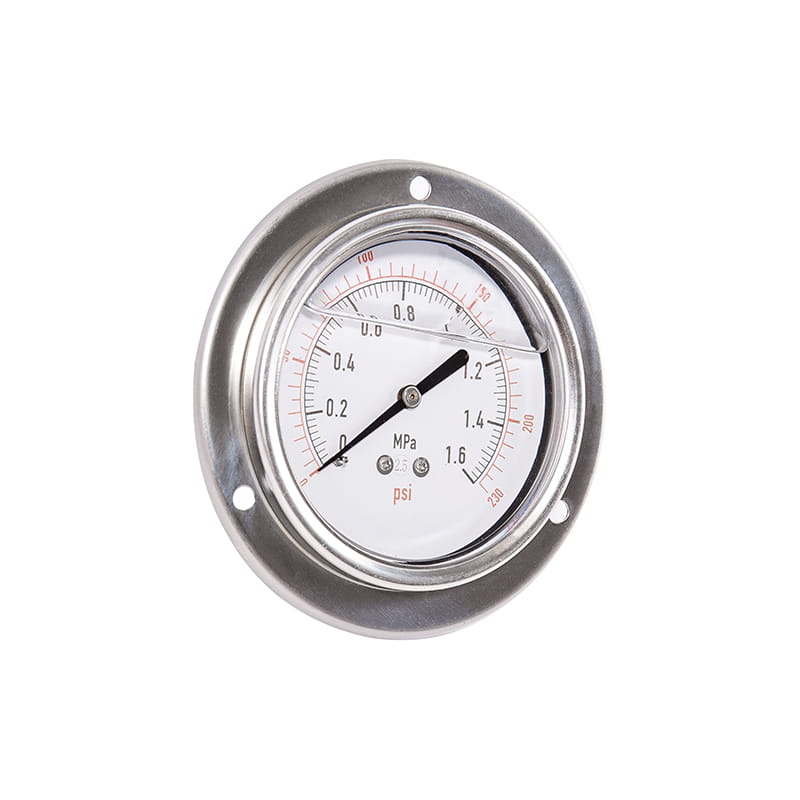

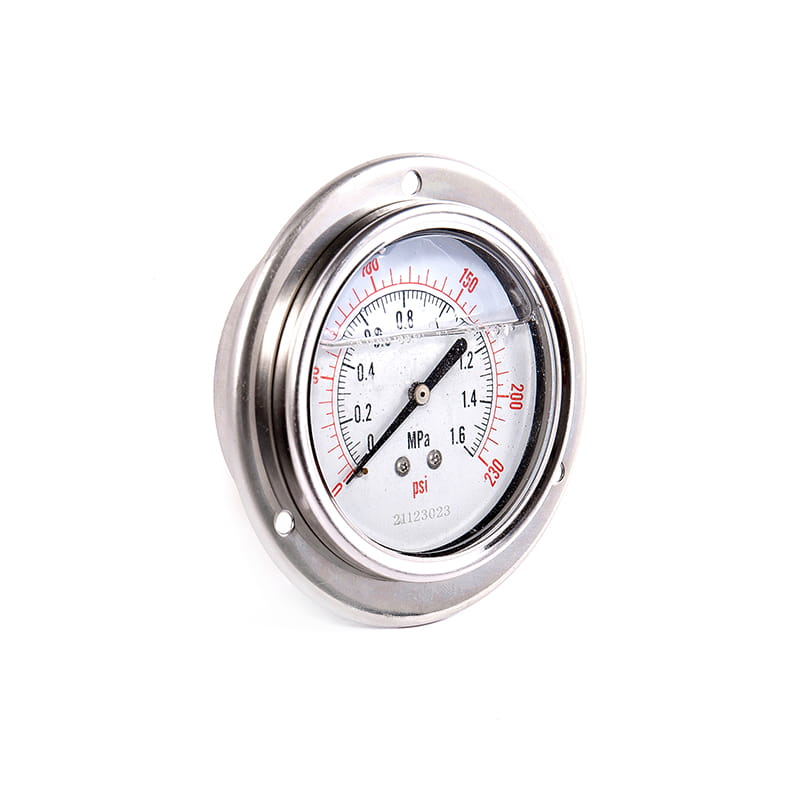

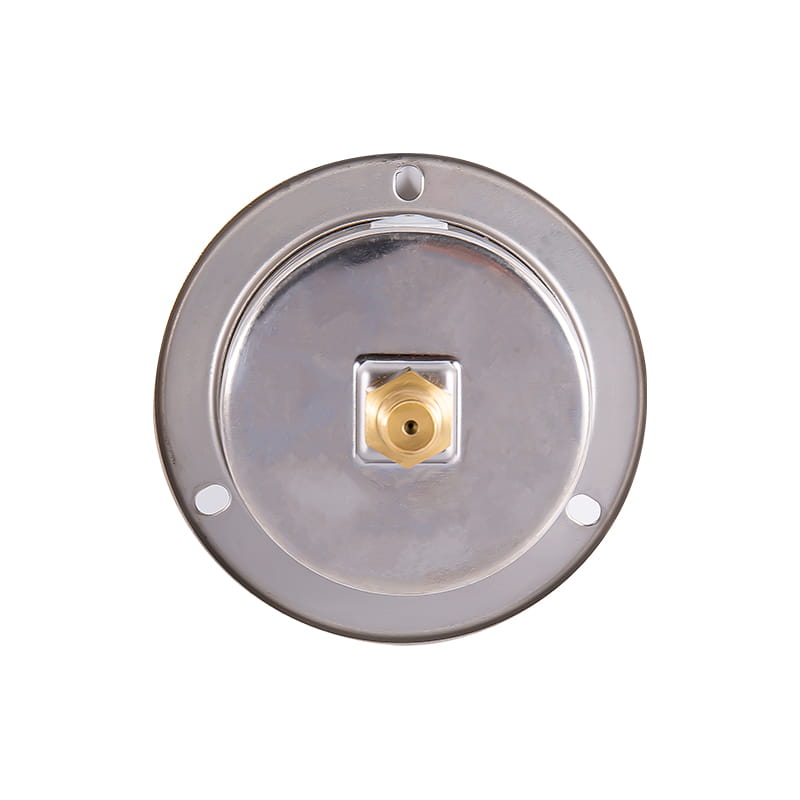

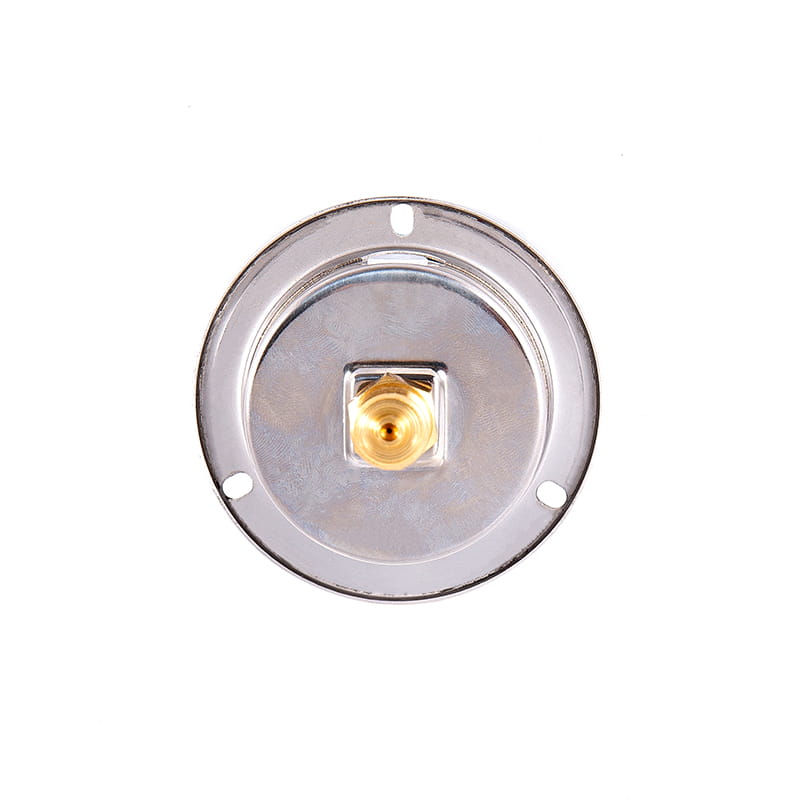

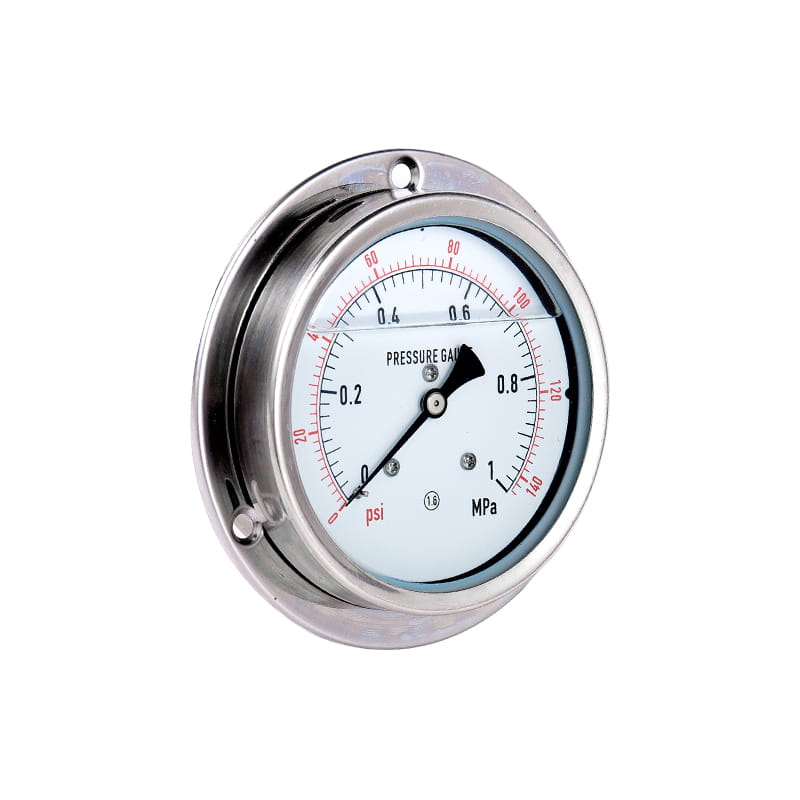

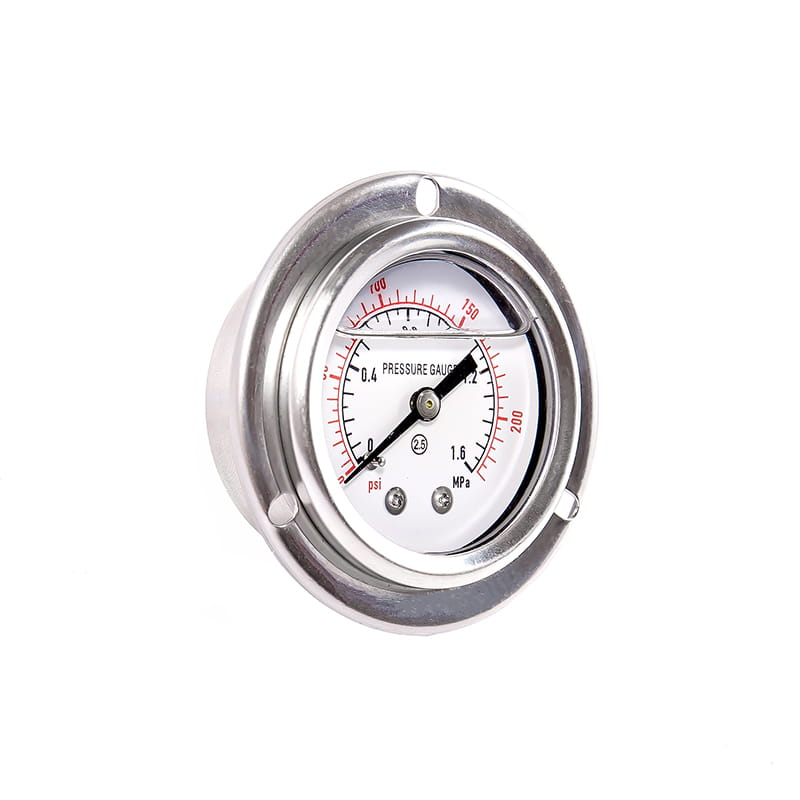

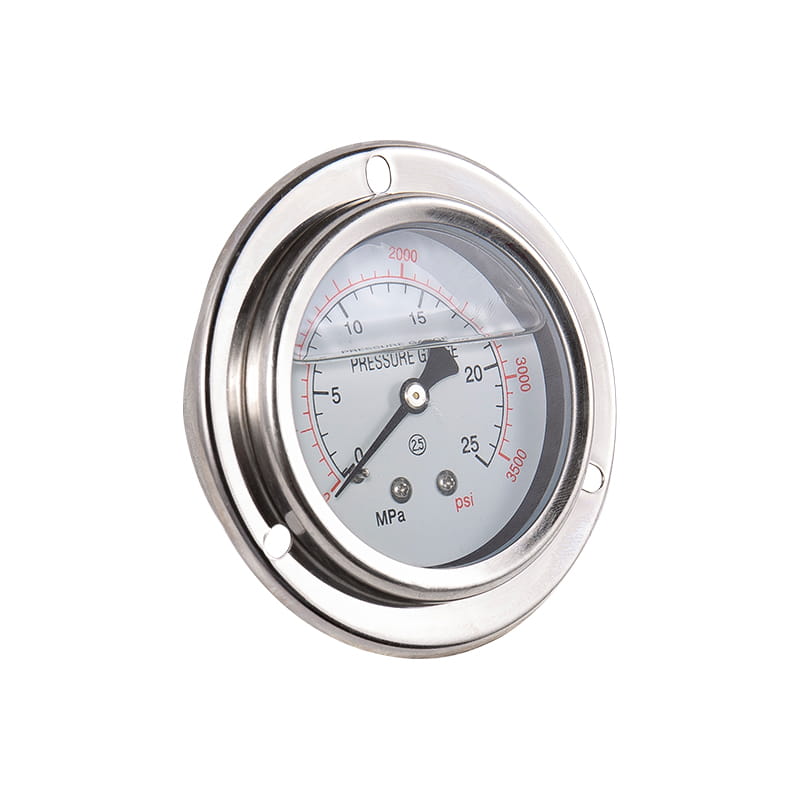

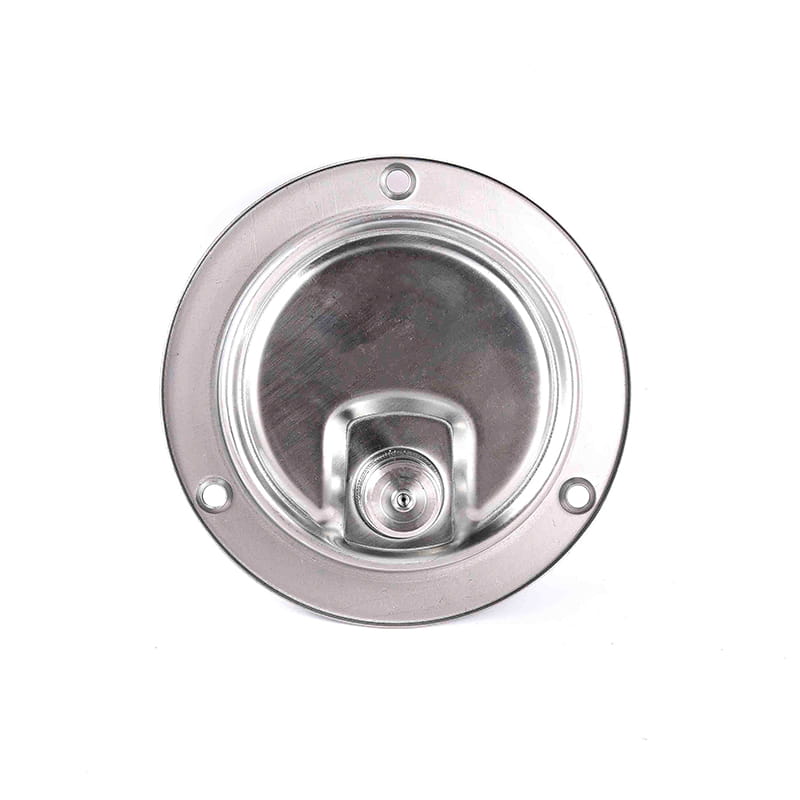

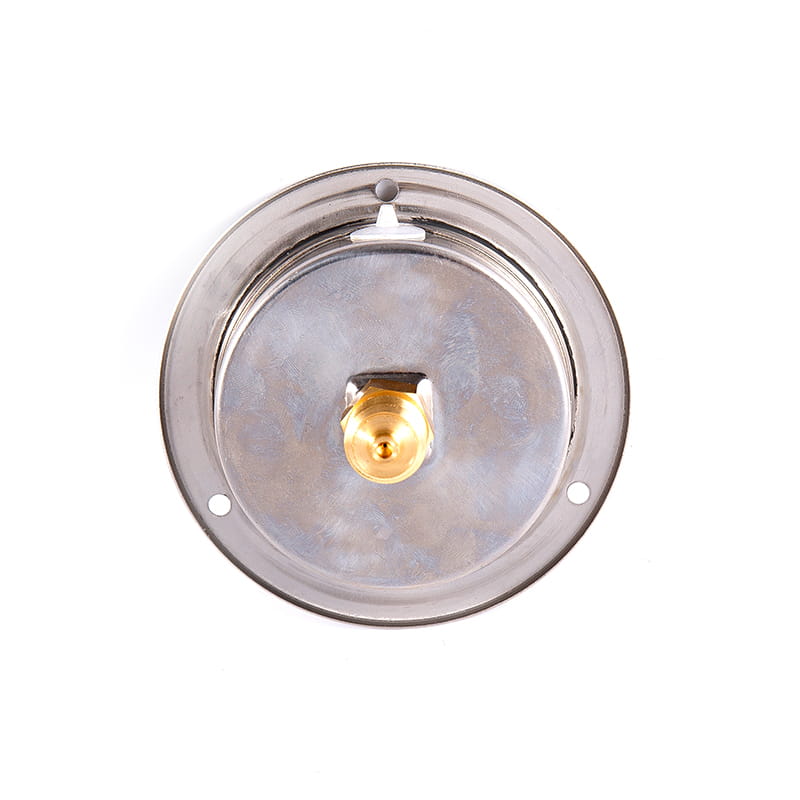

Tipo de inserção excêntrica axial (IV)

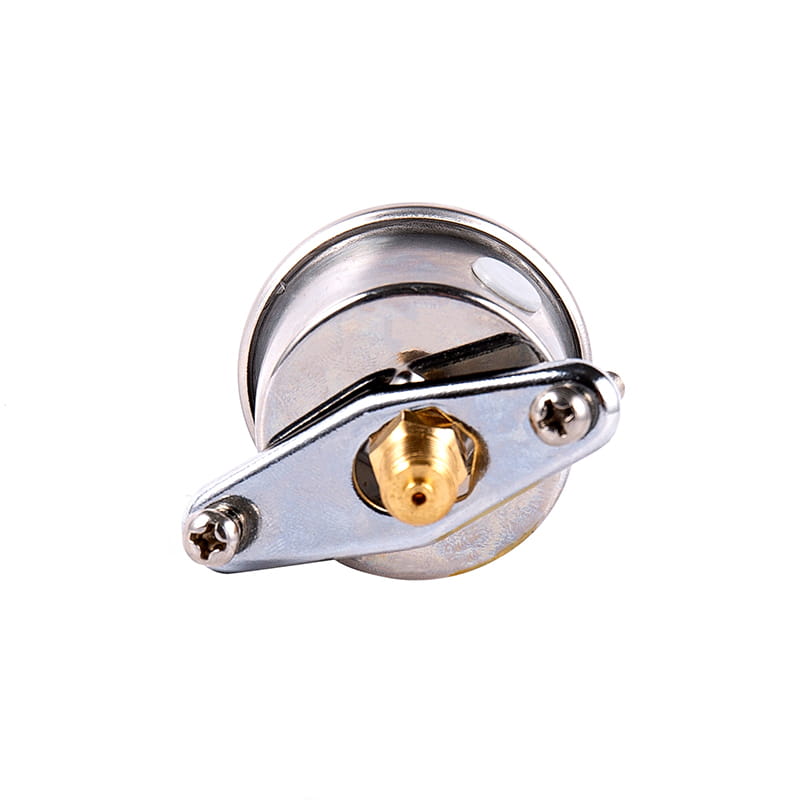

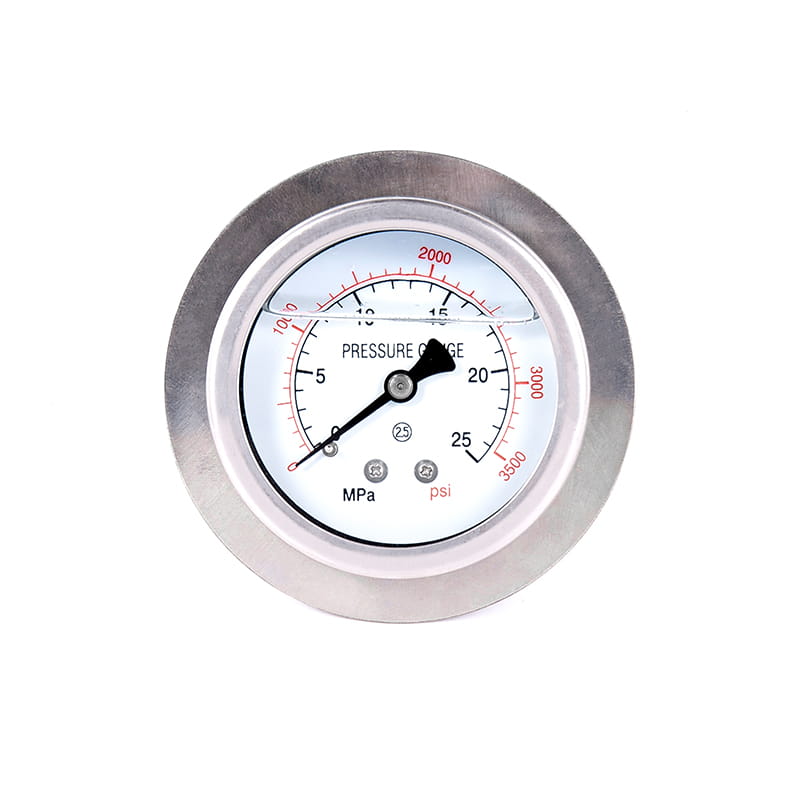

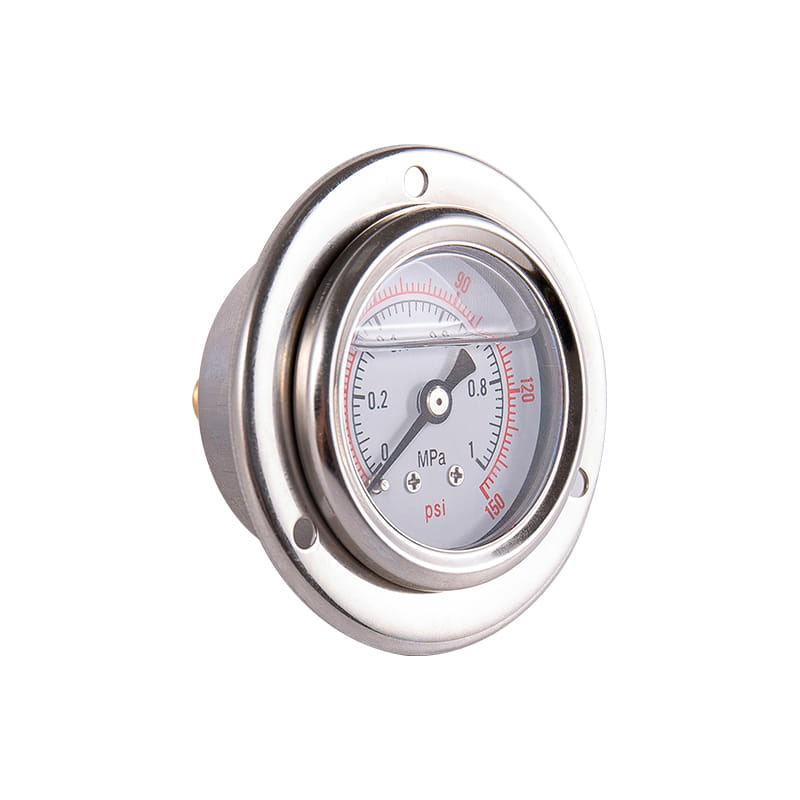

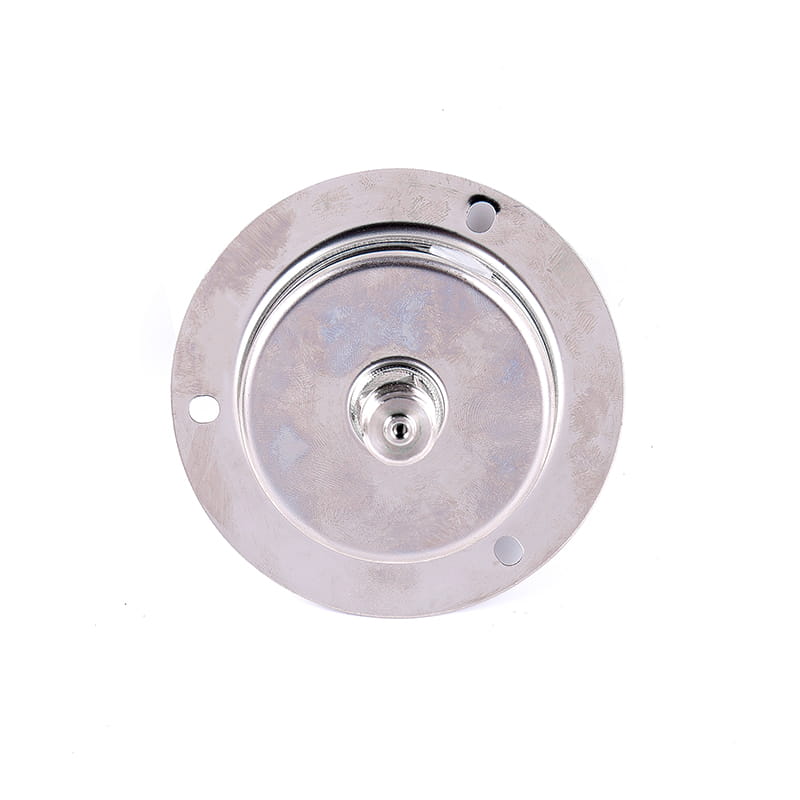

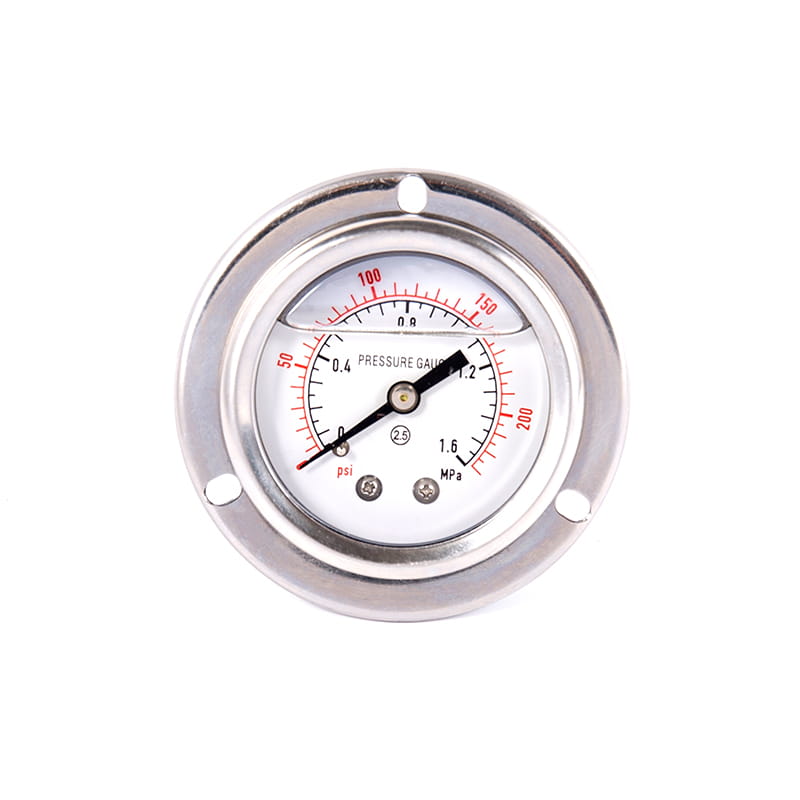

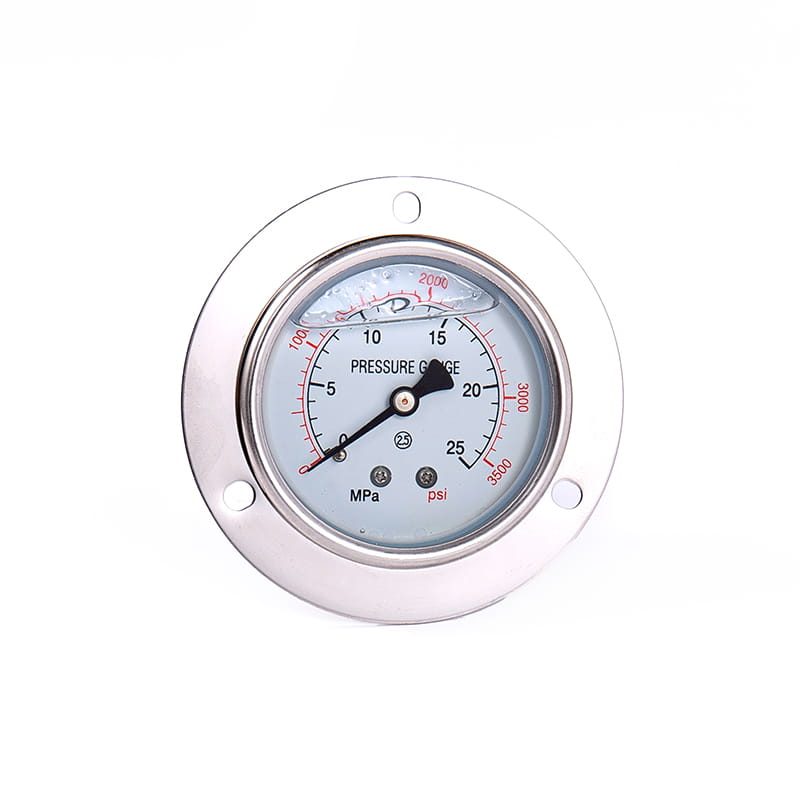

Tipo de inserção concêntrica axial (V)

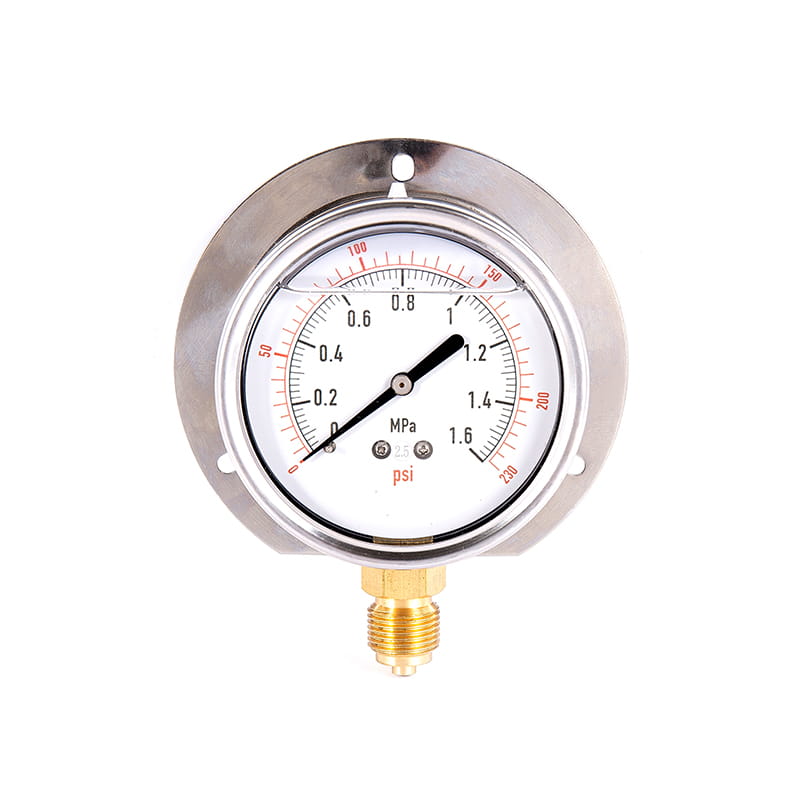

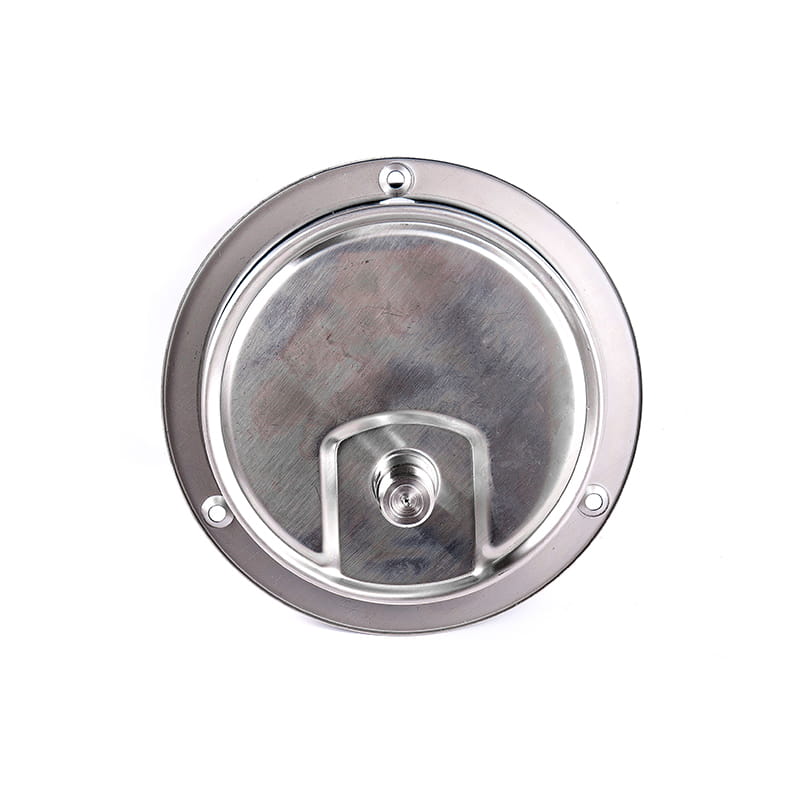

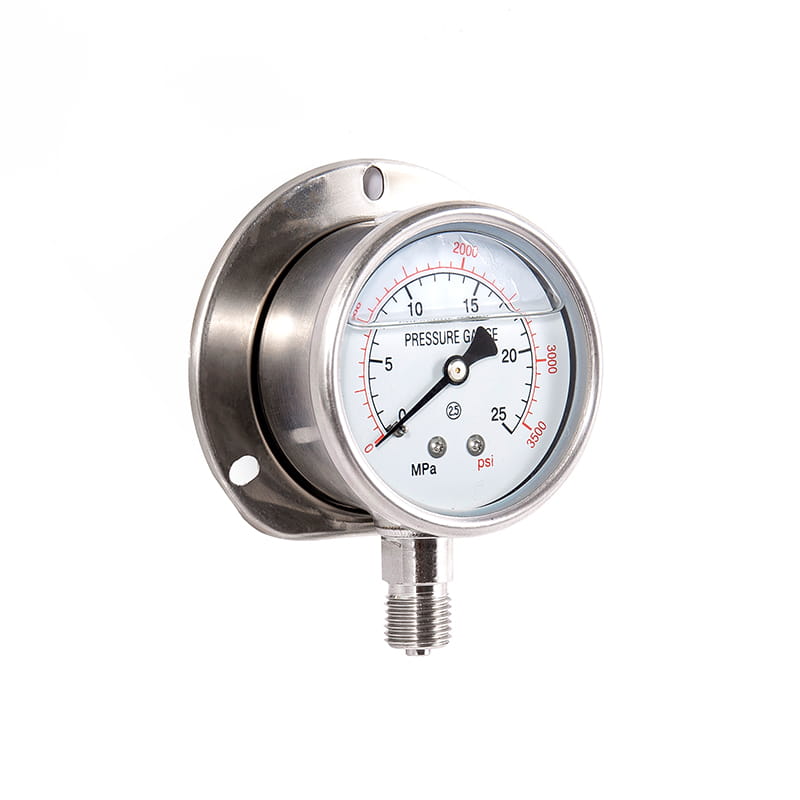

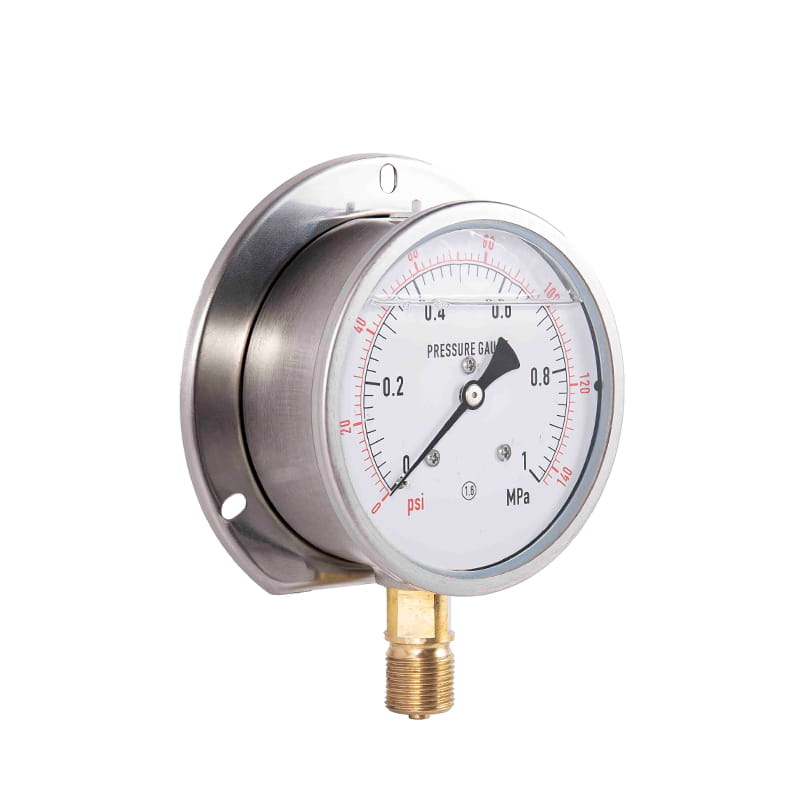

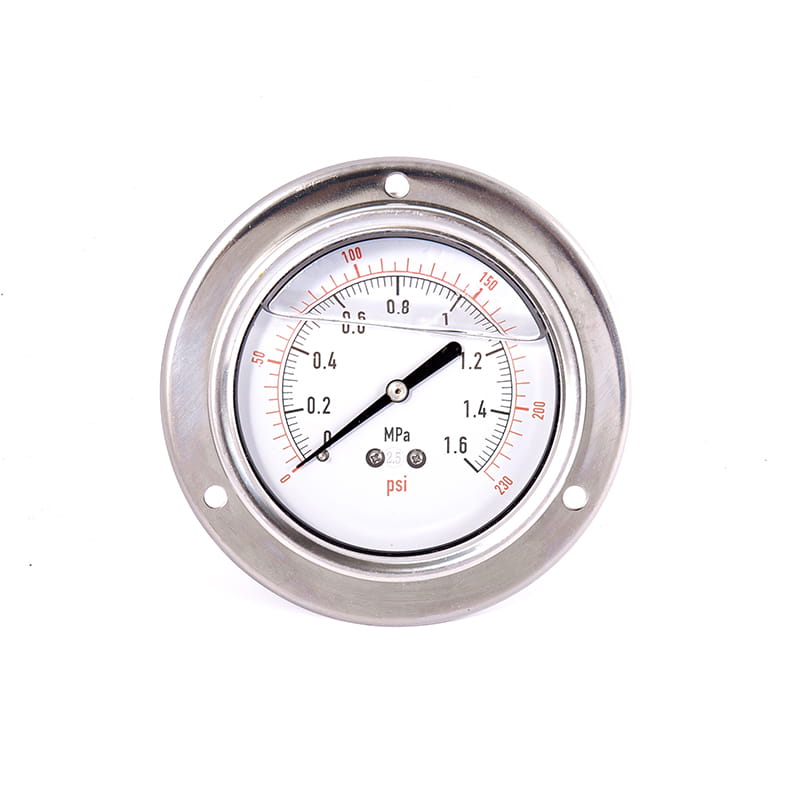

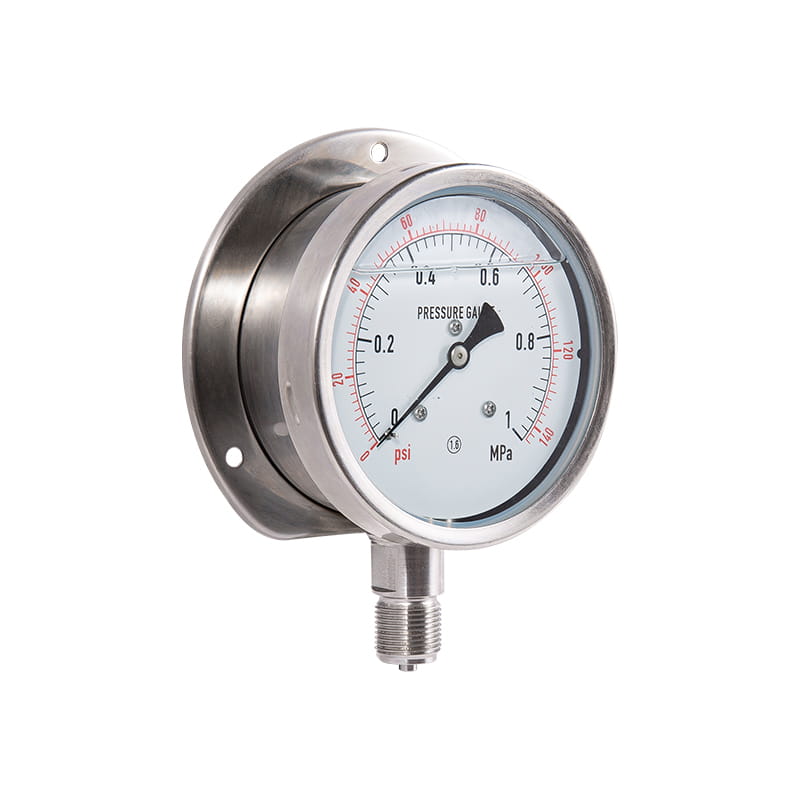

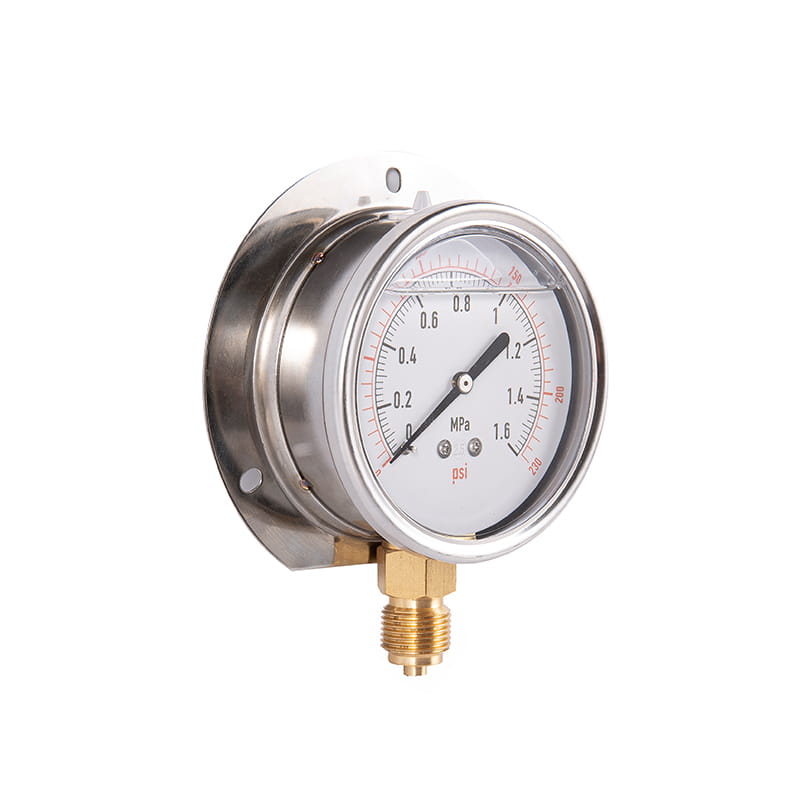

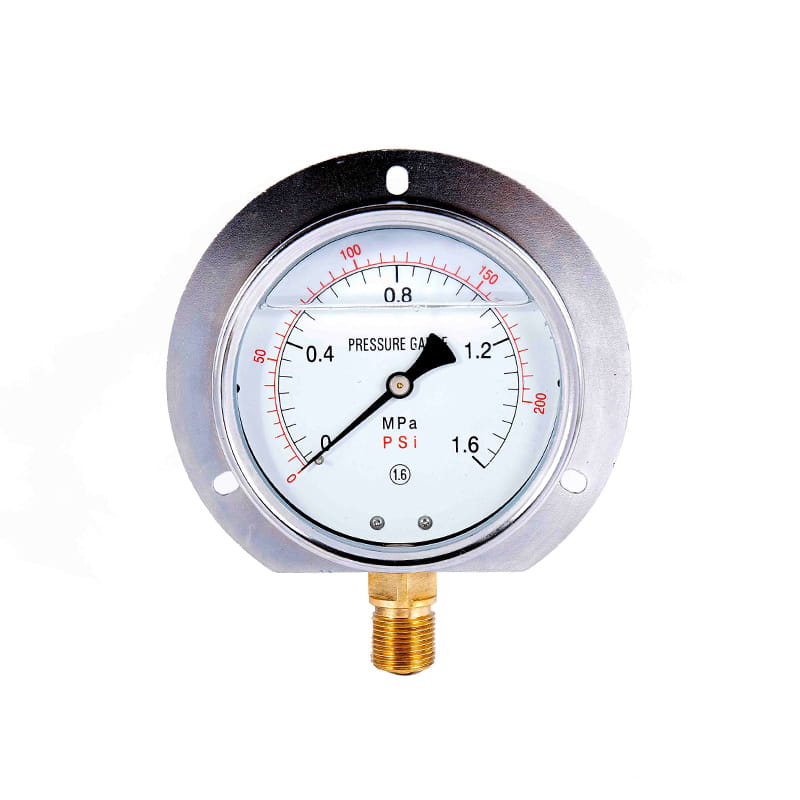

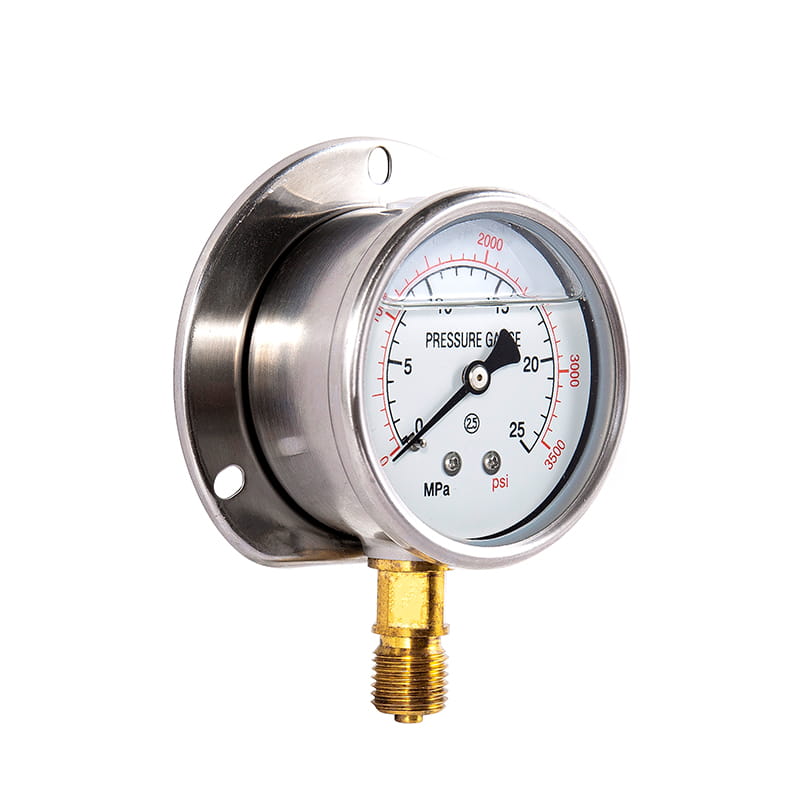

Tipo convexo radial (vi)

Número do modelo	Dimensões gerais （ mm )
	UM	B	C	D	d0	D1	D2	M
YB40 －Ⅰ	38	25	8.5	Φ 41	/	/	Φ 3.5	M10 × 1
YB40 －Ⅲ	45	26	/	Φ 41	/	/	Φ 3.5	M10 × 1
YB40 －Ⅴ	38	26	/	Φ 41	Φ 3.5	Φ 62	Φ 3.5	M10 × 1
YB50 －Ⅰ	50	29	9.5	Φ 52	/	/	Φ 4	M10 × 1
YB50 －Ⅲ	54	29	/	Φ 52	/	/	Φ 4	M10 × 1
YB50 －Ⅴ	47	29	/	Φ 52	Φ 4	Φ 72	Φ 4	M10 × 1
YB60 －Ⅰ	56	33	11	Φ 60	/	/	Φ 5	M14 × 1.5
YB60 －Ⅱ	61	32.5	18	Φ 60	/	/	Φ 5	M14 × 1.5
YB60 －Ⅲ	61	32.5	/	Φ 60	/	/	Φ 5	M14 × 1.5
YB60 －Ⅳ	55	32.5	18	Φ 60	Φ 5	Φ 75	Φ 5	M14 × 1.5
YB60 －Ⅴ	55	32.5	/	Φ 60	Φ 5	Φ 75	Φ 5	M14 × 1.5
YB60 －Ⅵ	56	33	11	Φ 60	Φ 5	Φ 75	Φ 5	M14 × 1.5
YB75 －Ⅰ	67	32	10	Φ 75	/	/	Φ 5	M14 × 1.5
YB75 －Ⅲ	54	32	/	Φ 75	/	/	Φ 5	M14 × 1.5
YB75 －Ⅴ	54	32	/	Φ 75	Φ 5	Φ 91	Φ 5	M14 × 1.5
YB75 －Ⅵ	62	32	10	Φ 75	Φ 5	Φ 89	Φ 5	M14 × 1.5
YB100 －Ⅰ	90	48	15	Φ 100	/	/	Φ 6	M20 × 1.5
YB100 －Ⅱ	83	44	34	Φ 100	/	/	Φ 6	M20 × 1.5
YB100 －Ⅳ	68	44	34	Φ 100	Φ 6	Φ 118	Φ 6	M20 × 1.5
YB100 －Ⅵ	90	48	15	Φ 100	Φ 6	Φ 118	Φ 6	M20 × 1.5
YB150 －Ⅰ	117	51	16.5	Φ 150	/	/	Φ 6	M20 × 1.5
YB150 －Ⅱ	92	52	55	Φ 150	/	/	Φ 6	M20 × 1.5
YB150 －Ⅳ	69	52	55	Φ 150	Φ 6	Φ 165	Φ 6	M20 × 1.5
YB150 －Ⅵ	117	53	28	Φ 150	Φ 6	Φ 165	Φ 6	M20 × 1.5
