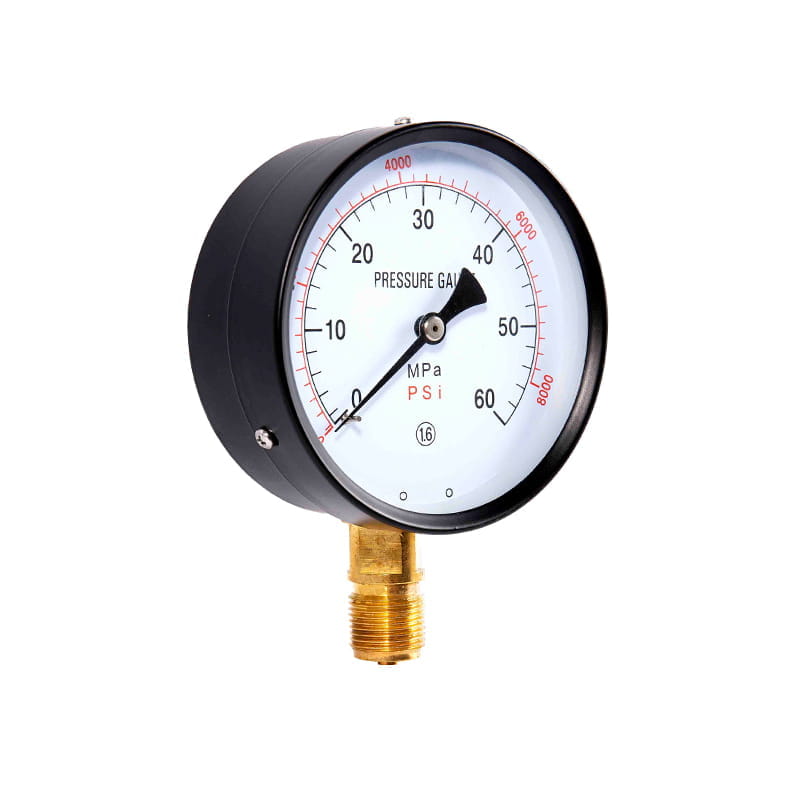

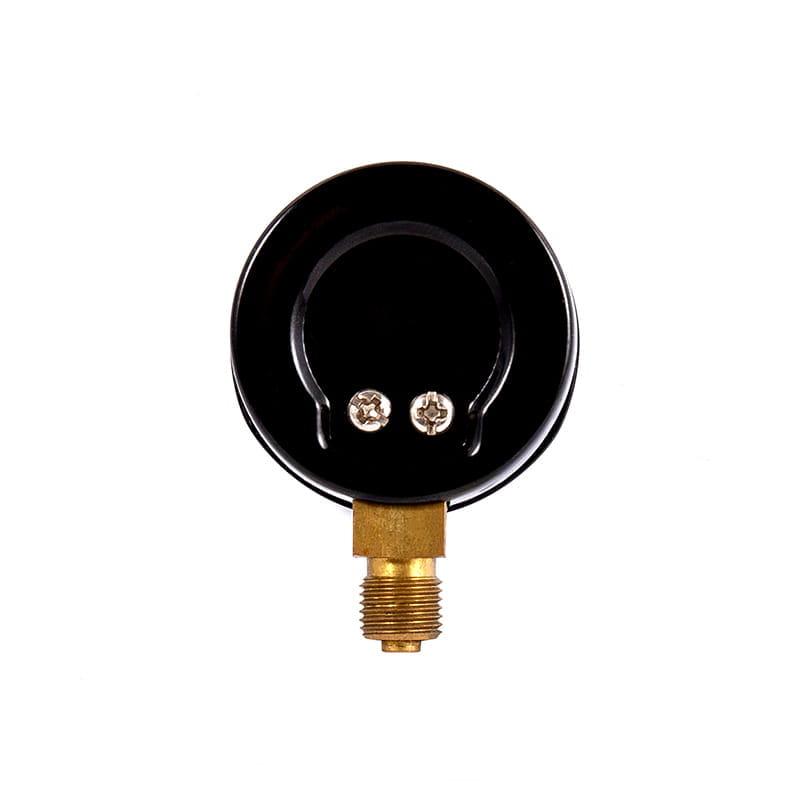

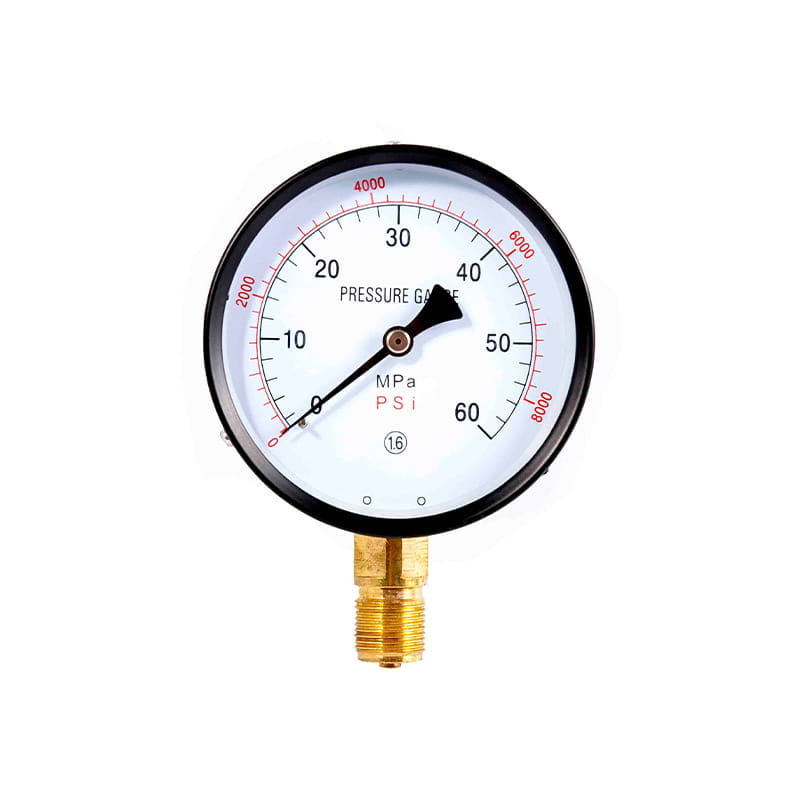

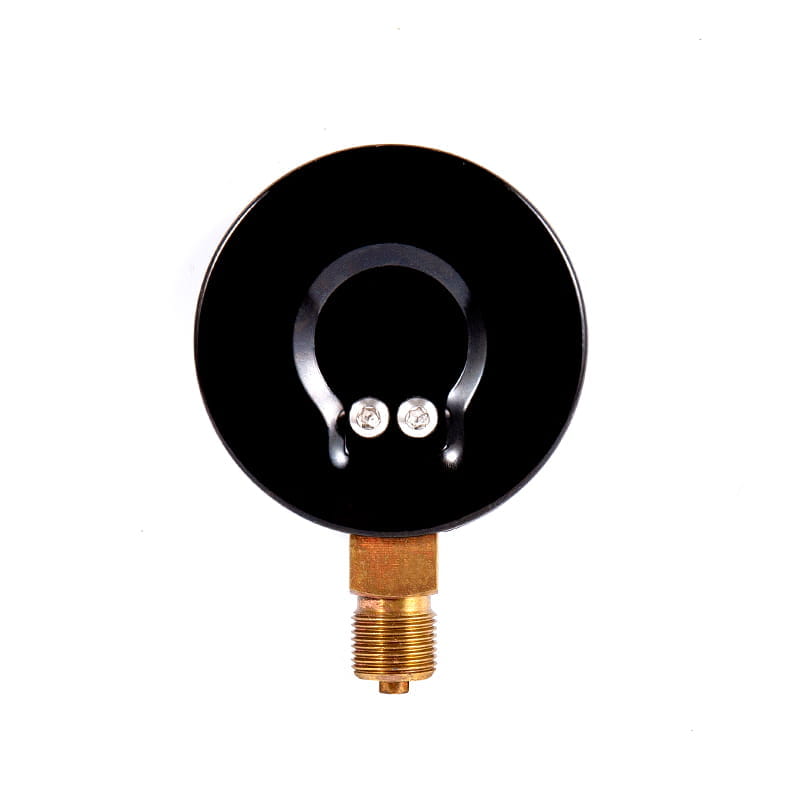

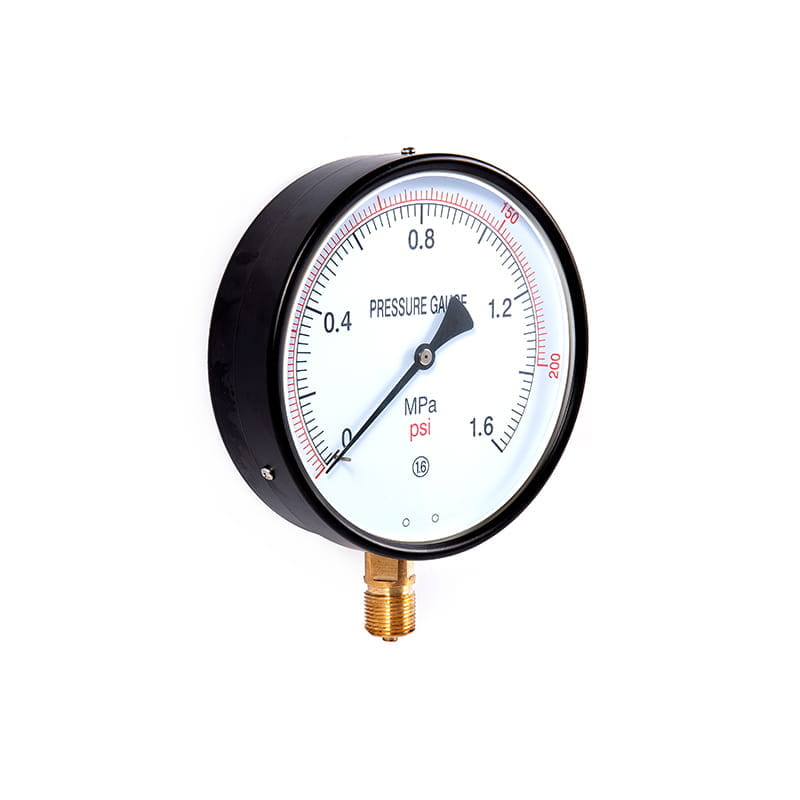

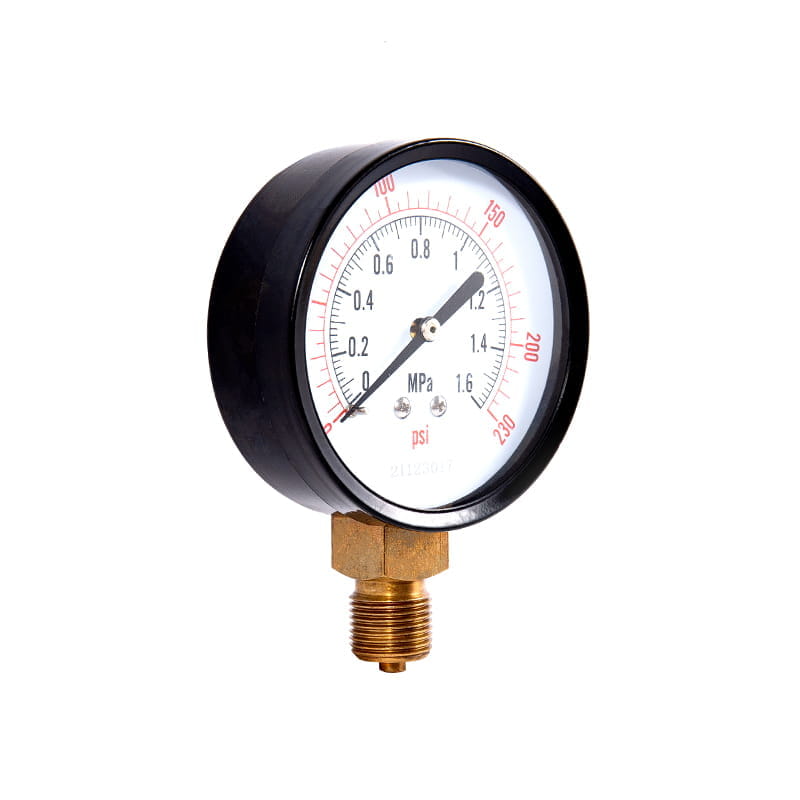

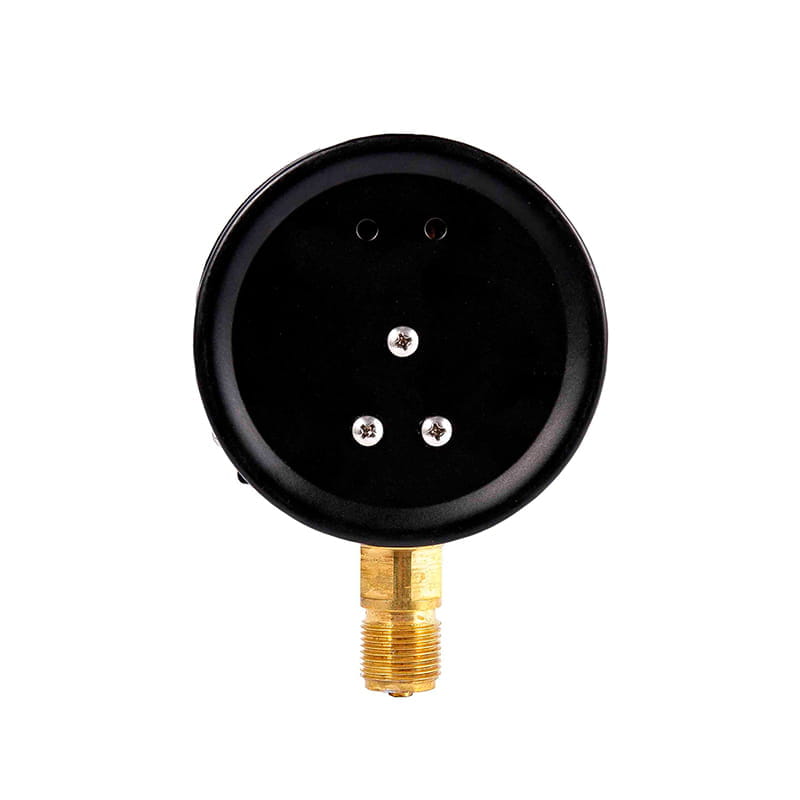

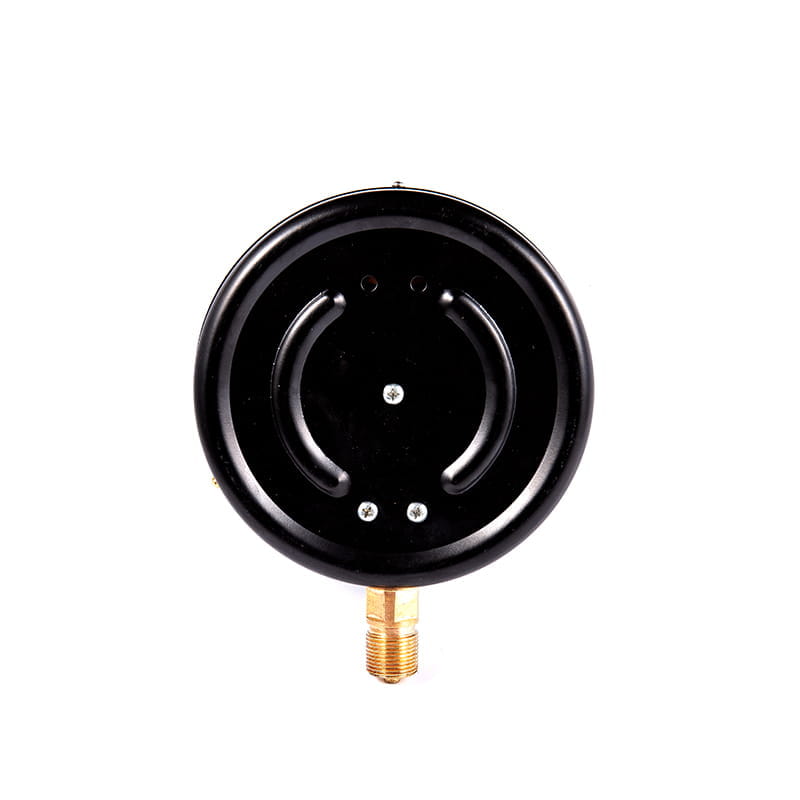

◆ Modelo: Y40 Y50 Y60 Y75 Y100 Y150 Y200 Y250
◆ Uso: Esta série de instrumentos é adequada para medir a pressão de líquido, gás ou vapor, que não tem risco de explosão, não cristaliza, não solidifica e não tem efeito corrosivo na liga de cobre e cobre.
◆ In practical application, according to the special characteristics of various media (such as oil ban, fire prevention, corrosion resistance, etc.), the requirements of the instrument are different, so this series of instruments derive many corresponding special instruments, their nominal diameter, installation type, connector thread, accuracy level, measuring range, etc. are the same as the general pressure gauges, and there are mainly two categories:
1.1 Adequado para medir a pressão de meios inflamáveis e explosivos. É estritamente proibido entrar em contato com substâncias inflamáveis oleosas. O tratamento em degradação é feito antes de deixar a fábrica e é testado sem graxa.
1.1.1 Yo Series Oxigênio Medidor de pressão
1.1.2 YH Series Hydrogen Pressão Medidor
1.1.3 YY Série acetileno Medidor de pressão
1.2 Os materiais utilizados são resistentes à corrosão do meio ou do instrumento não influenciam o meio e garantem que os elementos e interfaces de detecção estejam limpos e livres de graxa.
1.2.1 Gão de pressão da série YA
1.2.2 Série YDQ Nitrogen Pressão Medidor de pressão
◆ Parâmetros técnicos:
| Número do modelo | Y40 | Y50 | Y60 | Y75 | Y100 | Y150 | Y200 | Y250 | |
| Diâmetro nominal | Φ 40 | Φ 50 | Φ 60 | Φ 75 | Φ 100 | Φ 150 | Φ 200 | Φ 250 | |
| Formulário de instalação | Ⅰ | * | * | * | * | * | * | * | * |
| Ⅱ | / | / | * | / | * | * | * | * | |
| Ⅲ | * | * | * | * | / | / | / | / | |
| Ⅳ | / | / | * | / | * | * | / | / | |
| Ⅴ | * | * | * | * | / | / | / | / | |
| Ⅵ | / | / | * | * | * | * | / | / | |
| Tópico do conector | M10 × 1 | M14 × 1.5 | M20 × 1.5 | ||||||
| Classe de precisão | 2.5 | 1.6 | |||||||
| Faixa de medição ( MPA ) | Vago: -0.1 ~ 0 Vacuum de pressão: -0.1 ~ 0,06 -0.1 ~ 0,15 -0.1 ~ 0,3 -0.1 ~ 0.5 -0.1 ~ 0,9 -0.1 ~ 1.5 -0.1 ~ 2.4 Pressão: 0 ~ 0,1 0 ~ 0,16 0 ~ 0,25 0 ~ 0,4 0 ~ 0.6 0 ~ 1 0 ~ 1.6 0 ~ 2,5 0 ~ 4 0 ~ 6 0 ~ 10 0 ~ 16 0 ~ 25 0 ~ 40 0 ~ 60 0 ~ 100 0 ~ 160 | ||||||||
| Condições ambientais de uso | Temp: -40 ℃~ 70 ℃ | ||||||||
| Classificação de vibração | V · H · 3 | ||||||||
| Material do tubo de Borden | QSN4-0.3 | ||||||||
| Classe de proteção | IP54 、 IP65 | ||||||||
| Padrões de implementação | GB/T 1226 | ||||||||
| Nota: 1. Os threads conjuntos podem ser personalizados de acordo com os requisitos do usuário. | |||||||||
◆ Dimensões externas:

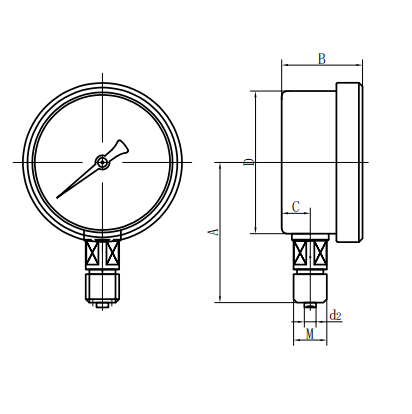

| Tipo direto radial (ⅰ) | Tipo direto excêntrico axial (ⅱ) |

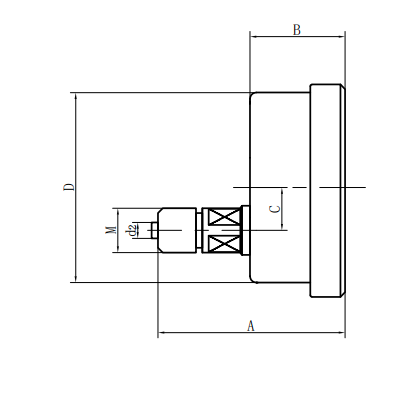

| Tipo direto concêntrico axial (iii) | Tipo de inserção excêntrica axial (IV) |

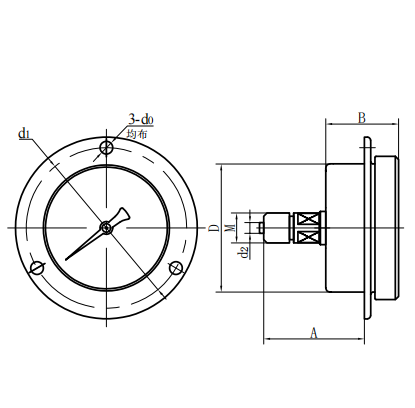

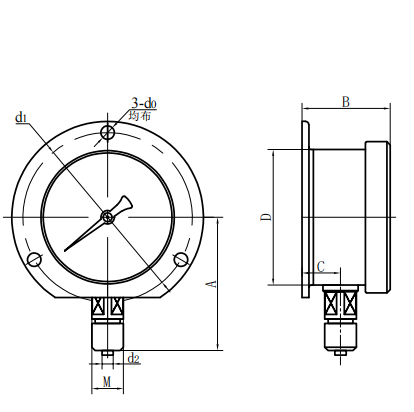

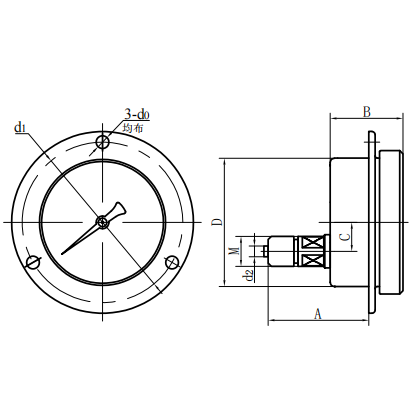

| Tipo de inserção concêntrica axial (V) | Tipo convexo radial (vi) |
| Número do modelo | Dimensões gerais ( mm ) | |||||||
| UM | B | C | D | d0 | D1 | D2 | M | |
| Y40 -Ⅰ | 38 | 25 | 8.5 | Φ 41 | / | / | Φ 3.5 | M10 × 1 |
| Y40 -Ⅲ | 45 | 26 | / | Φ 41 | / | / | Φ 3.5 | M10 × 1 |
| Y40 -Ⅴ | 38 | 26 | / | Φ 41 | Φ 3.5 | Φ 53 | Φ 3.5 | M10 × 1 |
| Y50 -Ⅰ | 50 | 29 | 9.5 | Φ 52 | / | / | Φ 4 | M10 × 1 |
| Y50 -Ⅲ | 54 | 29 | / | Φ 52 | / | / | Φ 4 | M10 × 1 |
| Y50 -Ⅴ | 47 | 29 | / | Φ 52 | Φ 4 | Φ 64 | Φ 4 | M10 × 1 |
| Y60 -Ⅰ | 54 | 30 | 12 | Φ 60 | / | / | Φ 5 | M14 × 1.5 |
| Y60 -Ⅱ | 63 | 34 | 18 | Φ 60 | / | / | Φ 5 | M14 × 1.5 |
| Y60 -Ⅲ | 58 | 30 | / | Φ 60 | / | / | Φ 5 | M14 × 1.5 |
| Y60 -Ⅳ | 45 | 34 | 18 | Φ 60 | Φ 5 | Φ 75 | Φ 5 | M14 × 1.5 |
| Y60 -Ⅴ | 45 | 34 | / | Φ 60 | Φ 5 | Φ 75 | Φ 5 | M14 × 1.5 |
| Y60 -Ⅵ | 54 | 30 | 12 | Φ 60 | Φ 5 | Φ 75 | Φ 5 | M14 × 1.5 |
| Y75 -Ⅰ | 62 | 31 | 10 | Φ 75 | / | / | Φ 5 | M14 × 1.5 |
| Y75 -Ⅲ | 54 | 32 | / | Φ 75 | / | / | Φ 5 | M14 × 1.5 |
| Y75 -Ⅴ | 54 | 32 | / | Φ 75 | Φ 5 | Φ 91 | Φ 5 | M14 × 1.5 |
| Y75 -Ⅵ | 62 | 32 | 10 | Φ 75 | Φ 5 | Φ 91 | Φ 5 | M14 × 1.5 |
| Y100 -Ⅰ | 89 | 44 | 17 | Φ 100 | / | / | Φ 6 | M20 × 1.5 |
| Y100 -Ⅱ | 83 | 44 | 30 | Φ 100 | / | / | Φ 6 | M20 × 1.5 |
| Y100 -Ⅳ | 68 | 44 | 30 | Φ 100 | Φ 6 | Φ 118 | Φ 6 | M20 × 1.5 |
| Y100 -Ⅵ | 89 | 44 | 18 | Φ 100 | Φ 6 | Φ 118 | Φ 6 | M20 × 1.5 |
| Y150 -Ⅰ | 115 | 49 | 17 | Φ 150 | / | / | Φ 6 | M20 × 1.5 |
| Y150 -Ⅱ | 88 | 49 | 55 | Φ 150 | / | / | Φ 6 | M20 × 1.5 |
| Y150 -Ⅳ | 85 | 49 | 55 | Φ 150 | Φ 6 | Φ 165 | Φ 6 | M20 × 1.5 |
| Y150 -Ⅵ | 115 | 49 | 18 | Φ 150 | Φ 6 | Φ 165 | Φ 6 | M20 × 1.5 |
| Y200 -Ⅰ | 140 | 53 | 20 | Φ 200 | / | / | Φ 6 | M20 × 1.5 |
| Y200 -Ⅱ | 92 | 53 | 53 | Φ 200 | / | / | Φ 6 | M20 × 1.5 |
| Y250 -Ⅰ | 165 | 53 | 20 | Φ 250 | / | / | Φ 6 | M20 × 1.5 |
| Y250 -Ⅱ | 92 | 53 | 53 | Φ 250 | / | / | Φ 6 | M20 × 1.5 |
