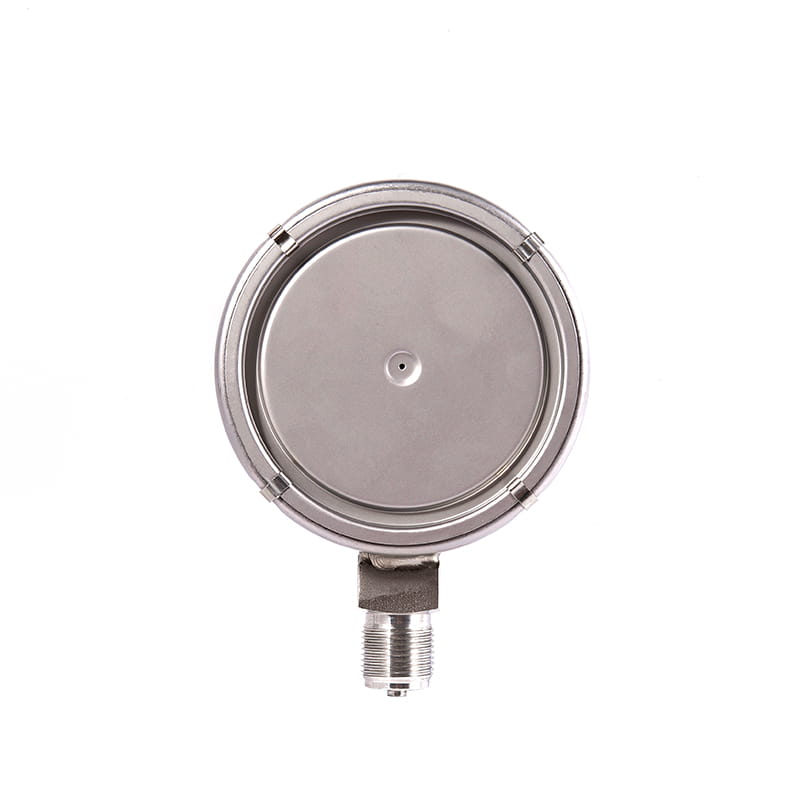

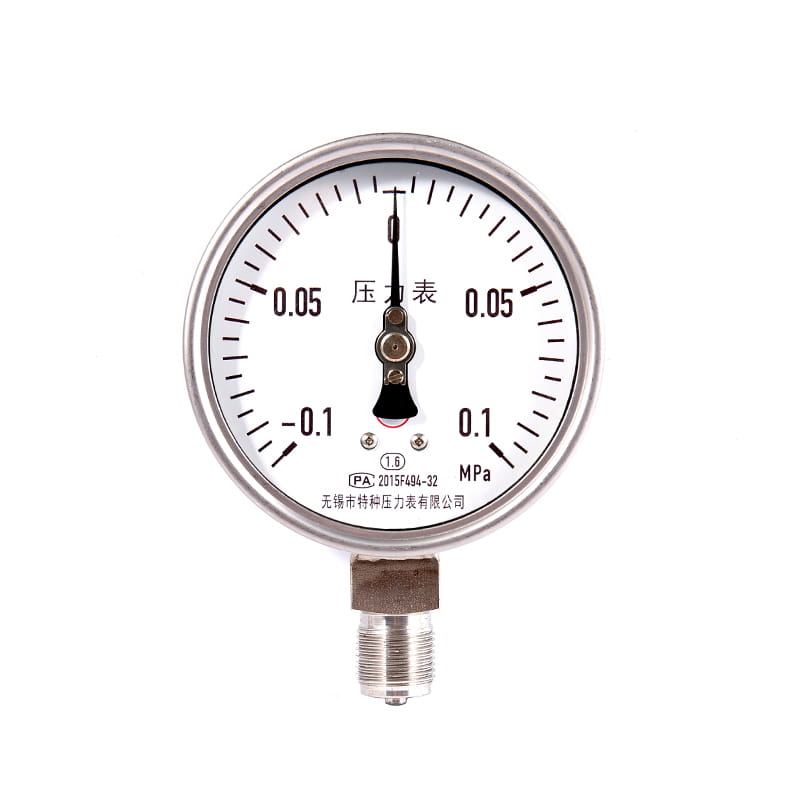

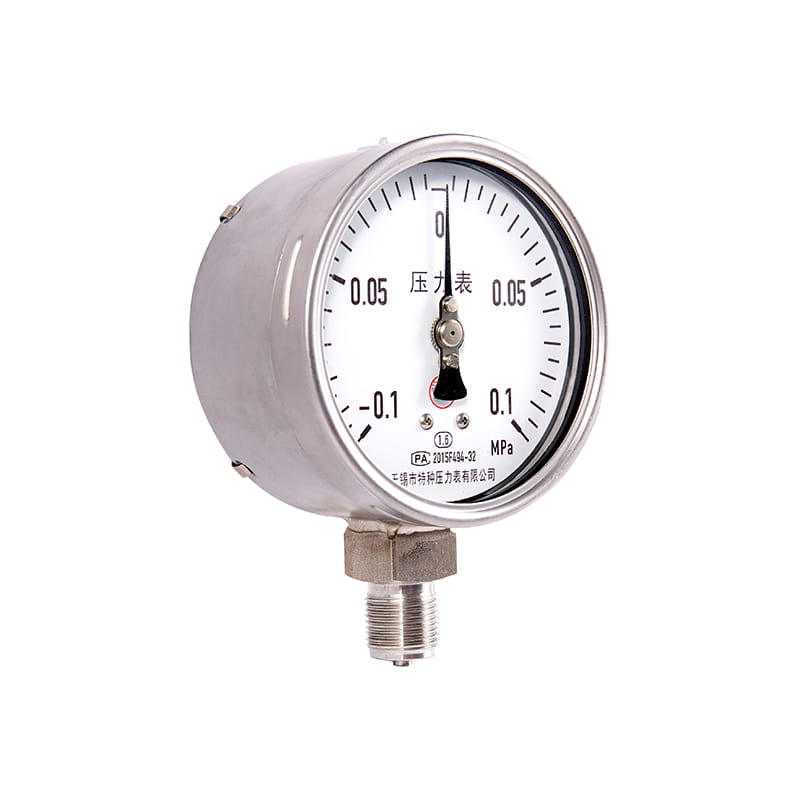

◆ Modelo: YQ40 YQ50 YQ60 YQ75 YQ100 YQ150
◆ Use: This series of gauges are all made of stainless steel, with internal safety partition and pressure relief holes at the top to release excessive pressure inside the case due to rupture caused by overload or fatigue of elastic elements, to protect the safety of operators and equipment and facilities, and there is a liquid-filled stopper and an internal compensating diaphragm at the top of the gauge, which can be filled up with liquid at the site. Os medidores de segurança cheios de líquido são resistentes à vibração, impedindo danos no interior do medidor devido à vibração e lubrificando os componentes internos para minimizar o desgaste e a corrosão.
Esses medidores são amplamente utilizados na perfuração, refino, química, alimentos, farmacêuticos, marinhos, plataformas de petróleo offshore e outras indústrias.
| Número do modelo | YQ60 | YQ100 | YQ150 | |
| Diâmetro nominal | Φ 60 | Φ 100 | Φ 150 | |
| Formulário de instalação | Ⅰ | * | * | * |
| Ⅱ | * | * | * | |
| Ⅲ | * | / | / | |
| Ⅳ | * | * | * | |
| Ⅴ | * | / | / | |
| Ⅵ | * | * | * | |
| Tópico do conector | M14 × 1.5 | M20 × 1.5 | ||
| Classe de precisão | 2.5 | 1.6 | ||
| Faixa de medição （ MPA ) | Vago: -0.1 ～ 0 Vacuum de pressão: -0.1 ～ 0,06 -0.1 ～ 0,15 -0.1 ～ 0.3 -0.1 ～ 0,5 -0.1 ～ 0,9 -0.1 ～ 1.5 -0.1 ～ 2.4 Pressão: 0 ～ 0,1 0 ～ 0,16 0 ～ 0,25 0 ～ 0,4 0 ～ 0.6 0 ～ 1 0 ～ 1.6 0 ～ 2,5 0 ～ 4 0 ～ 6 0 ～ 10 0 ～ 16 0 ～ 25 0 ～ 40 0 ～ 60 0 ～ 100 0 ～ 160 0 ～ 250 | |||
| Condições ambientais de uso | Temp: -40 ℃～ 70 ℃ | |||
| Classificação de vibração | V · H · 3 | |||
| Material do tubo de Borden | OCR18NI12MO2TI ； SUS316 ； SUS316L | |||
| Material de caixa e conector | 1CR18NI9TI ； SUS304 | |||
| Classe de proteção | IP65 | |||
| Padrões de implementação | GB/T1226 | |||
| Nota: 1. Os threads conjuntos podem ser personalizados de acordo com os requisitos do usuário. | ||||

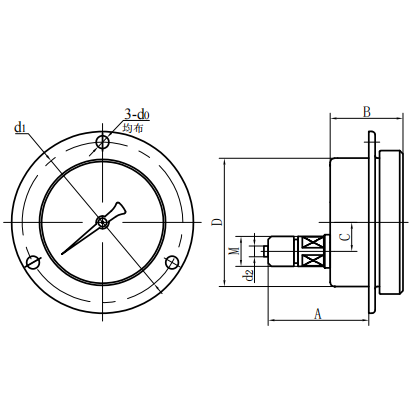

◆ Dimensões externas:

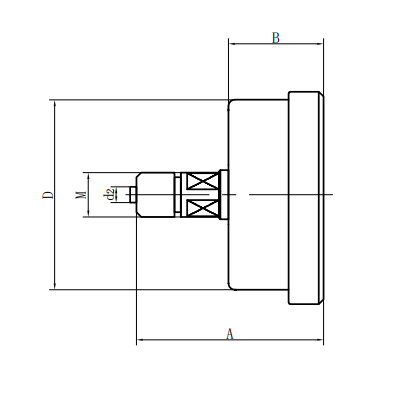

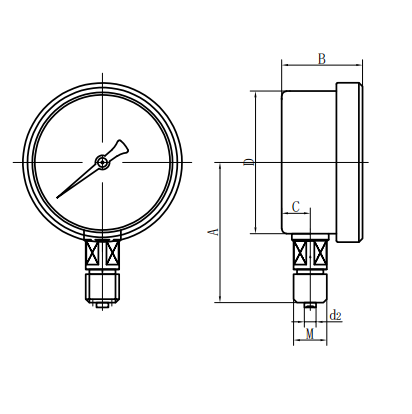

| Tipo direto radial (ⅰ) | Tipo direto excêntrico axial (ⅱ) |

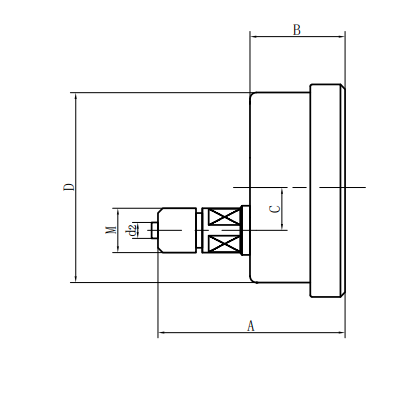

| Tipo direto concêntrico axial (iii) | Tipo de inserção excêntrica axial (IV) |

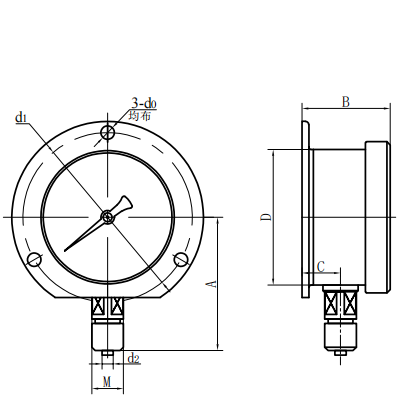

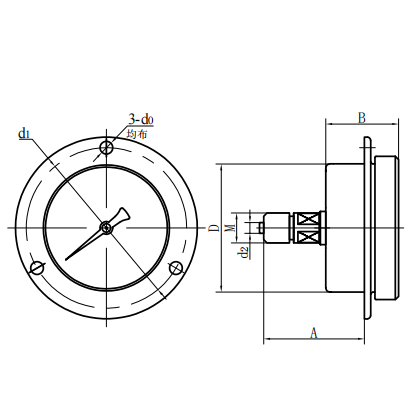

| Tipo de inserção concêntrica axial (V) | Tipo convexo radial (vi) |
| Número do modelo | Dimensões gerais （ mm ) | |||||||
| UM | B | C | D | d0 | D1 | D2 | M | |
| YQ60- Ⅰ | 56 | 33 | 11 | Φ 60 | / | / | Φ 5 | M14 × 1.5 |
| YQ60- Ⅱ | 61 | 32.5 | 18 | Φ 60 | / | / | Φ 5 | |
| YQ60- Ⅲ | 61 | 32.5 | / | Φ 60 | / | / | Φ 5 | M14 × 1.5 |
| YQ60- Ⅳ | 55 | 32.5 | 18 | Φ 60 | Φ 5 | Φ 75 | Φ 5 | |
| YQ60- Ⅴ | 55 | 32.5 | / | Φ 60 | Φ 5 | Φ 75 | Φ 5 | M14 × 1.5 |
| YQ60- Ⅵ | 56 | 33 | 11 | Φ 60 | Φ 5 | Φ 75 | Φ 5 | M14 × 1.5 |
| YQ100- Ⅰ | 90 | 48 | 15 | Φ 100 | / | / | Φ 6 | M20 × 1.5 |
| YQ100- Ⅱ | 83 | 44 | 34 | Φ 100 | / | / | Φ 6 | M20 × 1.5 |
| YQ100- Ⅳ | 68 | 44 | 34 | Φ 100 | Φ 6 | Φ 118 | Φ 6 | M20 × 1.5 |
| YQ100- Ⅵ | 90 | 48 | 15 | Φ 100 | Φ 6 | Φ 118 | Φ 6 | M20 × 1.5 |
| YQ150- Ⅰ | 117 | 51 | 16.5 | Φ 150 | / | / | Φ 6 | M20 × 1.5 |
| YQ150- Ⅱ | 92 | 52 | 55 | Φ 150 | / | / | Φ 6 | M20 × 1.5 |
| YQ150- Ⅳ | 69 | 52 | 55 | Φ 150 | Φ 6 | Φ 165 | Φ 6 | M20 × 1.5 |
| YQ150- Ⅵ | 117 | 53 | 28 | Φ 150 | Φ 6 | Φ 165 | Φ 6 | M20 × 1.5 |
