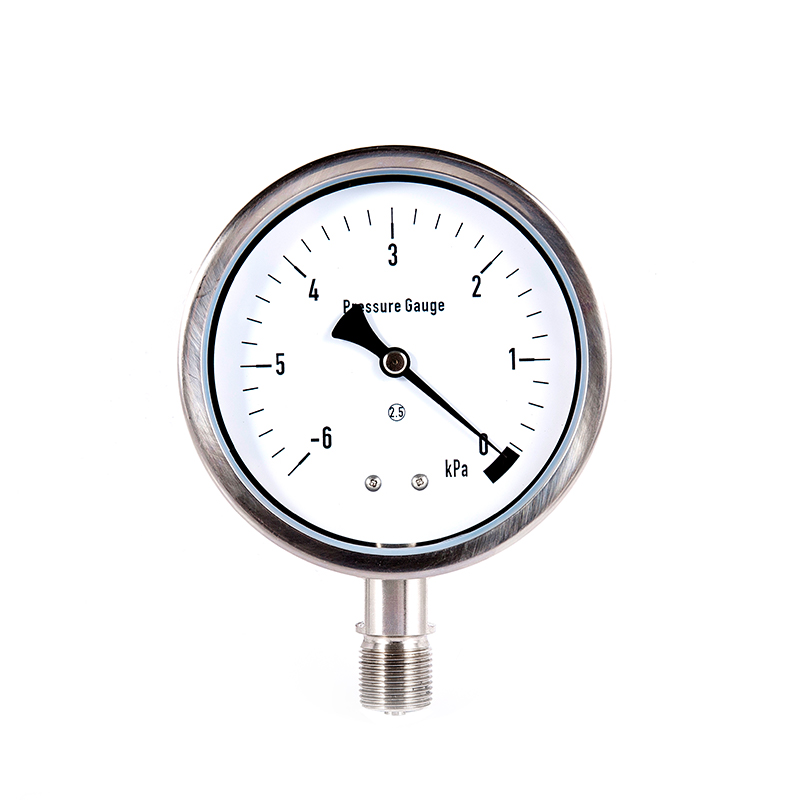

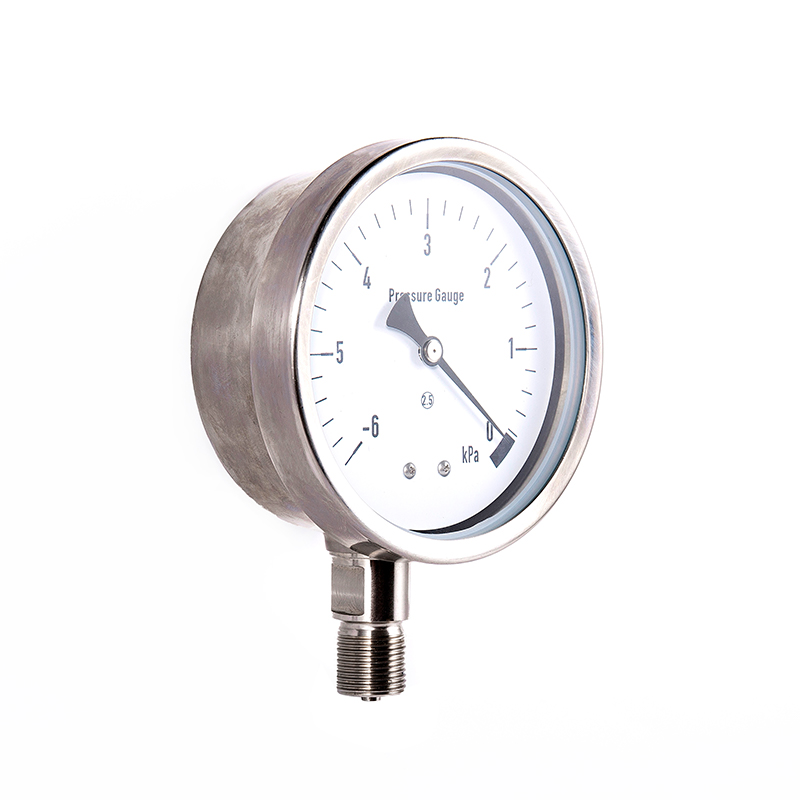

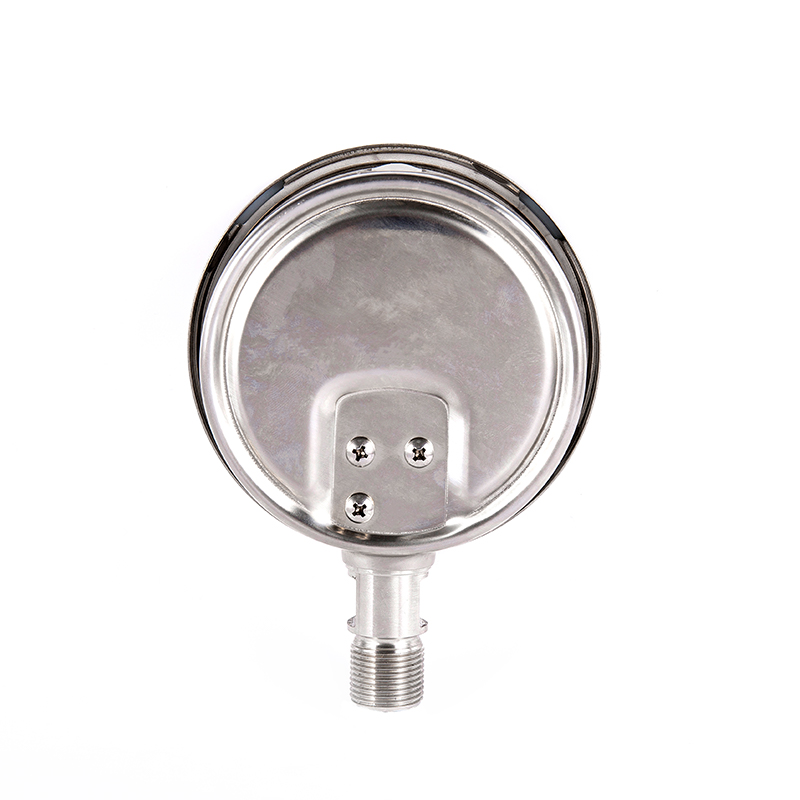

◆ Modelo ： Yeb60 yeb100 yeb150
◆ Uso: Esta série de instrumentos é adequada para medir a baixa micro-pressão de gases sem perigo de explosão, não cristalização, não condensação e alguns gases corrosivos. O sistema de guia de casca e pressão do instrumento é feito de 1CR18NI9, e a caixa de membrana é feita de 0CR17NI12MO2, 316, 316L.
◆ Parâmetros técnicos:
| Número do modelo | Yeb60 | Yeb100 | Yeb150 | |
| Diâmetro nominal | Φ 60 | Φ 100 | Φ 150 | |
| Tipo de montagem | Ⅰ | * | * | * |
| | Ⅱ | / | * | * |
| | Ⅲ | * | / | / |
| | Ⅳ | / | * | * |
| | Ⅴ | * | / | / |
| Tópico do conector | M14 × 1.5 | M20 × 1.5 | ||
| Classe de precisão | 1.6 ； 2.5 | |||
| Faixa de medição （ KPA ) | -40 ～ 0 -25 ～ 0 -16 ～ 0 -10 ～ 0 -6 ～ 0 -4 ～ 0 0 ～ 4 0 ～ 6 0 ～ 10 0 ～ 16 0 ～ 25 0 ～ 40 -2 ～ 2 -3 ～ 3 -5 ～ 5 -8 ～ 8 -12 ～ 12 -20 ～ 20 | |||
| Condições ambientais de uso | Temp ： -25 ℃～ 55 ℃； Umidade relativa ： ≤ 80 ％ | |||
| Classificação de vibração | V · H · 2 | |||
| Material da caixa de membrana | 0CR17NI12MO2 、 SUS316 、 SUS316L | |||
| Habitação, material do conector | 1CR18NI9 、 SUS304 | |||
| Classe de proteção | IP65 | |||
| Padrões de implementação | JB/T 9274 | |||
| Nota: 1. Os threads conjuntos podem ser personalizados de acordo com os requisitos do usuário. | ||||
◆ Dimensões externas:
| Tipo direto radial (ⅰ) | Tipo direto excêntrico axial (ⅱ) |
| Tipo direto concêntrico axial (iii) | Tipo de inserção excêntrica axial (IV) |
| Tipo de inserção concêntrica axial (V) | Tipo convexo radial (vi) |
| Número do modelo | Dimensões gerais （ mm ) | ||||||
| UM | B | C | D | E | D2 | M | |
| Yeb60 －Ⅰ | 58 | 35 | 11 | φ 60 | 5 | φ 4.5 | M10 × 1 |
| Yeb60 －Ⅲ | 58 | 35 | / | φ 60 | 5 | φ 4.5 | M10 × 1 |
| | | | | | | | |
| Yeb100 －Ⅰ | 93 | 50 | 16.5 | Φ 100 | 16.5 | φ 6 | M20 × 1.5 |
| Yeb100 －Ⅲ | 85 | 50 | / | Φ 100 | 16.5 | φ 6 | M20 × 1.5 |
| | | | | | | | |
| Yeb150 －Ⅰ | 118 | 53 | 18.5 | φ 150 | 19 | φ 6 | M20 × 1.5 |
| Yeb150 －Ⅲ | 96 | 53 | / | φ 150 | 19 | φ 6 | M20 × 1.5 |
| | | | | | | | |
