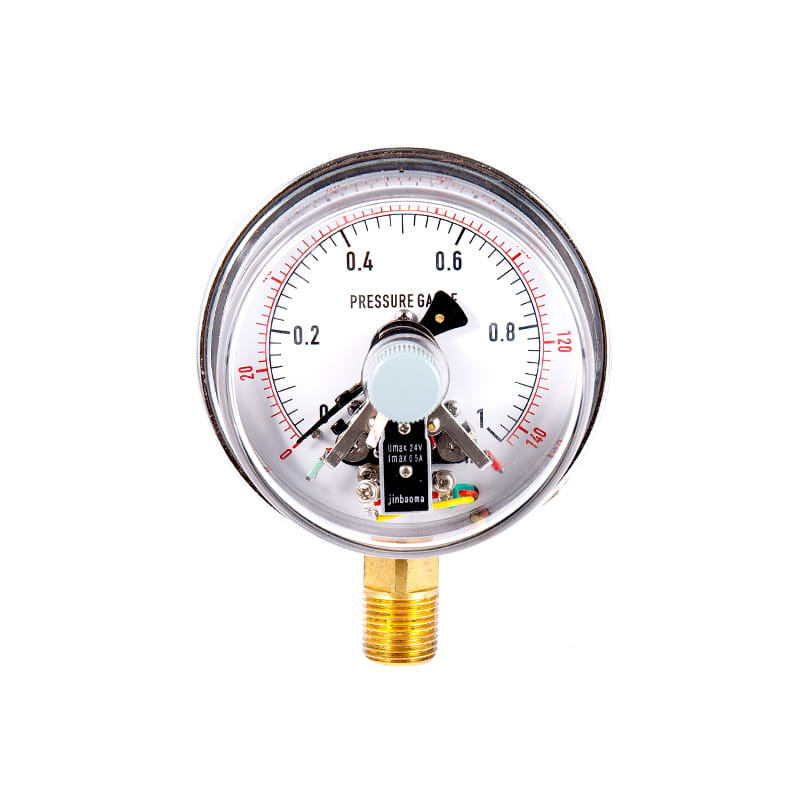

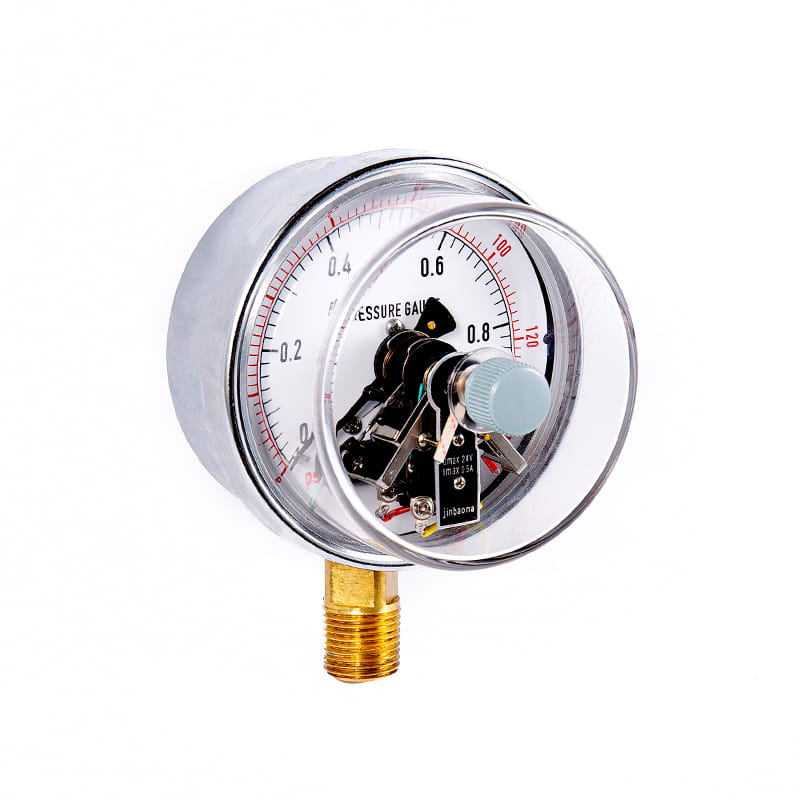

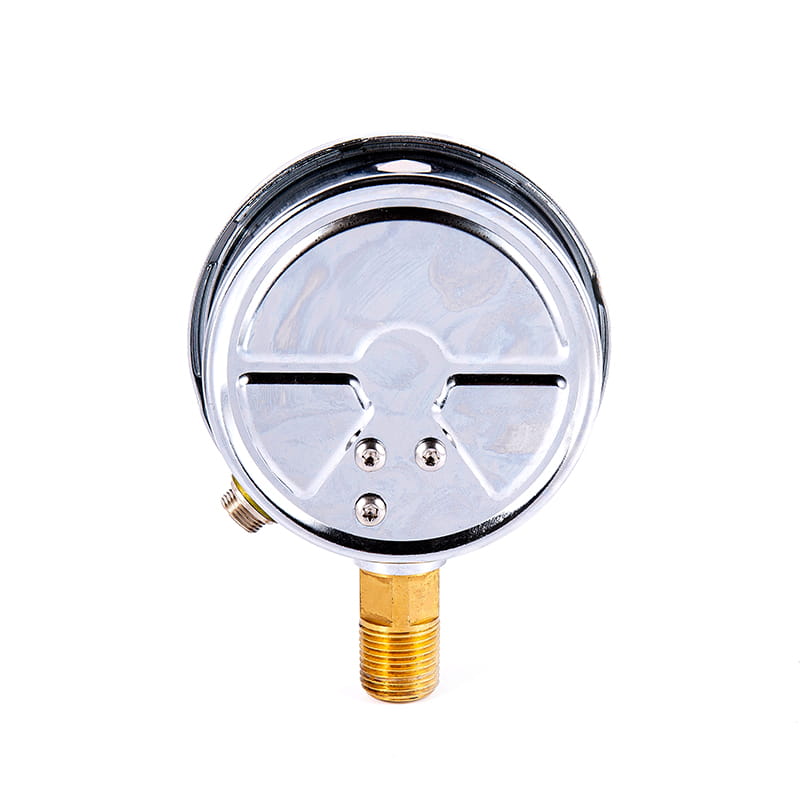

YXCM Série Magnetic Sensive Electric Contact Pressionle

◆ Modelo: YXCM100 YXCM150

◆ Uses: This kind of instrument is an ideal alternative to the magnetic-assisted electric contact pressure gauge, it retains the advantages of the traditional electric contact pressure gauge with intuitive indication and simple adjustment, and makes fundamental improvements to the inside of the instrument, using magnetic induction integrated circuit to collect signals, with no mechanical contact, no spark anti-interference, fast and sensitive response, safe and reliable work, accurate signal setting and other characteristics. Pode ser facilmente interconectado com PC Placas, optocuplores, controladores de programas e outros circuitos eletrônicos e podem direcionar diretamente pequenos relés de potência ou contatores.

O instrumento é adequado para medir a pressão de líquidos, gases ou vapores que são não explosivos, não cristalizados, não solidificadores e não têm efeito corrosivo nas ligas de cobre e cobre.

◆ Se for necessário fazer um medidor de pressão do tipo à prova de choque, ele pode ser preenchido com glicerina ou óleo de silicone.

Obtenha uma cotação

◆ Parâmetros técnicos:

Modelo		YXCM100			YXCM150
Diâmetro nominal		Φ 100			Φ 150
Tipo de montagem	Ⅰ	*			*
	Ⅱ	*			*
	Ⅳ	*			*
	Ⅵ	*			*
Encadeamentos de encaixe		M20 × 1.5
Classe de precisão		1.6
Faixa de medição （ MPA )		Verdadeiro espaço: -0.1 ~ 0 Vácuo de pressão: -0.1 ~ 0,06 -0.1 ~ 0,15 -0.1 ~ 0,3 -0.1 ~ 0.5 -0.1 ～ 0,9 -0.1 ～ 1.5 -0.1 ～ 2.4 Pressão: 0 ~ 0,1 0 ~ 0,16 0 ~ 0,25 0 ~ 0,4 0 ~ 0.6 0 ～ 1 0 ～ 1.6 0 ～ 2,5 0 ～ 4 0 ～ 6 0 ～ 10 0 ～ 16 0 ～ 25 0 ～ 40 0 ～ 60 0 ～ 100 0 ～ 160 0 ～ 250
Condições ambientais de uso		Temperatura: -10 ° C ~ 55 ° C; Umidade relativa: ≤ 75 %
Parâmetros elétricos		★ MAX LOAD: 5A 220V AC; 5A 30V DC ★ Tensão da fonte de alimentação: 24V DC ★ Consumo de energia: ≤1.5Va ★ Vida elétrica: 105 vezes ★ Modo de controle: limites superiores e inferiores ajustáveis em escala completa, limites superiores superiores (limites superiores duplos), limites inferiores inferiores (limites inferiores duplos) e outros interruptores de indução magnética lenta
Fiação		Plugues de aviação	1	2		3	4	5
		Linha cor	vermelho	verde		amarelo	preto	palmeira
		Terminais de saída	Limite superior	Limite inferior		público	fonte de energia eletrodo negativo	fonte de energia cátodo
Classificação de resistência à vibração		V · H · 3
Material do tubo de Bourdon		QSN4-0.3
Proteção de entrada		IP54
Aplicar o padrão
NOTA: A rosca conjunta pode ser transformada em rosca de tubo ou rosca cônica de acordo com os requisitos do usuário (consulte o guia de seleção).

◆ Dimensões:

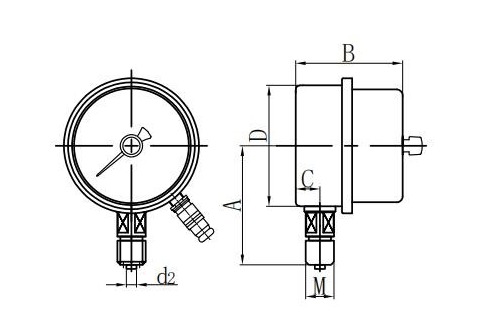

Radial Direct (I.)

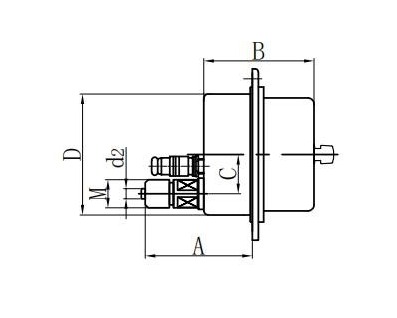

Axial Excêntrico direto (ii.)

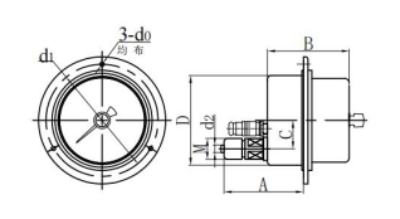

Montagem excêntrica axial de descarga (iv.)

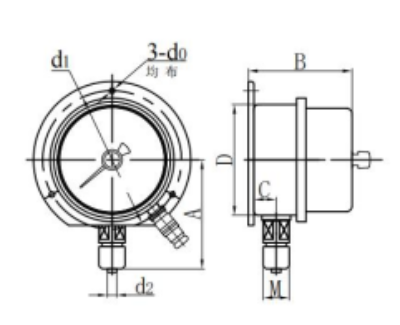

Montagem radial convexa (vi.)

Modelo	Dimensões ( mm )
Modelo	UM	B	C	D	d0	D1	D2	M
Yxcm100- Ⅰ	89	72	17	Φ 100	/	/	Φ 6	M20 × 1.5
Yxcm100- Ⅱ	112	72	30	Φ 100	/	/	Φ 6	M20 × 1.5
Yxcm100- Ⅳ	78	72	30	Φ 100	Φ 6	Φ 118	Φ 6	M20 × 1.5
Yxcm100- Ⅵ	89	72	17	Φ 100	Φ 6	Φ 118	Φ 6	M20 × 1.5
Yxcm150- Ⅰ	113	79	18	Φ 150	/	/	Φ 6	M20 × 1.5
Yxcm150- Ⅱ	118	79	45 (30)	Φ 150	/	/	Φ 6	M20 × 1.5
Yxcm150- Ⅳ	115	79	45 (30)	Φ 150	Φ 6	Φ 165	Φ 6	M20 × 1.5
Yxcm150- Ⅵ	113	79	18	Φ 150	Φ 6	Φ 165	Φ 6	M20 × 1.5
