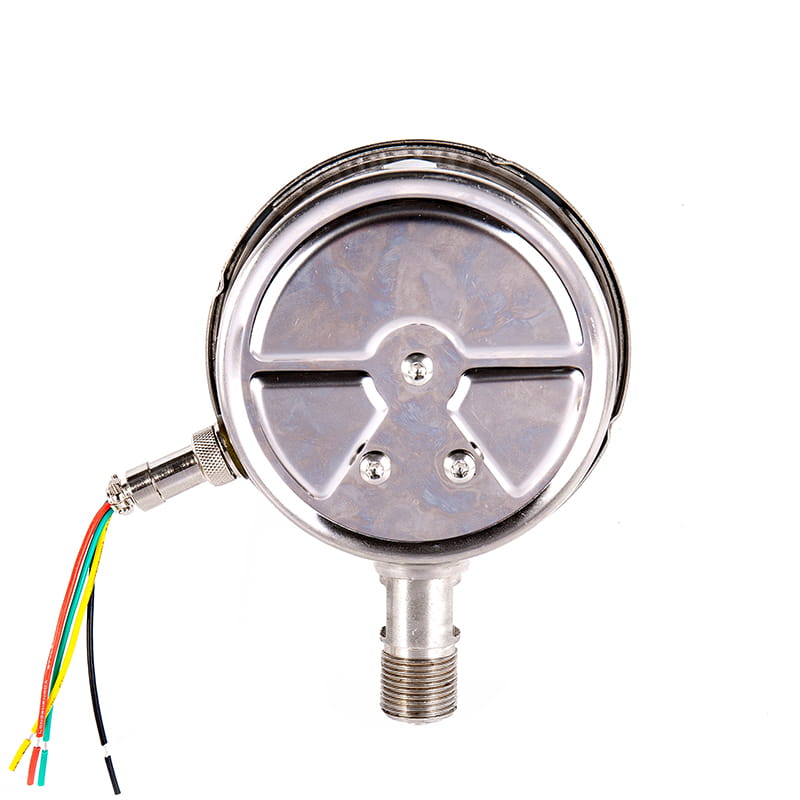

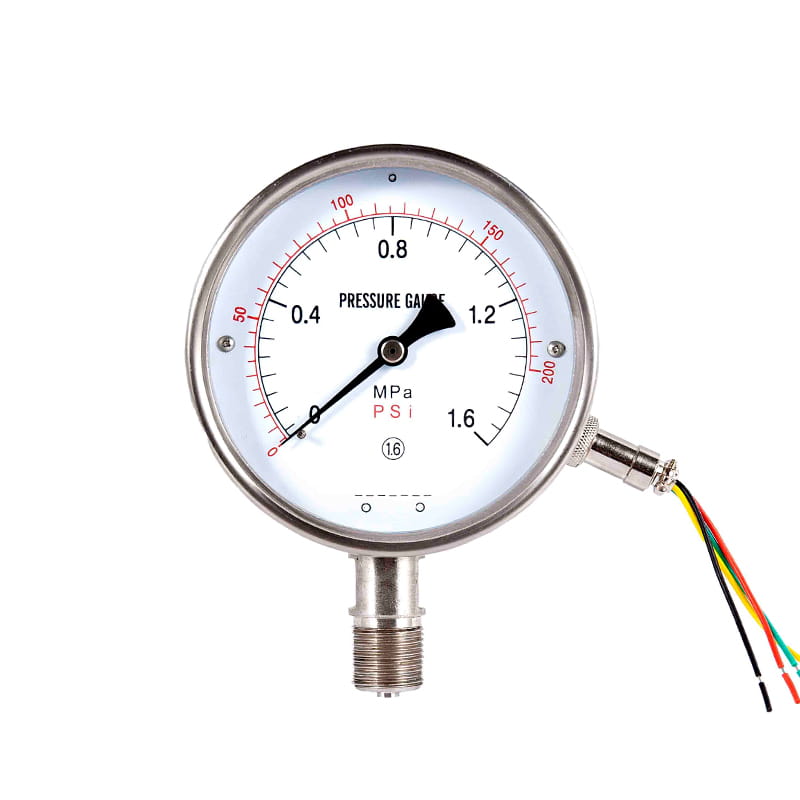

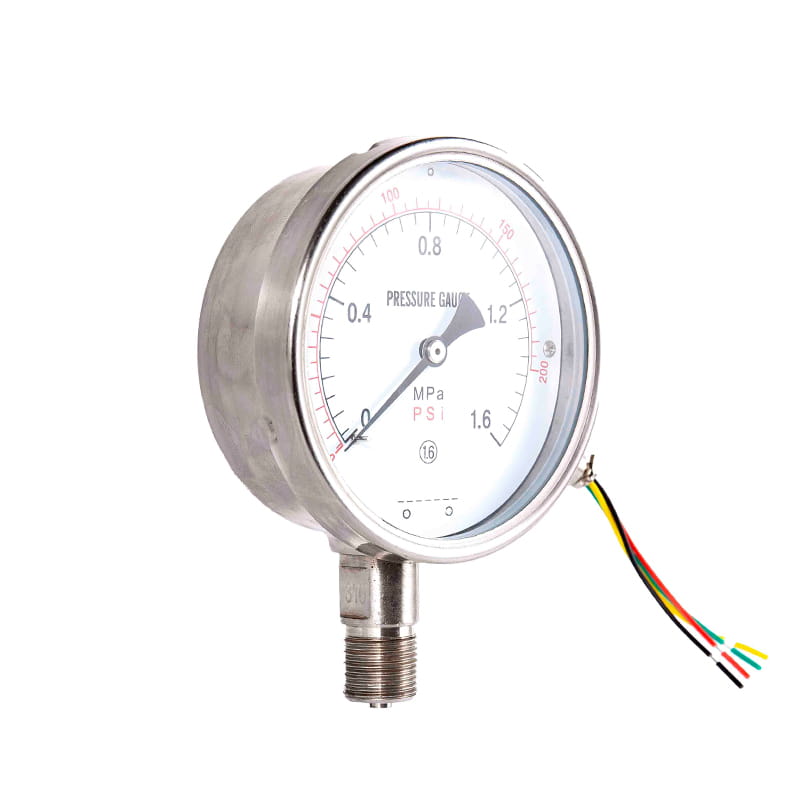

YTZ Series Resistor Remote Pressure Manuais

◆ Modelo: YTZ100, YTZ-150

◆ Aplicação: Este tipo de instrumento é adequado para medir a pressão de líquidos, gases ou vapores sem risco de explosão, sem cristalização, sem solidificação e nenhum efeito corrosivo nas ligas de cobre e cobre.

Feito de aço inoxidável, pode ser usado para medir a pressão de líquidos, gases ou vapores que são fracamente corrosivos, mas não explosivos, cristalizados ou solidificados.

Ele pode não apenas indicar o valor da pressão no ponto, mas também transmitir o valor de pressão medido para o instrumento secundário no ponto de medição remoto na forma de valor elétrico através do potenciômetro síncrono definido dentro do instrumento, para realizar a detecção centralizada e o controle remoto.
◆ Se for necessário fazer um medidor de pressão do tipo à prova de choque, ele pode ser preenchido com glicerina ou óleo de silicone.

Obtenha uma cotação

◆ Parâmetros técnicos:

Modelo		YTZ100		YTZ150
Diâmetro nominal		F 100		F 150
quieto fingir tipo estilo	Ⅰ	*		*
	Ⅱ	*		*
	Ⅳ	*		*
	Ⅵ	*		*
Encadeamentos de encaixe		M20 × 1.5
Classe de precisão		1.6
Faixa de medição （ MPA )		Verdadeiro espaço: -0.1 ~ 0 Vácuo de pressão: -0.1 ~ 0,06 -0.1 ~ 0,15 -0.1 ~ 0.3 -0.1 ～ 0,5 -0.1 ～ 0,9 -0.1 ～ 1.5 -0.1 ～ 2.4 Pressão: 0 ~ 0,1 0 ~ 0,16 0 ~ 0,25 0 ~ 0,4 0 ~ 0.6 0 ～ 1 0 ～ 1.6 0 ～ 2,5 0 ～ 4 0 ～ 6 0 ～ 10 0 ～ 16 0 ～ 25 0 ～ 40 0 ～ 60 0 ～ 100 0 ～ 160 0 ～ 250
Condições ambientais de uso		Temperatura: -25 ° C ~ 55 ° C; Umidade relativa: 5 %~ 85 %
Parâmetros elétricos		★ Tensão operacional: entre terminais ① e ② ≤6V DC ★ Valor de resistência inicial: 3 ～ 20Ω ★ Valor de resistência à plenitude: 310 ～ 370Ω ou 340 ～ 400Ω (Medição do valor de resistência inicial e o valor total da resistência é 1 e 2 terminais)
Fiação		1	2		3
		Início de resistência	A resistência termina		Ensências do pincel
Classificação de resistência à vibração		V · H · 3
Proteção de entrada		IP54
Aplicar o padrão		JB/T 10203
NOTA: A rosca conjunta pode ser transformada em rosca de tubo ou rosca cônica de acordo com os requisitos do usuário (consulte o guia de seleção).

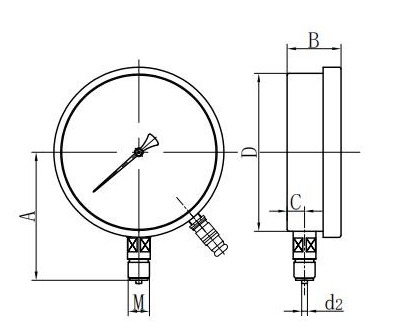

Radial Direct (I.)

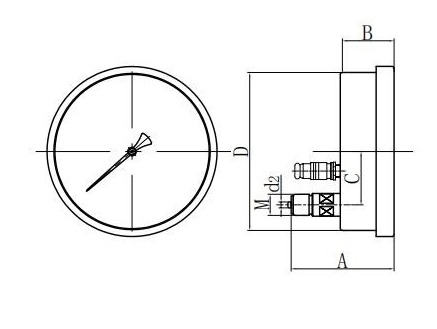

Axial Excêntrico direto (ii.)

Montagem excêntrica axial de descarga (iv.)

Montagem radial convexa (vi.)

Modelo	Dimensões ( mm )
Modelo	UM	B	C	T	d0	D1	D2	M
YTZ100 －Ⅰ	88	43	16	F 98	/	/	F 6	M20 × 1.5
YTZ100 －Ⅱ	83	44	30	F 100	/	/	F 6	M20 × 1.5
YTZ100 －Ⅳ	68	44	30	F 100	F 6	F 118	F 6	M20 × 1.5
YTZ100 －Ⅵ	89	44	17	F 100	F 6	F 118	F 6	M20 × 1.5
YTZ150 －Ⅰ	112	47	17	F 150	/	/	F 6	M20 × 1.5
YTZ150 －Ⅱ	88	49	30	F 150	/	/	F 6	M20 × 1.5
YTZ150 －Ⅳ	85	49	30	F 150	F 6	F 165	F 6	M20 × 1.5
YTZ150 －Ⅵ	115	49	18	F 150	F 6	F 165	F 6	M20 × 1.5
