Ytt manuais de pressão remotos

◆ Modelo: Ytt100 ytt100a ytt150 ytt150a

◆ Aplicação: Este tipo de instrumento é adequado para medir a pressão de líquidos, gases ou vapores sem risco de explosão, sem cristalização, sem solidificação e nenhum efeito corrosivo nas ligas de cobre e cobre.

Além da indicação local do valor da pressão, o instrumento também pode produzir continuamente ( 0 ~ 10 ) MA ou ( 4 ~ 20 ) MA Sinal CC, que pode ser transmitido para a sala de controle a uma longa distância, e pode ser usado com instrumentos de exibição digital inteligentes para formar um sistema automático para exibição, gravação, ajuste e controle.

O instrumento passou por uma grande transformação no interior, o transformador diferencial original foi removido e substituído por um elemento de detecção de tensão de silício de difusão, de modo que a parte da exibição local e a parte de saída do sinal se tornaram dois sistemas independentes, e a precisão e a confiabilidade do sinal de saída foram bastante aprimoradas e a precisão pode alcançar 1.0 ou até 0.5 nível.
◆ Se for necessário fazer um medidor de pressão do tipo à prova de choque, ele pode ser preenchido com glicerina ou óleo de silicone.

Obtenha uma cotação

◆ Parâmetros técnicos:

Modelo		YTT100	YTT150	YTT100A	YTT150A
Diâmetro nominal		Φ 100	Φ 150	Φ 100	Φ 150
Tipo de montagem	Ⅰ	*	*	*	*
	Ⅱ	*	*	*	*
	Ⅳ	*	*	*	*
	Ⅵ	*	*	*	*
Parâmetros elétricos		★ Power fornecer: 24V DC ★ Sinal de saída: ( 4 ~ 20 ) MA DC ★ Resistência da carga: 250 Ω		★ Power fornecer: 220V AC ★ Sinal de saída: ( 0 ~ 10 ) MA DC ★ Resistência da carga: ≤ 1.5k Ω
Fiação
Classe de precisão		1.6
Precisão da saída do sinal		1.0 ； 0.5
Faixa de medição （ MPA )		Verdadeiro espaço: -0.1 ~ 0 Vácuo de pressão: -0.1 ~ 0,06 -0.1 ~ 0,15 -0.1 ~ 0,3 -0.1 ~ 0.5 -0.1 ～ 0,9 -0.1 ～ 1.5 -0.1 ～ 2.4 Pressão: 0 ~ 0,1 0 ~ 0,16 0 ~ 0,25 0 ~ 0,4 0 ~ 0.6 0 ～ 1 0 ～ 1.6 0 ～ 2,5 0 ～ 4 0 ～ 6 0 ～ 10 0 ～ 16 0 ～ 25 0 ～ 40 0 ～ 60 0 ～ 100 0 ～ 160 0 ～ 250
Condições ambientais de uso		Temperatura: -10 ° C ~ 55 ° C; Umidade relativa: ≤ 85 %
Classificação de resistência à vibração		V · H · 3
Proteção de entrada		IP54
Aplicar o padrão		JB/T 10203
Encadeamentos de encaixe		M20 × 1.5
NOTA: A rosca conjunta pode ser transformada em rosca de tubo ou rosca cônica de acordo com os requisitos do usuário (consulte o guia de seleção).

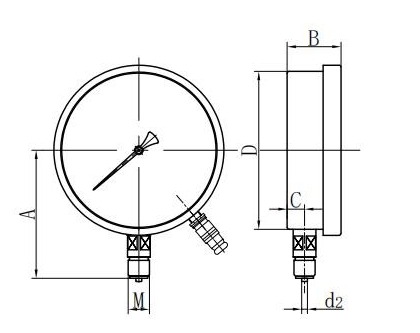

◆ Dimensões:

Radial Direct (I.)

Axial Excêntrico direto (ii.)

Montagem excêntrica axial de descarga (iv.)

Montagem radial convexa (vi.)

Modelo	Dimensões ( mm )
Modelo	UM	B	C	D	d0	D1	D2	M
Ytt100- Ⅰ Ytt100a- Ⅰ	89	45	17	Φ 98	/	/	Φ 6	M20 × 1.5
Ytt100- Ⅱ Ytt100a- Ⅱ	83	45	34	Φ 98	/	/	Φ 6	M20 × 1.5
Ytt100- Ⅳ Ytt100a- Ⅳ	68	45	34	Φ 98	Φ 6	Φ 118	Φ 6	M20 × 1.5
Ytt100- Ⅵ Ytt100a- Ⅵ	89	45	17	Φ 98	Φ 6	Φ 118	Φ 6	M20 × 1.5
YTT150- Ⅰ Ytt150a- Ⅰ	116	48	19	Φ 148	/	/	Φ 6	M20 × 1.5
YTT150- Ⅱ Ytt150a- Ⅱ	90	49	55	Φ 148	/	/	Φ 6	M20 × 1.5
YTT150- Ⅳ Ytt150a- Ⅳ	69	49	55	Φ 148	Φ 6	Φ 165	Φ 6	M20 × 1.5
YTT150- Ⅵ Ytt150a- Ⅵ	116	48	20	Φ 148	Φ 6	Φ 165	Φ 6	M20 × 1.5
