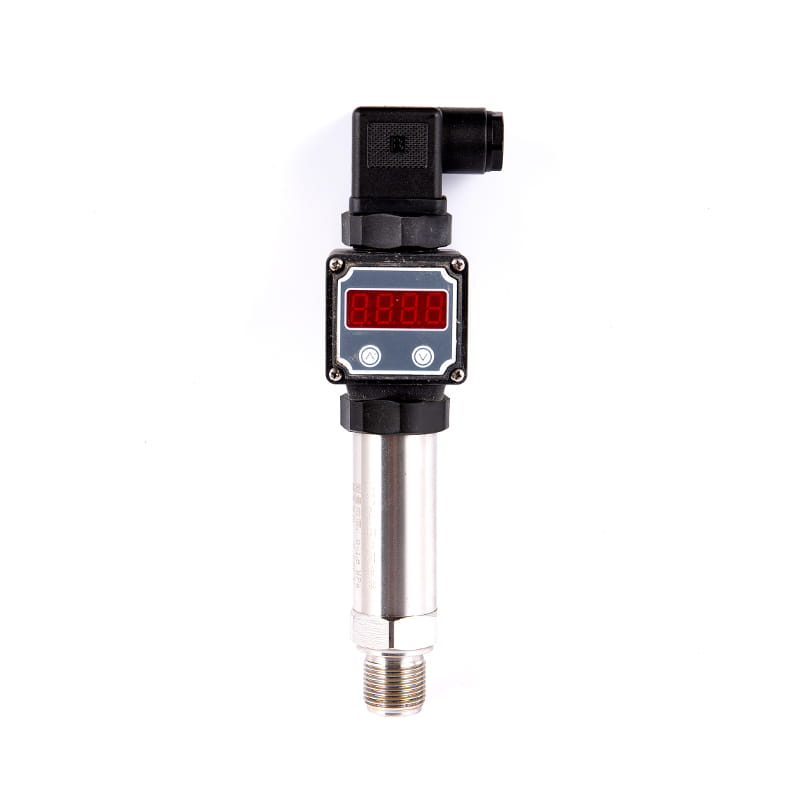

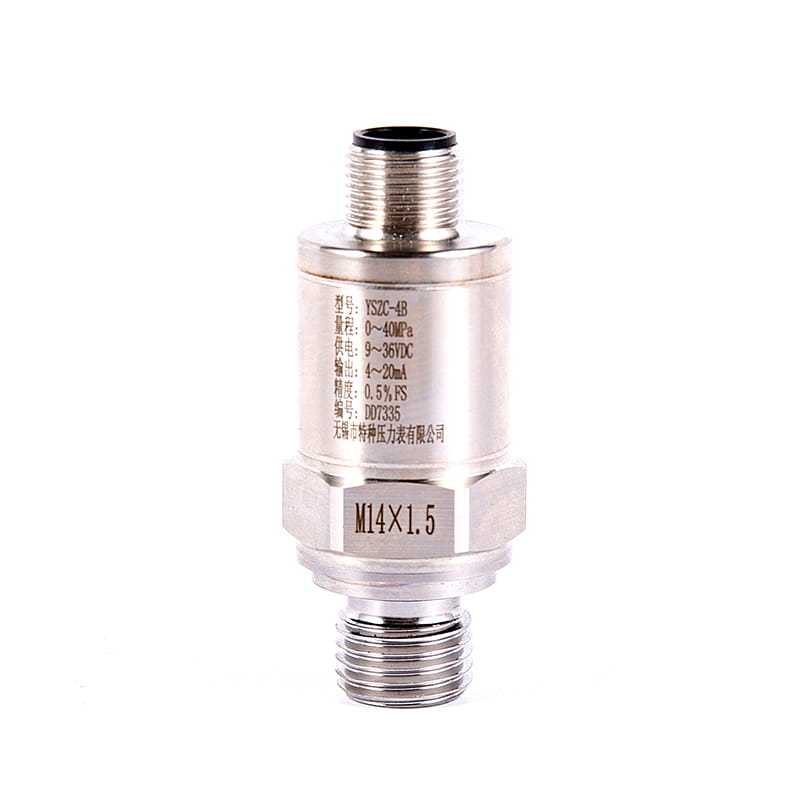

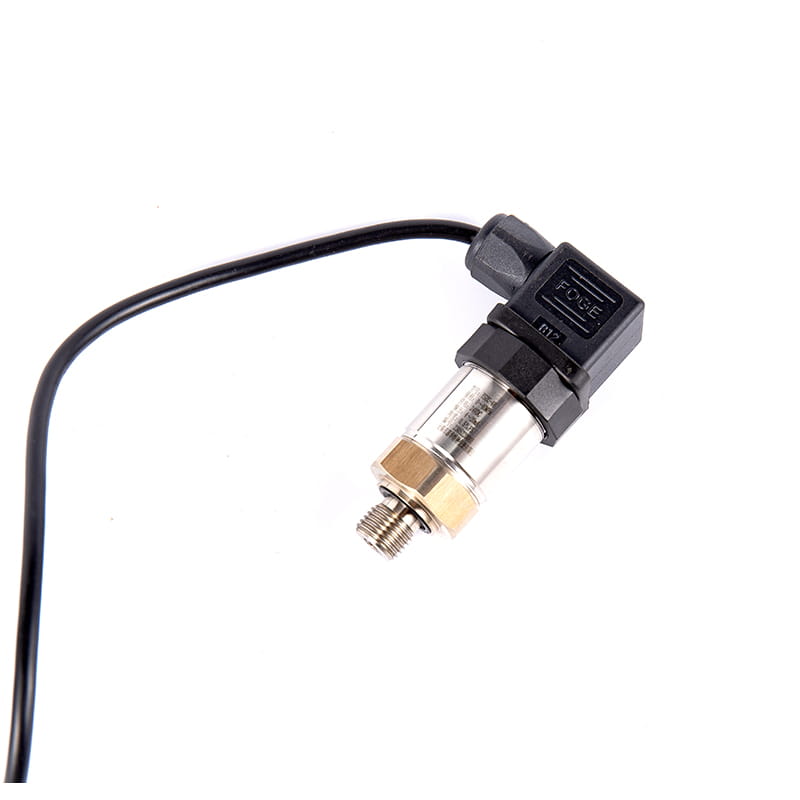

Transmissor de pressão compacto série YSZC-4

2. Como funciona

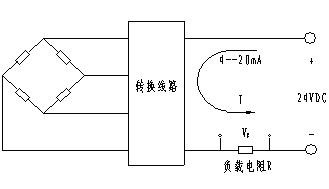

O transmissor de pressão compacto usa chips de pressão importados, e os componentes sensíveis são conectados em pontes de Wheatstone por processos de difusão ou implantação de íons, e os diafragmas sensíveis à pressão são formados sob as pontes por tecnologia de microusinagem. Quando a pressão é aplicada ao diafragma, o valor da resistência muda e é gerado um sinal de saída linear que é proporcional à pressão aplicada. Adicionamos uma fonte de alimentação CC à ponte de Wheatstone e ela produzirá uma saída de sinal de tensão CC. Após a linha de conversão secundária, a saída do sistema de dois fios 4mA ~ 20mA é realizada.

3. Características funcionais

◆ Boa estabilidade, plenitude, zero estabilidade a longo prazo até 0,2%FS/ ano. Na faixa de temperatura de compensação 0 °C~ 70 °C, o desvio de temperatura é menor que 0,2%FS, e o desvio de temperatura é menor que 0,5%FS em toda a faixa de temperatura operacional permitida.

◆ Com proteção reversa e circuito de proteção limitadora de corrente, o transmissor não será danificado quando os pólos positivo e negativo forem invertidos durante a instalação , e o transmissor limitará automaticamente a corrente dentro 35mA quando é anormal.

◆ Estrutura sólida, sem peças móveis, alta confiabilidade, longa vida útil.

◆ Gás, água, óleo e vapor podem ser medidos com alta precisão e não são afetados pela massa do meio medido.

◆ Fácil instalação, estrutura simples, econômica e durável.

4. Principais parâmetros técnicos

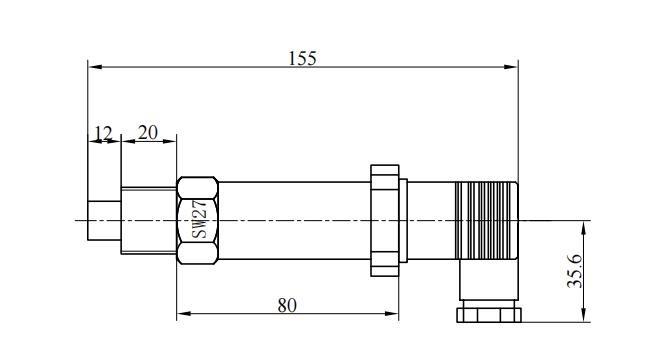

6 . Dimensões

7. Precauções

◆ Todos os produtos fornecidos são acompanhados de manuais de instruções e certificados, incluindo números de produtos, parâmetros técnicos, datas de fábrica, etc., verifique cuidadosamente para evitar erros.

◆ Não aperte diretamente o diafragma do transmissor com um objeto duro para evitar danificar o transmissor.

◆ Durante a instalação, de acordo com o método de conexão do produto e tipo de rosca, verifique se a interface de campo é consistente com a interface do produto e aperte-a lentamente ao conectar, e o torque não pode ser adicionado diretamente ao invólucro do transmissor, mas só pode ser adicionado à interface de pressão hexagonal.

◆ Ao conectar à fonte de alimentação, ela deve ser conectada estritamente de acordo com as instruções de fiação de nossa empresa.

◆ A pressão de sobrecarga do transmissor não deve exceder 200 % da faixa de medição.

◆ Caso seja constatada alguma anormalidade no uso, deve-se desligar a energia, interromper o uso e realizar a inspeção, ou entrar em contato diretamente com o departamento técnico de nossa empresa.

◆ Durante o transporte e armazenamento, a embalagem original deve ser restaurada e armazenada em local fresco, seco e ventilado.

8. Elétrica interface de conexão e pressão

◆ Rosca de interface de pressão: M20 × 1.5

◆ Fiação elétrica: fio amarelo, linha vermelha: linha de sinal fio preto: aterramento de proteção.
