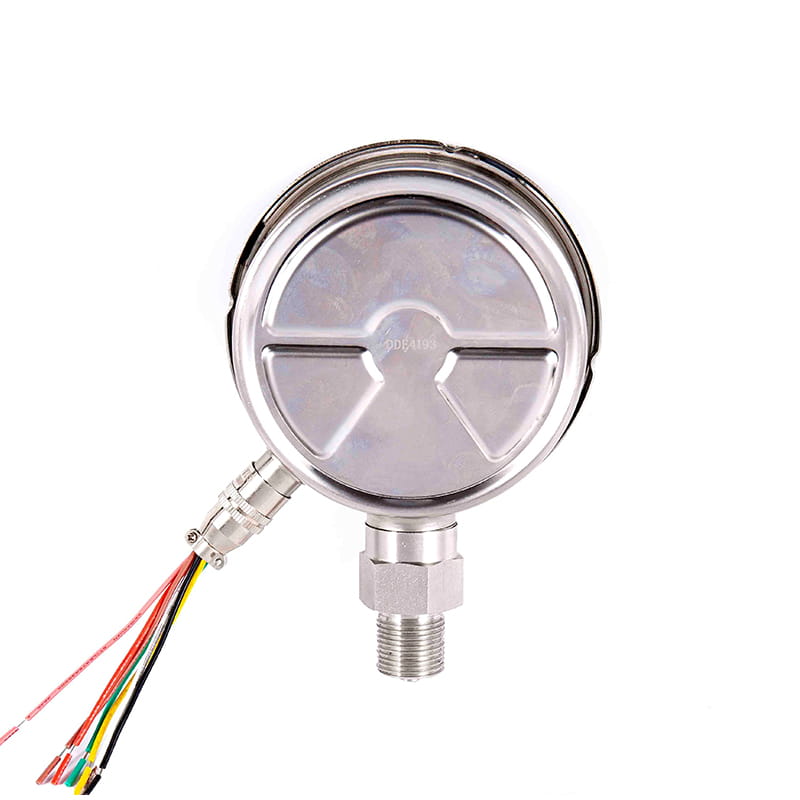

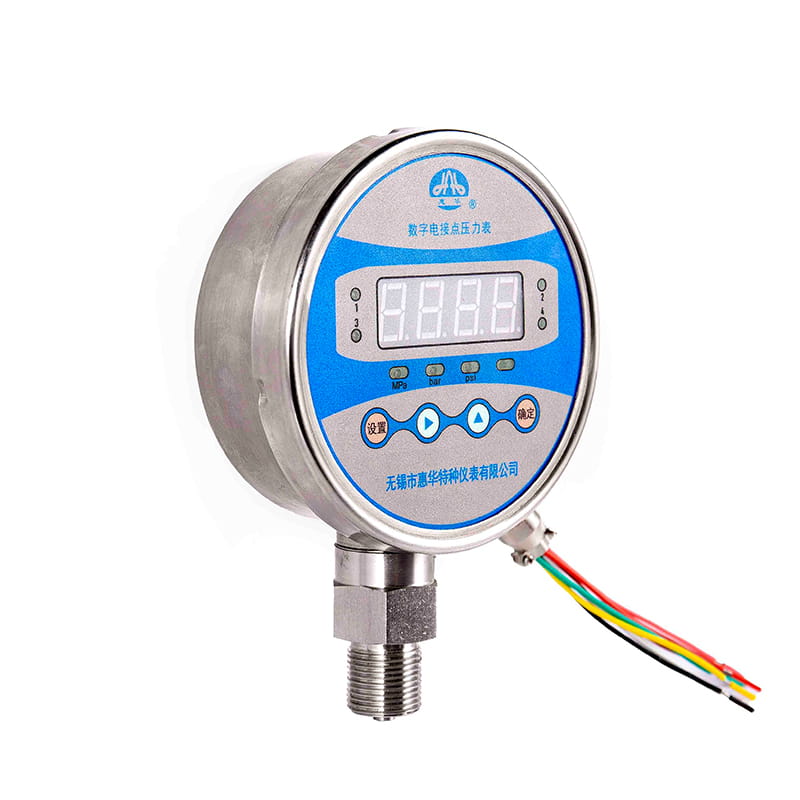

YSX Series Intelligent Digital (contato elétrico) Medidor de pressão

◆ Modelo: Ysx 100

◆ Introduction: Intelligent digital electric word contact pressure gauge is a set of pressure display, Assim, Assim, Assim, Assim, signal control, pressure transmission in one of the intelligent products carefully developed by our company, using high-precision diffusion silicon pressure sensor, high-speed analog-to-digital conversion chip, combined with a variety of pressure control, analog signal practical module software program, with high cost performance, stable and reliable work, long service life and other advantages.

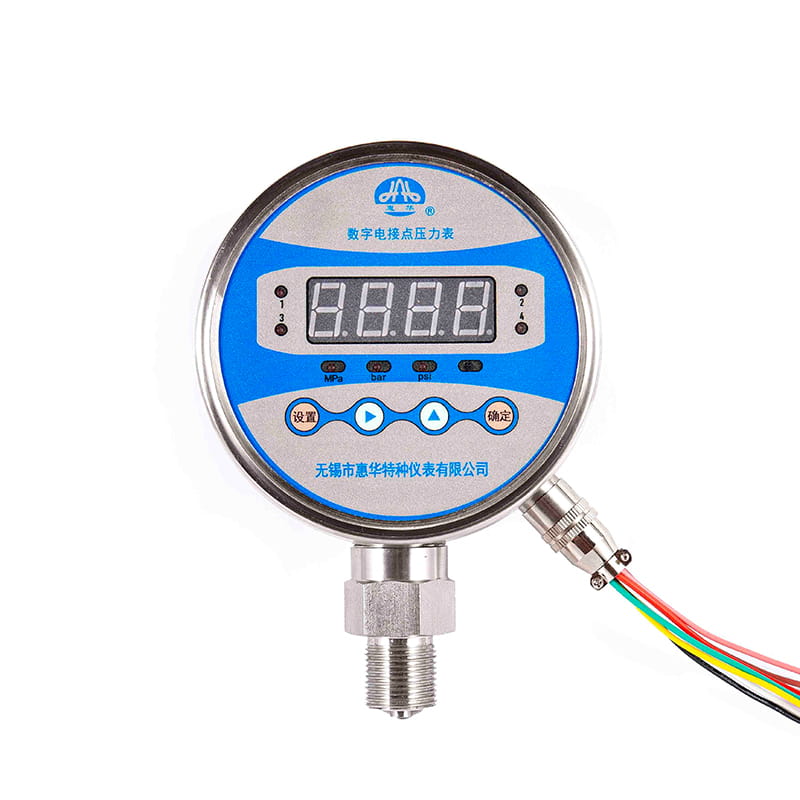

Quatro dígitos LIDERADO Exibição digital para leitura clara no escuro. MPA , kg/cm2 , Psi , bar e outras unidades de pressão podem ser alteradas arbitrariamente.

Uma variedade de funções predefinidas do módulo, saída de sinal inteligente multicanal, torna o controle do processo conciso e prático:

Sinal de controle de bits: relé, tiristor, transistor ( Pnp tipo ou Npn tipo) opcional.

sinais de transmissão analógicos; 4mA ~ 20mA DC sinal de corrente padrão, 1v ~ 5V , 1v ~ 10V O sinal padrão de tensão CC é opcional e possui função de migração de alcance.

Possui uma configuração de proteção contra sobrecarga da fonte de pressão para proteger o equipamento de um estado inseguro de uso excessivo de pressão. A função de bloqueio de senha da configuração de parâmetros impede que outras pessoas alterem ilegalmente os parâmetros definidos e afetem a operação normal do dispositivo.

Obtenha uma cotação

◆ Parâmetros técnicos:

Modelo	YXS100
Instalação:	Ⅰ、ⅱ、ⅳ、ⅵ
Encadeamentos de encaixe	M20 × 1.5
Classe de precisão	0.5 ； 1.0 ； 1.6 (Opcional)
Faixa de medição （ KPA )	-40 ～ 0 -25 ～ 0 -16 ～ 0 -10 ～ 0 -6 ～ 0 -4 ～ 0 0 ～ 4 0 ～ 6 0 ～ 10 0 ～ 16 0 ～ 25 0 ～ 40 -2 ～ 2 -3 ～ 3 -5 ～ 5 -8 ～ 8 -12 ～ 12 -20 ～ 20
Faixa de medição （ MPA )	Verdadeiro espaço: -0.1 ~ 0 Vácuo de pressão: -0.1 ~ 0,06 -0.1 ~ 0,15 -0.1 ~ 0,3 -0.1 ~ 0,5 -0.1 ~ 0,9 -0.1 ~ 1.5 -0.1 ~ 2.4 Pressão: 0 ~ 0,1 0 ~ 0,16 0 ~ 0,25 0 ~ 0.4 0 ～ 0,6 0 ～ 1 0 ～ 1.6 0 ～ 2,5 0 ～ 4 0 ～ 6 0 ～ 10 0 ～ 16 0 ～ 25 0 ～ 40 0 ～ 60 0 ～ 100
Condições ambientais de uso	Temperatura: -10 ° C ~ 85 ° C; Umidade relativa: 5 %~ 85 %
Parâmetros elétricos	★ Fonte de alimentação (opcional): 24V dc ; 220V AC ★ Consumo de energia: ≤ 1.5W ★ Saída de relé: Carga máxima: 3A 220V AC; 3A 30V DC Vida elétrica: 100.000 vezes ★ Saída do transistor: Carga máxima: 0,5A 24V DC ★ Saída do tiristor: 5A 220V AC Vida elétrica: 1000000 vezes ★ Canal de controle: a unidade de comutação de quatro vias independente pode ser definida arbitrariamente dentro do intervalo ★ Saída do sinal analógico: Sinal de corrente padrão: ( 4 ~ 20 ) MA DC Sinal de tensão padrão: ( 1 ~ 5 ) V , ( 1 ~ 10 ) V DC
Proteção de entrada	IP63
Classificação sísmica	V · H · 3
Alcance excessivo	10% do alcance
Taxa de atualização de dados	3 vezes / Sec
Fiação	Consulte o manual de instruções para obter detalhes
Aplicar o padrão	JB/T 7392
Nota: Também pode ser transformado em fios de tubo ou roscas de tubo cônicas de acordo com os requisitos do usuário (consulte o Guia de seleção).

◆ Dimensões:

Radial Direct (I.)

Axial Excêntrico direto (ii.)

Montagem excêntrica axial de descarga (iv.)

Montagem radial convexa (vi.)

Modelo	Dimensões ( mm )
Modelo	UM	B	C	D	d0	D1	D2	M
Yxs100- Ⅰ	100	48	16	Φ 100	/	/	Φ 6	M20 × 1.5
Yxs100- Ⅱ	152	48	19	Φ 100	/	/	Φ 6	M20 × 1.5
Yxs100- Ⅳ	90	48	19	Φ 100	Φ 6	Φ 118	Φ 6	M20 × 1.5
Yxs100- Ⅵ	100	48	16	Φ 100	Φ 6	Φ 118	Φ 6	M20 × 1.5
