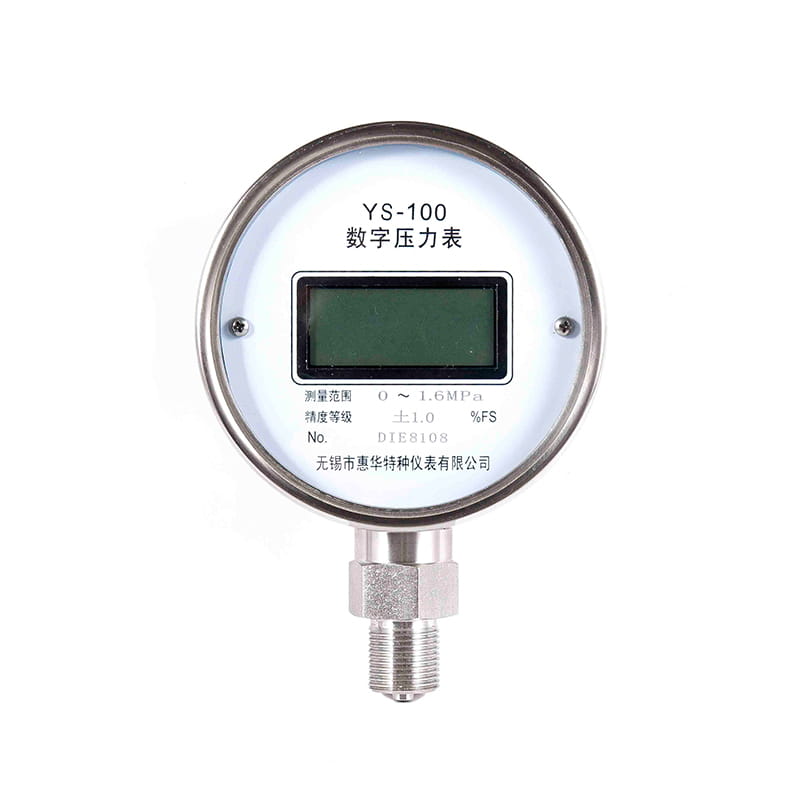

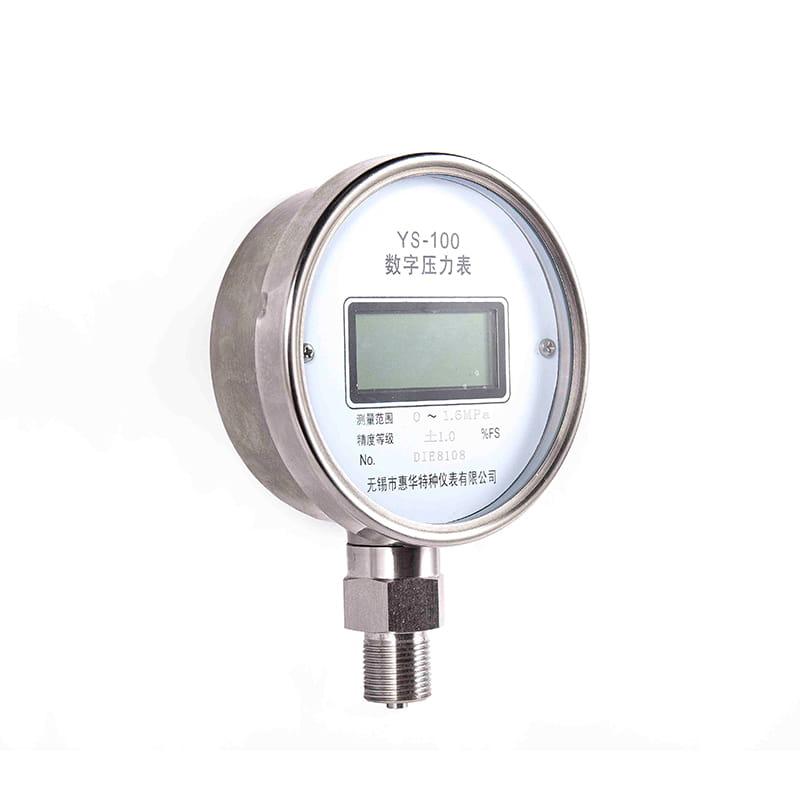

◆ Modelo: YS100 YS150
◆ Introdução: Este medidor de pressão digital tem uma forma bonita, desempenho estável e medição precisa; Ele combina a principal tecnologia de microprocessadores do mundo e o algoritmo avançado de conversão analógica para digital para obter alta precisão e baixo consumo de energia.
Adotando chip importado, ele pode memorizar e manter o valor de pico de pressão mais alto e o menor valor do vale de pressão no processo de aquisição e medição de dados do instrumento. A adoção da tecnologia de exibição de cristal líquido em tela grande para tornar os dados claros e fáceis de ler. A tecnologia exclusiva da luz de fundo pode ser usada normalmente à noite.

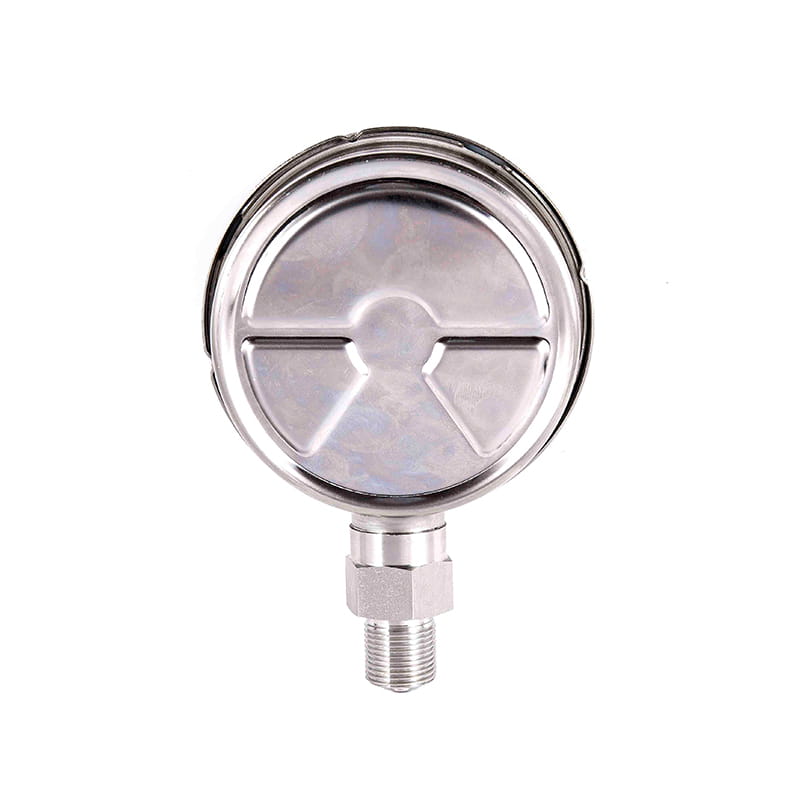

Casca feita de aço inoxidável, resistência à corrosão, resistência à vibração mecânica, o corpo como um todo usando a tecnologia de vedação, pode ser aplicado em uma variedade de ambientes complexos.
Este produto tem o mesmo desempenho que os manômetros de pressão digital estrangeiros, que é a escolha ideal para substituir instrumentos importados e medidores mecânicos tradicionais.
◆ Uso principal:
1. Pode ser usado para calibrar os manômetros gerais de pressão, manômetros de pressão de precisão, monitores de pressão arterial ou outros instrumentos de pressão. Também pode ser que também pode ser amplamente utilizado para medição precisa da pressão; 2.
2. Injeção de água no campo de petróleo, medição de pressão do equipamento da cabeceira do poço, entrada da bomba de tubulação de equipamentos de energia e medição de pressão de saída; 3.
3. Indústria petroquímica: vácuo, micro pressão e pressão corrosiva e líquido no processo de produção
Indústria petroquímica: vácuo, micro pressão e pressão corrosiva e líquido na medição do processo de produção; 4.
4. Aplicação OEM do sistema hidráulico, refrigeração e monitoramento de processos.
5. Médio de alta temperatura, medição viscosa de média e altura líquida; 6.
6. Ar condicionado, equipamentos de processamento de gás, ventiladores, equipamentos médicos, trabalhadores, compressores e medição de pressão isobárica.
Medição da força.
◆ PArâmetros técnicos:
| Modelo | YS-100 | YS-150 | ||||
| Diâmetro nominal | Φ 100 | Φ 150 | ||||
| Tipo de montagem | Ⅰ | * | * | |||
| Ⅱ | * | * | ||||
| Ⅳ | * | * | ||||
| Ⅵ | * | * | ||||
| Encadeamentos de encaixe | M20 × 1.5 | |||||
| Faixa de medição | Método de medição | Classe de precisão ( %Fs) | Faixa de temperatura de precisão garantida | |||
| (0 ~ 60) PA | Pressão diferencial | 1.6 | 20 ℃ ± 5 ℃ | |||
| (0 ~ 250) PA | Pressão diferencial | 0.5 ； 1.0 | ||||
| (0 ~ 1 ) KPA | Pressão diferencial | 0.1 ； 0.2 | ||||
| (0 ~ 2) KPA | Pressão diferencial | 0.05 | 0 ℃ ~ 50 ℃ | |||
| (0 ~ 5 、 10 、 16 、 25) KPA | Pressão de medidor, Assim, Assim, pressão diferencial | |||||
| (0 ~ 4 0 、 60 、 100 、 160 、 250) KPA | Pressão de medidor, pressão absoluta | 0.02 | 20 ℃ ± 5 ℃ | |||
| (0 ~ 0,4 、 0.6 、 1 、 1.6 、 2.5 、 4 、 6) MPA | ||||||
| 0.05 | 0 ℃ ~ 50 ℃ | |||||
| (0 ~ 10 、 16 、 25 、 40 、 60) MPA | ||||||
| (0 ~ 100 ) MPA | Pressão do medidor | 0.05 | 0 ℃ ~ 50 ℃ | |||
| (0 ~ 160) MPA | Pressão do medidor | 0.1 0.2 | 0 ℃ ~ 50 ℃ | |||
| (0 ~ 250) MPA | Pressão do medidor | 0 ℃ ~ 50 ℃ | ||||
| A unidade de pressão introduzida acima usa Pa e outras unidades de pressão também podem ser usadas em aplicação prática, como: KGF/CM2 、 bar 、 mbar 、 psi 、 MMH2O 、 mmhg 、 atm | ||||||
| Condições ambientais de uso | Temperatura: -10 ° C ~ 50 ° c; Relative humidity: < Pressão atmosférica: 86 ~ 106kpa | |||||
| Interface de comunicação | ★ Porta serial de comunicação: RS232 ★ Taxa de transmissão: 2400 , 4800 , 9600 opcional (padrão de fábrica 9600 ) ★ Comprimento dos dados: 8 bits; Pare os bits: 2 bits ★ Endereço do medidor: 1 ~ 112 | |||||
| Recursos adicionais | ★ Medição de temperatura: - 30 ° c ~ 90 ° C; Resolução: ± 0.1 °C ★ Registro de pico: registra os valores de pressão máxima e mínima que ocorrem durante a medição ★ Alarme de sobretensão: o limite de alarme pode ser definido arbitrariamente dentro da faixa de medição ★ Desligamento do timer: você pode definir um cronômetro para desligar | |||||
| Dialão analógico | ★ Indicação percentual de pressão: o ponteiro exibe a porcentagem da faixa da medição de pressão na forma de um ventilador ★ Indicação de flutuação de pressão: o balanço de um ponteiro indica quanto a medição de pressão secundária adjacente flutua ★ Indicação do limite de pressão do alarme de pressão: o arranjo de três ponteiros é usado para mostrar se o valor da pressão atual excede o limite de alarme | |||||
| Tela na tela | Fstn Tela LCD; 5 dígitos mostrar; Luz de fundo azul | |||||
| Modo de fonte de alimentação | Bateria embutida (consulte o manual de instruções para o modelo de bateria) | |||||
| Classificação sísmica | V · H · 3 | |||||
| Proteção de entrada | IP63 | |||||
| Aplicar o padrão | JB/T 7392 | |||||
| Nota: Também pode ser transformado em fios de tubo ou roscas de tubo cônicas de acordo com os requisitos do usuário (consulte o Guia de seleção). | ||||||
◆ Dimensões:
| Radial Direct (I.) | Axial Excêntrico direto (ii.) |
| Montagem excêntrica axial de descarga (iv.) | Montagem radial convexa (vi.) |
| Modelo | Dimensões ( mm ) | |||||||
| UM | B | C | D | d0 | D1 | D2 | M | |
| Ys100- Ⅰ | 100 | 48 | 16 | Φ 100 | / | / | Φ 6 | M20 × 1.5 |
| Ys100- Ⅱ | 152 | 48 | 19 | Φ 100 | / | / | Φ 6 | M20 × 1.5 |
| Ys100- Ⅳ | 90 | 48 | 19 | Φ 100 | Φ 6 | Φ 118 | Φ 6 | M20 × 1.5 |
| Ys100- Ⅵ | 100 | 48 | 16 | Φ 100 | Φ 6 | Φ 118 | Φ 6 | M20 × 1.5 |
| Ys150- Ⅰ | 113 | 53 | 22 | Φ 150 | / | / | Φ 6 | M20 × 1.5 |
| Ys150- Ⅱ | 90 | 53 | 55 | Φ 150 | / | / | Φ 6 | M20 × 1.5 |
| Ys150- Ⅳ | 69 | 53 | 55 | Φ 150 | Φ 6 | Φ 165 | Φ 6 | M20 × 1.5 |
| Ys150- Ⅵ | 113 | 53 | 22 | Φ 150 | Φ 6 | Φ 165 | Φ 6 | M20 × 1.5 |
