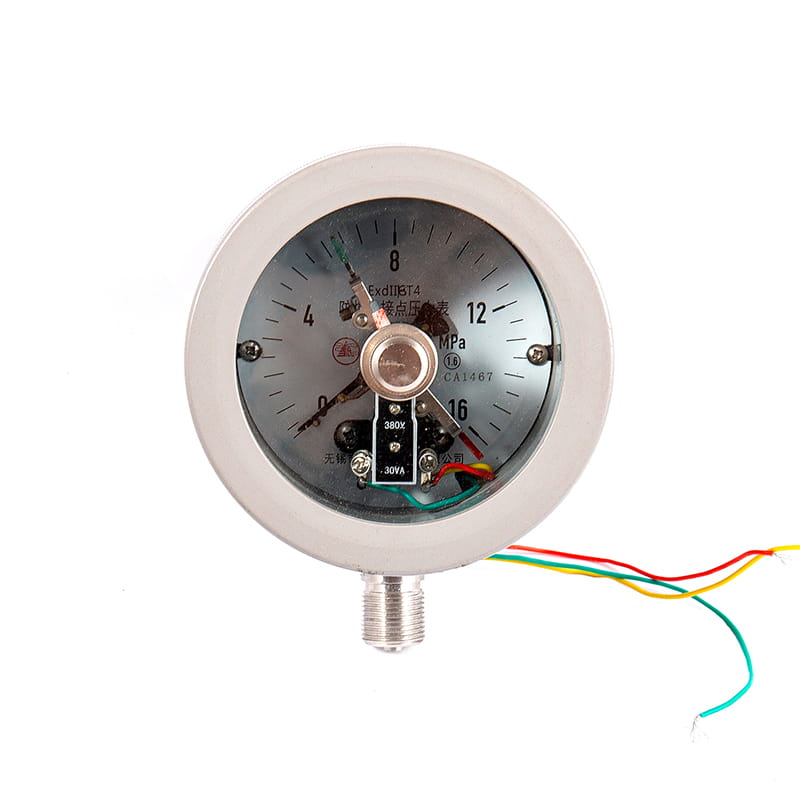

Medidor de pressão elétrica à prova de explosão da série YTX-B

Modelo

YTX100B

YTX150B

Diâmetro nominal

Φ 100

Φ 150

Tipo de montagem

Ⅰ

*

*

Ⅵ

*

*

Encadeamentos de encaixe

M20 × 1.5

Classe de precisão

1.6

Faixa de medição

（ MPA )

Vácuo de pressão: -0.1 ~ 0,15 -0.1 ~ 0,3 -0.1 ~ 0.5

-0.1 ～ 0,9 -0.1 ～ 1.5 -0.1 ～ 2.4

Pressão: 0 ~ 0,16 0 ~ 0,25 0 ~ 0,4 0 ~ 0.6

0 ～ 1 0 ～ 1.6 0 ～ 2,5 0 ～ 4 0 ～ 6

0 ～ 10 0 ～ 16 0 ～ 25 0 ～ 40 0 ～ 60

0 ～ 100 0 ～ 160 0 ～ 250

Condições ambientais de uso

Temperatura: -10 ° C ~ 55 ° c

Parâmetros elétricos

★ Tensão máxima de trabalho: 380V AC ; 220V DC

★ Potência máxima de contato: 30VA

★ Modo de controle: limite superior único ajustável em escala completa, limite inferior único, limite superior e inferior, limite superior superior (limite superior duplo), limite inferior (limite inferior duplo) e outros interruptores de contato elétrico magnético lento

Fiação

Veja o desenho anexado da carcaça do instrumento

Número de certificado à prova de explosão

GYB03196

Marcação à prova de chama

Exd Ⅱ BT4

Proteção de entrada

IP54

Classificação sísmica

V · H · 3

NOTA: A rosca conjunta pode ser transformada em rosca de tubo ou rosca cônica de acordo com os requisitos do usuário (consulte o guia de seleção).

Radial Direct (I.)

Radial convexo (vi.)
