A colisão de pressão e sinal: o mistério de trabalho de medidores de pressão de contato elétrico！

O medidor de pressão de contato elétrico é um instrumento que pode enviar automaticamente sinais ou controlar circuitos quando a pressão atingir o valor definido. Seu "segredo" está principalmente na engenhosa combinação de design estrutural e princípio de trabalho, como segue:

I. Estrutura e princípios
· Seção de medição: semelhante aos manômetros comuns, detecta pressão através de um tubo de mola (ou diafragma, fole), o que faz com que o ponteiro gire e exiba o valor de pressão em tempo real.

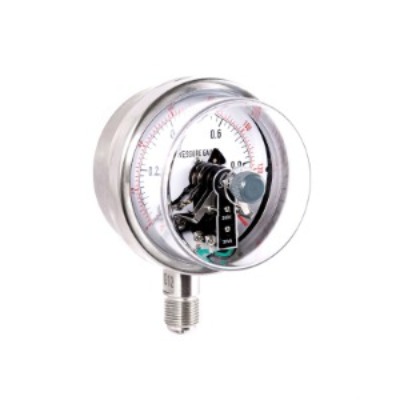

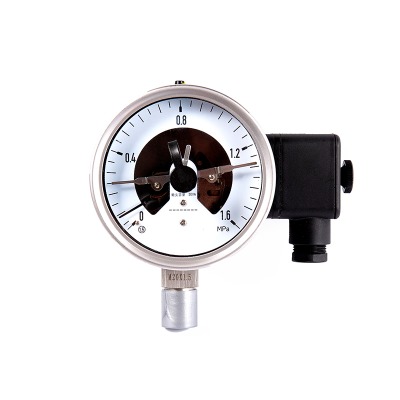

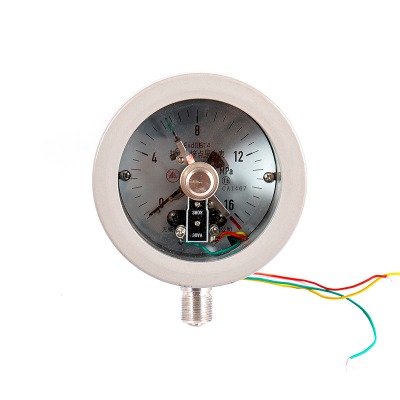

· Dispositivo de contato elétrico: no mostrador, além do ponteiro indicador, existem dois (ou mais) "ponteiros de contato" ajustáveis (limite superior, limite inferior), e o ponteiro e o contato têm conexões com os contatos do computador.
· Lógica de trabalho: Quando o ponteiro indicador entra em contato com um determinado ponteiro de contato devido a alterações de pressão, o contato se torna condutor, acionando o circuito externo (como alarmes, partida/parada da bomba etc.): Quando a pressão estiver fora do intervalo de conjunto, o contato é aberto e o circuito é redefinido.

Ii. Chave "secreto": controle preciso e aplicação flexível
A.Freedom Set
Os pontos de conexão de limite superior e inferior têm funções de ajuste manual e podem ser definidas de acordo com as necessidades reais de definir a faixa de pressão (por exemplo, "a bomba começa quando a pressão é inferior a 0,2 MPa e para quando é superior a 0,5 MPa"), o que é adequado para cenários diferentes.

B. Sistema de controle coordenado
Sem a necessidade de intervenção manual, os relés e contatores podem ser controlados diretamente através do aumento dos contatos para obter uma parada de inicialização automática ou alarme do equipamento (como alarme de sobrepressão para vasos de pressão e manutenção da pressão do pipeline)

C. Função Dual
Ele pode não apenas exibir a pressão em tempo real como um medidor de pressão comum, mas também atuar como um elemento de controle, simplificando o design do sistema e economizando custos.

Iii. Notas de uso
· Evite o limite frequente dos contatos (que é propenso a desgastar), e é necessário definir razoavelmente a faixa de pressão e reduzir o número de operações.
· A capacidade de contato é limitada: ao controlar o equipamento de alta potência, é necessário que um contator seja usado em conjunto.
· Limpe regularmente os contatos para evitar a oxidação que causa contato ruim e afeta a confiabilidade.


Em suma, o "segredo" do contato elétrico manômetro está em integrar perfeitamente a medição de pressão com controle elétrico, alcançando o gerenciamento de pressão automatizado através de uma estrutura simples e é amplamente utilizada no abastecimento de água, engenharia química, máquinas e outros campos.
