Veja detalhes O processo escolhido deve ser baseado nas características do meio, nas condições de medição, nos requisitos de instalação e nas demandas de precisão. Ele deve corresponder aos parâmetros de forma abrangente, como o material do diafragma, a forma estrutural e o alcance, para garantir que o instrumento seja adequado para o local e possa garantir a precisão da medição.
I. Defina claramente as características do meio medido
· Resistência à corrosão: selecione o material da membrana com base na acidez e na alcalinidade, bem como nas propriedades oxidantes e redutoras do meio:
Ácido fraco comum/álcali: 304/316 Diafragma de aço inoxidável
Altamente corrosivo (como ácido sulfúrico concentrado, aqua regia): Hastelloy (C-276), liga de monel ou politetrafluoroetileno (PTFE) diafragma
Indústria de alimentos/farmacêuticos: deve cumprir os padrões da FDA de diafragmas sanitários de aço inoxidável 316L (como borracha de silicone).
· Conteúdo de viscosidade/partícula: Para meio de alta viscosidade ou meios contendo partículas (como lama, tinta), selecione uma estrutura de membrana plana ou convexa resistente ao entupimento para evitar o desgaste da membrana.
· Risco de toxicidade/incêndio: Para meios tóxicos ou inflamáveis/explosivos, é necessário um diafragma de conexão de flange de vedação com excelente desempenho de vedação para evitar vazamentos.
Ii. Determinar as condições de medição e parâmetros
· Faixa de pressão:
A faixa de medição padrão é ajustada em 1,3 a 1,5 vezes o limite superior (por exemplo, se a pressão máxima for 1 MPa, selecione um intervalo de 1,6 MPa).
Para cenários de pressão pulsante (como na tomada da bomba), um intervalo que é pelo menos o dobro do pico de pressão deve ser selecionado para impedir que o diafragma seja danificado devido à fadiga.
· Faixa de temperatura
Quando a temperatura média é muito alta (por exemplo,> 200 ℃), é necessário selecionar um material de diafragma resistente a alta temperatura (como a liga Hastelloy) ou instalar um tubo de condensador.
Em ambientes de temperatura extremamente baixa (como abaixo -40 ℃), é necessário confirmar a resistência de baixa temperatura do material do diafragma (como a borracha de flúor).
· Condições ambientais: para cenários com vibrações frequentes (como compressores), é necessário selecionar um medidor de diafragma com uma estrutura de amortecimento para impedir que o ponteiro sacuda e afete a leitura.

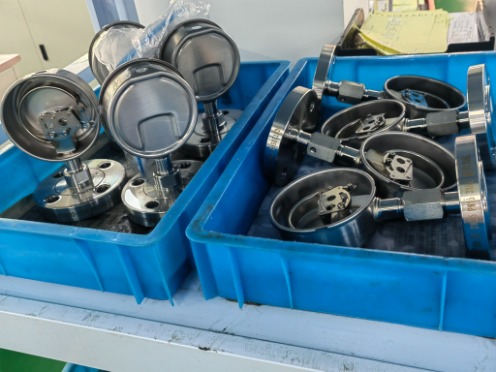

Iii. Compatibilidade estrutural de forma e instalação
| Tipo estrutural | Característica | ||||||
| Tipo de membrana plana | Diafragma plana, simplificação simples | ||||||
| Tipo de membrana convexa (membrana ondulada) | A protuberância do diafragma aumenta a resistência à compressão | ||||||
| Tipo rosqueado | Conexão direta de threads, instalação fácil | ||||||
| Tipo de flange | Bom desempenho de vedação, adequado para ambientes de alta pressão/ácido | ||||||
| Higiênico (tipo de instalação rápida) | Conexão anulada, fácil de limpar, sem cantos mortos | ||||||
4. Os requisitos de instalação e interface correspondentes
· Especificações da interface: as interfaces comuns incluem M20*1.5, G1/2, NPT1/4, etc. Eles devem ser consistentes com a interface do pipeline ou equipamento.
· Método de instalação: instalação vertical (com o mostrador voltado para cima) ou instalação horizontal. Para o tipo de flange, é necessário garantir que o espaçamento dos orifícios dos parafusos rosqueados esteja em conformidade com os padrões de tubulação (como DN50, PN16).
V. Precisão e nível de proteção
· Grau de precisão: os níveis de precisão comumente usados são de 1,0 grau e 1,6 grau (erro ± 1% a ± 1,6%). Para medições precisas (como em laboratórios), o grau de 0,5 pode ser selecionado.
· Nível de proteção: Para ambientes externos ou úmidos, selecione um nível de IP65 ou acima para impedir que a água entre e afete os componentes internos.
Considerações de seleção
Compatibilidade do meio com o material do diafragma
· Por exemplo, as membranas de politetrafluoroetileno (PTFE) são resistentes a ácidos fortes e bases fortes, mas não são adequadas para metais fundidos de alta temperatura; A Hastelloy C-276 é adequada para mídia contendo íons flúor, mas é relativamente caro.
Requisito de compensação de temperatura
· Quando a temperatura do meio difere significativamente da temperatura ambiente (por exemplo,> 50 ℃), a influência da temperatura na elasticidade do diafragma precisa ser considerada. Nesses casos, um medidor de diafragma com compensação de temperatura pode ser selecionado.
Custo e equilíbrio de valor pelo dinheiro
· Materiais especiais (como liga de titânio) para vedações de diafragma têm altos custos. É necessário selecioná-los com base nas condições de trabalho e requisitos específicos para evitar o excesso de tamanho, que podem levar ao desperdício.
Referência para casos de seleção
Cena
· Uma empresa química precisa medir a pressão de uma tubulação de ácido clorídrico de 30% de concentração (com uma temperatura de 80 ℃ e uma pressão variando de 0 a 0,8 MPa).
Sugestões de seleção
Material do diafragma: Hastelloy C-276 (resistente à corrosão do ácido clorídrico).
Forma estrutural: Tipo de flange (DN25, PN10) - evita vazamento.
Faixa: 1,0 MPa (0,8 MPa * 1,25 vezes).
Precisão: 1,6 grau, nível de proteção: IP65.
Resumo:
A seleção de diafragma manômetros de pressão deve ser baseado no princípio "Médio - Condições de Operação - Instalação". Através de correspondência precisa de materiais, estruturas e faixas de medição, pode -se alcançar um equilíbrio entre a confiabilidade da medição e a economia. Especialmente em indústrias como engenharia química, processamento de alimentos e petróleo, a seleção correta é crucial para garantir a segurança da produção e a precisão dos dados.
