1. Introdução aos manômetros

1.1 O que é um manômetro?

Um manômetro é um dispositivo usado para medir a fouça exercida pou um fluido - gás ou líquido - dentro de um sistema. Ele fornece uma indicação visual ou digital dos níveis de pressão, ajudando os operadores a manter uma operação segura e eficiente em diversas aplicações industriais, comerciais e residenciais. Os manômetros são ferramentas fundamentais em engenharia, fabricação, HVUmC, sistemas automotivos, dispositivos médicos e inúmeras outras áreas onde o monitoramento da pressão é fundamental.

Um maioria dos medidores mede a pressão relativa à pressão atmosférica (conhecida como pressão manométrica ), embora muitos instrumentos especializados também meçam pressão absoluta ou diferencial. Sejam mecânicos ou eletrônicos, os manômetros desempenham um papel vital para garantir o desempenho, a segurança e a conformidade do equipamento com os padrões da indústria.

1.2 Por que os manômetros são importantes?

Os manômetros são essenciais por vários motivos importantes:

• Garantia de segurança: Muitos sistemas industriais operam sob alta pressão. A medição precisa da pressão ajuda a prevenir falhas de equipamentos, vazamentos e acidentes catastróficos.

• Otimização de desempenho: Níveis de pressão adequados garantem que bombas, compressores, caldeiras e sistemas hidráulicos funcionem com eficiência.

• Conformidade Regulatória: Muitas indústrias – como petróleo e gás, processamento químico e farmacêutica – exigem monitoramento de pressão documentado para segurança e controle de qualidade.

• Solução de problemas: Umbnormal pressure readings help identify issues such as blockages, leaks, malfunctioning valves, or system inefficiencies.

• Redução de custos: Monitorar e manter a pressão correta reduz o desgaste do equipamento e diminui o consumo de energia.

Sem medições de pressão confiáveis, as operações industriais seriam muito menos previsíveis e significativamente mais perigosas.

1.3 Breve História da Medição de Pressão

A evolução da medição de pressão abrange mais de três séculos:

• Começos do século 17: O estudo da pressão começou com pioneiros como Evangelista Torricelli , que inventou o primeiro barômetro de mercúrio em 1643. Isso lançou as bases para a compreensão da pressão atmosférica.

• Inovação do tubo Bourdon (1849): Engenheiro francês Eugene Bourdon introduziu o manômetro com tubo Bourdon, um dispositivo mecânico ainda amplamente utilizado hoje. Seu design simples e robusto transformou as indústrias, fornecendo medições de pressão precisas e acessíveis.

• Revolução Industrial: Ums steam engines, boilers, and heavy machinery became widespread, pressure gauges became essential for safe operation.

• Avanços do século 20: Sensores eletrônicos, transdutores de pressão e medidores digitais trouxeram precisão e capacidade de dados sem precedentes.

• Era Moderna: A medição de pressão atual inclui sensores sem fio, medidores inteligentes habilitados para IoT e instrumentação digital ultraprecisa usada na indústria aeroespacial, energia e fabricação avançada.

2.Tipos de manômetros

Os manômetros vêm em vários designs para se adequar a diferentes faixas de pressão, tipos de meios e condições ambientais. Eles geralmente se enquadram em três categorias principais: mecânico , eletrônico e especialidade medidores de pressão. Compreender esses tipos ajuda os usuários a selecionar o medidor certo para sua aplicação específica.

---

2.1 Manômetros Mecânicos

Os manômetros mecânicos são os mais utilizados e contam com elementos elásticos que se deformam sob pressão. Sua simplicidade, durabilidade e independência da energia elétrica os tornam ideais para ambientes industriais.

2.1.1 Medidores de Tubo Bourdon

O Tubo Bourdon é o projeto de manômetro mecânico mais comum. Consiste em um tubo de metal oco e curvo que se endireita quando a pressão entra nele. O movimento é transferido para um ponteiro no mostrador do medidor.

Tubo Bourdon Tipo C

• O most standard design.

• Formato de tubo semicircular.

• Adequado para pressões médias a altas.

• Usado em petróleo e gás, sistemas hidráulicos e máquinas industriais em geral.

Tubo Bourdon Espiral

• Feito de tubo enrolado em forma de espiral.

• Umllows greater travel of the free end of the tube, improving sensitivity.

• Usado para instrumentos industriais de maior precisão.

Tubo Bourdon Helicoidal

• Um metal tube wound into a helix shape.

• Oferece a maior capacidade de deslocamento entre os designs Bourdon.

• Ideal para aplicações de alta pressão e medição de precisão.

2.1.2 Medidores de Diafragma

Os manômetros de diafragma usam um membrana flexível que desvia quando exposto à pressão. Eles são ideais para:

• Medindo faixas de baixa pressão

• Meio corrosivo

• Fluidos viscosos ou contaminados

As aplicações comuns incluem processamento de alimentos, produtos farmacêuticos e fábricas de produtos químicos.

2.1.3 Medidores de Fole

Os medidores de fole consistem em um elemento cilíndrico ondulado que se expande ou contrai sob pressão.

• Adequado para pressão baixa a moderada

• Fornece excelente sensibilidade

• Frequentemente usado em sistemas HVAC, reguladores de gás e equipamentos de laboratório

---

2.2 Manômetros Eletrônicos

Os manômetros eletrônicos convertem a pressão em um sinal elétrico usando sensores como piezoelétricos, extensômetros ou elementos capacitivos.

2.2.1 Transdutores de Pressão

Um transdutor de pressão produz uma saída elétrica (milivolt, volt ou mA) proporcional à pressão.

• Usado para aquisição de dados

• Essencial para automação e monitoramento remoto

• Comum em sistemas aeroespaciais, de testes automotivos e de controle industrial

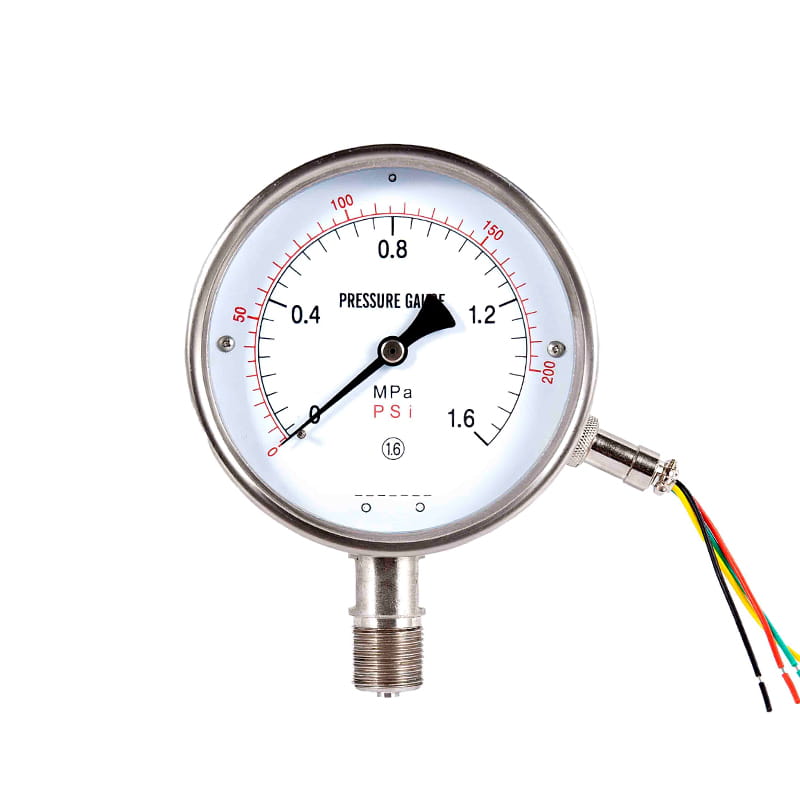

2.2.2 Transmissores de Pressão

Os transmissores são transdutores avançados que incluem condicionamento de sinal e fornecem saídas padronizadas, como 4–20 mA .

• Construído para ambientes industriais agressivos

• Usado em estações de petróleo e gás, processamento químico e tratamento de água

• Oferece alta precisão e estabilidade a longo prazo

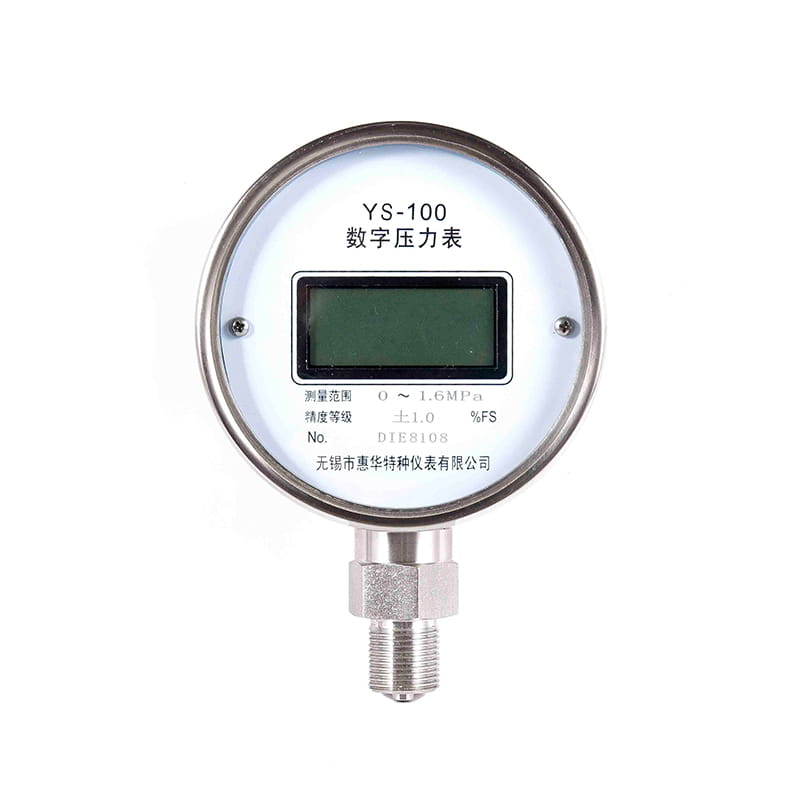

2.2.3 Manômetros Digitais

Os medidores digitais apresentam sensores eletrônicos emparelhados com um display digital.

• Números fáceis de ler substituindo mostradores analógicos

• Muitas vezes incluem recursos como registro de dados, captura de pico ou conectividade sem fio

• Ideal para calibração em campo, testes e aplicações portáteis

---

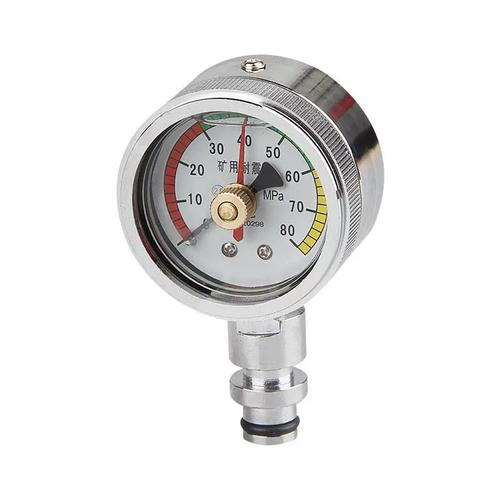

2.3 Manômetros Especiais

Ose gauges are designed for unique measurement conditions.

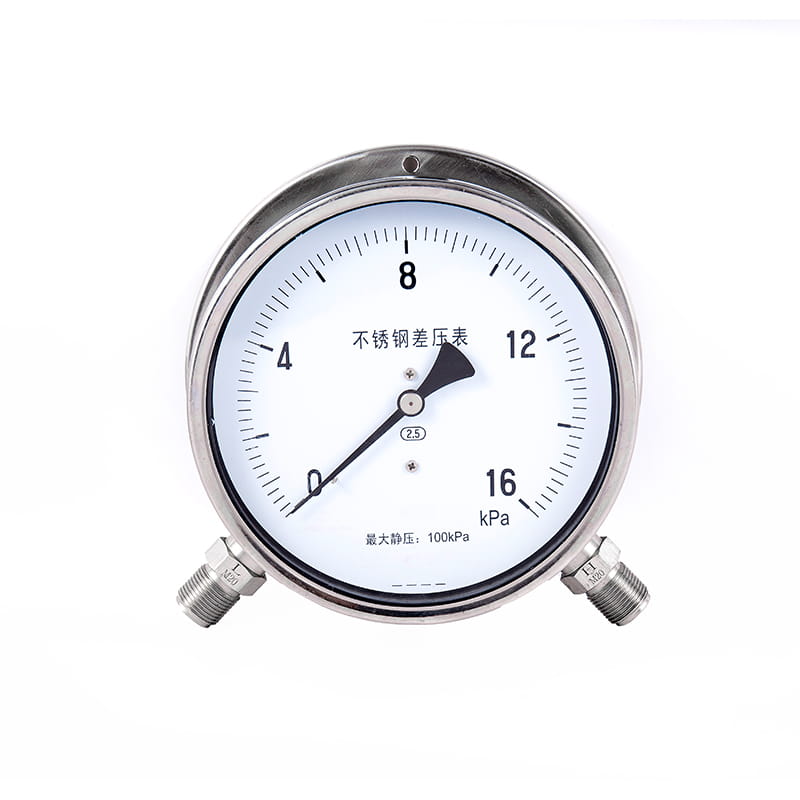

2.3.1 Manômetros Diferenciais

Os medidores diferenciais medem a diferença de pressão entre dois pontos.
Umpplications:

• Monitoramento de filtros

• Medição de vazão

• Balanceamento de pressão em salas limpas e HVAC

2.3.2 Manômetros Absolutos

Umbsolute gauges reference pressure against a vácuo perfeito .
Usado para:

• Pesquisa científica

• Umerospace testing

• Processos industriais de alta precisão

2.3.3 Medidores de Vácuo

Os medidores de vácuo medem a pressão abaixo dos níveis atmosféricos. Os tipos incluem:

• Medidores de vácuo mecânicos

• Ormal conductivity gauges

• Medidores de ionização

Comumente usado em sistemas de laboratório, bombas de vácuo, fabricação de semicondutores e refrigeração.

3.Como funcionam os manômetros

Compreender como funcionam os manômetros ajuda os usuários a escolher o tipo certo e garante instalação e manutenção adequadas. Embora os projetos variem, todos os manômetros funcionam convertendo a força exercida por um fluido em um valor legível.

---

3.1 Princípio de Funcionamento de Medidores Mecânicos

Os manômetros mecânicos dependem de deformação elástica . Quando a pressão é aplicada a um elemento interno, ele muda de forma. Este movimento é traduzido para o ponteiro ou indicador do medidor.

Os principais elementos mecânicos incluem:

Mecanismo de tubo Bourdon

• Um curved, hollow metal tube receives internal pressure.

• Ums pressure increases, the tube straightens slightly.

• O resulting motion is amplified by gears and levers, moving the dial pointer.

• Ideal para pressões médias a altas e uso industrial em geral.

Operação do diafragma

• Um thin, circular metal membrane deflects under pressure.

• A deflexão é amplificada por meio de ligação mecânica.

• Adequado para medições de baixa pressão e meios corrosivos ou viscosos.

Função de fole

• Um series of concentric metal folds expand or contract with pressure changes.

• Oferece excelente sensibilidade e precisão.

• Usado em HVAC, regulação de gás e medição de baixa pressão.

Os medidores mecânicos são apreciados por sua simplicidade, durabilidade e independência da energia elétrica, tornando-os indispensáveis ​​nas indústrias pesadas.

---

3.2 Princípio de Funcionamento dos Medidores Eletrônicos

Os manômetros eletrônicos dependem de sensores sensíveis à pressão que convertem a força mecânica em um sinal elétrico.

Tecnologias de sensores comuns:

Sensores de extensômetro

• A pressão deforma um diafragma metálico.

• Os extensômetros detectam a deformação como uma mudança na resistência elétrica.

• Alta precisão e excelente estabilidade a longo prazo.

Sensores Piezoelétricos

• A pressão aplicada aos cristais piezoelétricos gera uma carga elétrica.

• Altamente responsivo, adequado para pressão dinâmica ou pulsante.

Sensores capacitivos

• A pressão altera a distância entre duas placas do capacitor.

• Ideal para aplicações de baixa pressão com alta sensibilidade.

Processamento de Sinal

Os medidores eletrônicos convertem a saída do sensor em sinais elétricos digitais ou analógicos:

• Sinais em milivolts (mV)

• Saídas de tensão (0–5 V, 0–10 V)

• Loops de corrente (4–20 mA)

Ose signals may feed data loggers, control systems, or display modules. Digital pressure gauges integrate this functionality into a single compact unit, offering precise, easily readable measurements.

---

3.3 Compreendendo as unidades de pressão (PSI, Barra, kPa, etc.)

A pressão pode ser medida usando diversas unidades comuns, e compreendê-las garante uma interpretação precisa.

Unidades de pressão populares:

• PSI (libras por polegada quadrada)
  Mais comum nos EUA. Usado em sistemas automotivos, HVAC e industriais.

• Bar
  Amplamente utilizado na Europa e nas indústrias internacionais.
  1 bar ≈ pressão atmosférica ao nível do mar (14,5 psi).

• kPa (Quilopascal)
  Unidade métrica padrão para pressão.
  Freqüentemente usado em aplicações científicas e de engenharia.

• MPa (Megapascal)
  Comum em sistemas hidráulicos de alta pressão.

• polHg / mmHg
  Usado para medição de vácuo e pressão barométrica.

• Torr
  Unidade científica especializada (1 Torr ≈ 1 mmHg).

Manômetro vs. Pressão Absoluta:

• Pressão Manométrica (PSIG)
  Mede a pressão relativa à pressão atmosférica.
  A maioria dos manômetros industriais usa isso.

• Umbsolute Pressure (PSIA)
  Mede a pressão em relação ao vácuo.
  Necessário para processos de alta precisão, como trabalhos aeroespaciais ou científicos.

Compreender como os medidores funcionam e como as unidades de pressão diferem garante seleção, instalação e solução de problemas precisas em ambientes industriais e comerciais.

4.Aplicações de manômetros

Os manômetros são ferramentas essenciais em inúmeras indústrias. Sua capacidade de monitorar e controlar a pressão do fluido os torna essenciais para segurança, otimização de desempenho, conformidade ambiental e proteção de equipamentos. Abaixo estão os principais setores onde os manômetros desempenham um papel vital.

---

4.1 Aplicações Industriais

4.1.1 Indústria de Petróleo e Gás

No setor de petróleo e gás, os manômetros ajudam a gerenciar condições de pressão extrema na perfuração, extração e refino.
Os usos típicos incluem:

• Monitorando a pressão da cabeça do poço

• Garantindo a segurança em tubulações e compressores

• Medição de pressão em processos de separação e refino

• Detectando vazamentos e prevenindo explosões

Medidores mecânicos com tubo Bourdon e transmissores eletrônicos robustos são comumente usados devido à sua durabilidade em ambientes agressivos.

4.1.2 Processamento Químico

As fábricas de produtos químicos exigem controle preciso da pressão para manter a eficiência da reação e evitar condições perigosas.
Umpplications include:

• Monitoramento da pressão do reator

• Gerenciamento de sistemas corrosivos de líquidos e gases

• Proteção de bombas, trocadores de calor e linhas de processo

Medidores de diafragma e vedação química são amplamente utilizados porque resistem a meios corrosivos e viscosos.

4.1.3 Tratamento de Água e Efluentes

Em instalações de tratamento de água, os manômetros ajudam a garantir o desempenho estável do sistema e a conformidade com as regulamentações ambientais.
Principais aplicações:

• Monitoramento de entrada e saída da bomba

• Verificações de pressão diferencial do sistema de filtragem

• Regulação de pressão em tubulações

• Monitoramento de sistemas de aeração e dosagem de produtos químicos

Os manômetros diferenciais são especialmente úteis para monitoramento do desempenho do filtro.

---

4.2 Sistemas HVAC

Os sistemas de aquecimento, ventilação e ar condicionado dependem de manômetros para garantir fluxo de ar adequado, carga de refrigerante e equilíbrio do sistema.
Usos comuns:

• Medição da pressão do refrigerante em sistemas de refrigeração

• Monitorando a pressão da caldeira

• Verificação de sistemas de água gelada e vapor

• Equilibrar a pressão do ar em salas limpas ou hospitais

Os profissionais de HVAC freqüentemente usam medidores de pressão digitais por sua precisão e conveniência durante diagnósticos no local.

---

4.3 Indústria Automotiva

A medição da pressão é essencial para a segurança, desempenho e eficiência do veículo.
Umutomotive applications include:

• Monitoramento da pressão dos pneus

• Medição da pressão do óleo

• Teste de pressão do sistema de injeção de combustível

• Monitoramento da pressão de reforço do turbocompressor

• Diagnóstico do sistema de freio

Os medidores digitais e mecânicos desempenham papéis importantes em garagens, instalações de fabricação e sistemas de bordo de veículos.

---

4.4 Equipamentos Médicos

Os dispositivos médicos dependem muito da medição precisa da pressão para garantir a segurança do paciente e a aplicação precisa do tratamento.
Os exemplos incluem:

• Reguladores de oxigênio

• Umnesthesia machines

• Ventiladores

• Monitores de pressão arterial

• Autoclaves de esterilização

Ose applications demand high accuracy, strict calibration, and reliable performance under varying conditions.

5. Selecionando o manômetro correto

A escolha do manômetro correto é essencial para precisão, segurança e desempenho a longo prazo. Um medidor mal selecionado pode levar a leituras incorretas, falha do equipamento ou condições operacionais perigosas. Os fatores a seguir ajudam a garantir que você selecione o manômetro ideal para sua aplicação.

---

5.1 Faixa de Pressão

Selecionar a faixa de pressão correta é uma das etapas mais importantes.

Melhores práticas:

• Escolha um medidor onde o a pressão operacional normal cai entre 25% e 75% da faixa completa.

• Umvoid selecting a gauge that will operate near its maximum capacity to prevent mechanical fatigue.

• Para cargas pulsantes ou de choque, selecione um medidor com faixa de pressão mais alta ou um equipado com um caixa cheia de líquido para amortecer as vibrações.

Por que é importante:

Operar um medidor próximo ao seu limite reduz a vida útil, aumenta o desgaste e reduz a precisão.

---

5.2 Precisão

A precisão do medidor determina o quão próxima uma medição está da pressão real.

Graus de precisão comuns:

• ±0,1% a ±0,25% — Medidores digitais ou de laboratório de alta precisão

• ±0,5% a ±1% - Medidores de nível industrial

• ±2% a ±3% - Medidores de uso geral

Exemplos de uso:

• Laboratórios de calibração exigem medidores digitais ou medidores de teste de alta precisão.

• Aplicações industriais gerais geralmente usam medidores mecânicos com precisão de ± 1%.

• HVAC e automotivo normalmente usam precisão de ±2% a ±3%.

Informações principais:

Maior precisão geralmente significa maior custo, portanto escolha com base nas necessidades da aplicação – não mais do que o necessário.

---

5.3 Compatibilidade de mídia

O fluid (gas or liquid) being measured plays a major role in gauge selection.

As considerações incluem:

• Meio corrosivo → Use internos de aço inoxidável ou vedações de diafragma

• Fluidos viscosos ou contaminados → Escolha medidores de diafragma ou vedação química

• Serviço de oxigênio → O medidor deve ser limpo para uso de oxigênio

• Mídia de alta temperatura → Pode exigir elementos de resfriamento ou sistemas capilares

Por que é importante:

A compatibilidade incorreta do material pode causar corrosão, ruptura do diafragma ou leituras imprecisas.

---

5.4 Condições Ambientais

O surrounding environment can significantly influence gauge performance and lifespan.

Principais fatores ambientais:

• Temperatura: Temperaturas altas ou baixas afetam a precisão; escolha medidores com compensação de temperatura, se necessário.

• Vibração: Os medidores cheios de líquido reduzem a vibração do ponteiro e prolongam a vida útil.

• Umidade ou produtos químicos: Use medidores hermeticamente selados ou com classificação IP.

• Exposição ao ar livre: Escolha designs resistentes a UV, aço inoxidável ou à prova de intempéries.

Situações Especiais:

• Áreas perigosas podem exigir UmTEX-certified or intrinsecamente seguro medidores.

• Os ambientes marinhos beneficiam de materiais resistentes à corrosão.

---

5.5 Tamanho do medidor e tipo de conexão

O dimensionamento adequado e a conexão correta garantem fácil visibilidade e instalação correta.

Tamanho do mostrador:

Tamanhos típicos: 1,5", 2", 2,5", 4", 6"

• Mostradores maiores oferecem melhor legibilidade, especialmente em ambientes industriais.

• Mostradores menores são adequados para espaços apertados ou equipamentos portáteis.

Tipos de conexão:

• NPT (rosca de tubo nacional) — Comum em aplicações industriais dos EUA

• BSP (tubo padrão britânico) — Comum na Europa e na Ásia

• Conexões flangeadas — Usado para sistemas grandes ou de alta pressão

Estilos de montagem:

• Montagem inferior

• Montagem traseira

• Montagem em painel

A seleção da conexão correta garante uma instalação sem vazamentos e confiabilidade a longo prazo.

---

A seleção do manômetro correto requer uma consideração cuidadosa da faixa de pressão, precisão, compatibilidade do meio, condições ambientais e projeto físico. A seleção adequada garante segurança, desempenho e economia durante toda a vida útil do medidor.

6.Instalação de manômetros

A instalação correta é essencial para garantir leituras precisas, prolongar a vida útil do medidor e manter a segurança do sistema. Mesmo medidores de alta qualidade de marcas como WIKA, Ashcroft ou Dwyer podem fornecer resultados não confiáveis se instalados incorretamente. Esta seção aborda a preparação, um guia de instalação passo a passo e erros comuns a serem evitados.

---

6.1 Preparação e Medidas de Segurança

Antes de instalar um manômetro, a preparação adequada é crucial.

Segurança em primeiro lugar:

• Umlways despressurizar o sistema antes da instalação.

• Use apropriado EPI como luvas, óculos e roupas de proteção.

• Verifique se o medidor faixa de pressão , materiais e tamanho são adequados para a aplicação.

• Certifique-se de que o meio do processo seja compatível com as peças molhadas do medidor (por exemplo, aço inoxidável, latão, vedações de diafragma).

• Inspecione todas as roscas, adaptadores e conexões quanto a danos.

Ferramentas e materiais necessários:

• Chaves (abertas ou ajustáveis)

• Selante de rosca ou fita PTFE

• Hardware de montagem (se estiver usando montagem em painel ou suporte)

• Certificado de calibração (para teste antes do uso, se necessário)

A preparação adequada evita vazamentos, danos e leituras incorretas após a instalação.

---

6.2 Guia de instalação passo a passo

Siga estas etapas para uma instalação segura e eficaz do manômetro.

Etapa 1: verifique o local de instalação

Escolha um ponto de montagem que seja visível, acessível e livre de vibração excessiva.

• Para ambientes vibrantes (por exemplo, bombas, compressores), use um esnobador ou escolha um medidor cheio de líquido .

• Para linhas de alta temperatura, instale elementos de resfriamento or tubos capilares .

Etapa 2: aplicar o selante corretamente

Use fita PTFE ou selante de rosca para evitar vazamentos.

• Enrole a fita no sentido horário somente nas roscas macho.

• Umvoid getting sealant inside the gauge connection to prevent obstruction.

Etapa 3: monte o medidor com cuidado

Rosqueie o medidor em sua conexão manualmente para evitar rosqueamento cruzado.

• Use uma chave inglesa no chaves planas , não no alojamento do medidor.

• Aperte firmemente, mas evite apertar demais para evitar danos à rosca ou à caixa.

Etapa 4: pressurize o sistema lentamente

Uma vez instalado, introduza gradualmente pressão no sistema.

• Monitore o ponteiro do medidor ou o display digital para verificar a estabilidade.

• Verifique se há vazamentos ao redor do ponto de conexão usando um teste de sabão, se necessário.

Etapa 5: verifique a precisão e a estabilidade

Umfter installation, compare readings with a reference gauge or known pressure source.

• Para aplicações críticas, execute um verificação de calibração de linha de base .

A instalação adequada garante confiabilidade a longo prazo e desempenho preciso.

---

6.3 Erros comuns de instalação a serem evitados

Mesmo pequenos erros durante a instalação podem levar a leituras imprecisas ou falhas no medidor. Evite as seguintes armadilhas:

1. Apertar demais o medidor

O torque excessivo pode deformar as roscas, quebrar o soquete do medidor ou danificar o mecanismo interno.

2. Instalação do medidor em áreas de alta vibração sem proteção

Umlways use snubbers, dampeners, or liquid-filled gauges when dealing with pulsation or vibration.

3. Exposição do medidor ao calor excessivo

Linhas de processo de alta temperatura podem destruir o interior do medidor. Use adaptadores de resfriamento ou sifões.

4. Uso de selantes inadequados

Selantes químicos não projetados para o meio podem causar contaminação ou bloquear o elemento sensor.

5. Montagem do medidor na orientação errada

Os medidores devem ser instalados na vertical, a menos que sejam especificamente projetados de outra forma.

6. Ignorando os requisitos de compatibilidade

A incompatibilidade do meio pode causar corrosão, ruptura do diafragma e falha repentina do medidor.

7. Instalação do manômetro sem dispositivos de alívio de pressão

Em sistemas de alta pressão, válvulas de alívio devem ser instaladas para proteger o manômetro contra picos repentinos.

7. Calibração de manômetros

A calibração é essencial para garantir que um manômetro mede com precisão durante toda a sua vida útil. Com o tempo, o desgaste mecânico, as mudanças de temperatura, a vibração e os fatores ambientais fazem com que os medidores se desviem de sua precisão original. A calibração regular garante desempenho confiável, segurança e conformidade com os padrões da indústria.

---

7.1 Por que a calibração é importante

A calibração verifica e ajusta a leitura de um manômetro para corresponder a um padrão de pressão conhecido e certificado. Ele garante a precisão e confiabilidade do instrumento.

Principais razões para calibração:

• Umccuracy Assurance: Evita leituras falsas que podem causar danos ao equipamento ou níveis de pressão inseguros.

• Conformidade Regulatória: Indústrias como petróleo e gás, farmacêutica e processamento químico exigem procedimentos de calibração documentados.

• Segurança: Leituras de pressão incorretas podem causar falhas no sistema, vazamentos ou explosões.

• Eficiência do processo: A calibração adequada mantém um desempenho consistente e reduz o tempo de inatividade.

• Controle de qualidade: Crítico em ambientes de precisão, como testes de laboratório, dispositivos médicos ou fabricação.

Se um medidor não for calibrado regularmente, mesmo pequenos desvios podem comprometer as operações e a segurança.

---

7.2 Métodos de Calibração

A calibração de manômetros normalmente usa instrumentos de referência rastreáveis e altamente precisos. Duas das ferramentas de calibração mais utilizadas são o testador de peso morto e o comparador de pressão .

---

7.2.1 Testador de Peso Morto

O testador de peso morto é considerado o método mais preciso para calibrar manômetros e é frequentemente usado como padrão primário.

Como funciona:

• Massas conhecidas (pesos) são colocadas em um pistão.

• O weights generate a precise pressure proportional to force/area.

• O generated pressure is applied to the gauge under test.

• O gauge reading is compared to the known reference pressure.

Umdvantages:

• Precisão extremamente alta (±0,015% ou melhor)

• Amplamente utilizado para calibração de laboratório e de alta precisão

• Fornece referência de pressão estável e repetível

Ideal para:

• Laboratórios de calibração

• Aplicações industriais de alta precisão

• Fabricantes de medidores

---

7.2.2 Comparador de Pressão

Um comparador de pressão é mais conveniente para calibração em campo e oficina.

Como funciona:

• O comparator pressurizes a closed system containing both the test gauge and a highly accurate reference gauge (often a digital pressure gauge or pressure calibrator).

• O readings are compared at several pressure points.

Umdvantages:

• Mais rápido e fácil do que um testador de peso morto

• Adequado para calibração no local

• Compatível com uma ampla gama de medidores

Ideal para:

• Instalações industriais

• Departamentos de manutenção

• Empresas de HVAC e serviços mecânicos

---

7.3 Frequência de Calibração

O recommended calibration interval depends on several factors, including application, industry standards, and gauge usage conditions.

Diretrizes Gerais:

• Uso industrial típico: Calibrar anualmente

• Sistemas de alta vibração ou pulsantes: Cada 3–6 meses

• Aplicações críticas (médicas, aeroespaciais, químicas): Cada 3 meses ou por requisitos regulatórios

• Novos medidores: Verifique a calibração antes do uso inicial

• Umfter any mechanical shock: Calibrar immediately

Fatores que afetam o intervalo de calibração:

• Condições ambientais (temperatura, vibração, umidade)

• Pressão operacional em relação à faixa manométrica

• Frequência dos ciclos de pressão

• Corrosividade da mídia

• Qualidade do medidor e especificações do fabricante

Melhores práticas:

Mantenha um registro de calibração mostrando datas, resultados, ajustes e detalhes técnicos para acompanhar o desempenho do medidor ao longo do tempo.

---

A calibração regular é essencial para manter a precisão, garantir a segurança e prolongar a vida útil dos seus manômetros. Seja usando métodos padrão de laboratório, como testadores de peso morto, ou ferramentas práticas de campo, como comparadores de pressão, o estabelecimento de um programa de calibração estruturado garante medições de pressão confiáveis ​​e consistentes.

8. Manutenção de manômetros

A manutenção adequada garante que os manômetros permaneçam precisos, seguros e confiáveis durante toda a sua vida útil. Mesmo os medidores da mais alta qualidade de marcas como WIKA, Ashcroft, Dwyer, Winters ou Weiss podem deteriorar-se se não forem inspecionados e mantidos adequadamente. Esta seção aborda inspeção de rotina, limpeza e solução de problemas comuns.

---

8.1 Inspeção Regular

A inspeção de rotina é essencial para identificar sinais precoces de desgaste, danos ou mau funcionamento.

Lista de verificação de inspeção:

• Verifique o comportamento do ponteiro:
  Certifique-se de que ele retorne a zero quando despressurizado e se mova suavemente sem emperrar.

• Inspecione o mostrador e a lente:
  Procure condensação, rachaduras, descoloração ou mostradores soltos.

• Examine o tubo Bourdon ou diafragma (se visível):
  Sinais de deformação indicam sobrepressão ou danos por pulsação.

• Verifique a caixa quanto a corrosão ou vazamentos:
  Especialmente importante em ambientes químicos, externos ou marinhos.

• Verifique as conexões de pressão:
  Certifique-se de que não haja vazamentos, roscas descascadas ou conexões soltas.

• Procure vibração ou pulsação:
  Movimentos repetidos podem causar tremores no ponteiro, perda de precisão e fadiga.

Frequência de inspeção recomendada:

• Aplicações industriais: Mensalmente

• Aplicações de alta precisão ou perigosas: Semanalmente

• Uso geral/HVAC/automotivo: Cada 3–6 months

---

8.2 Procedimentos de Limpeza

Contaminantes como sujeira, óleo, umidade ou resíduos químicos podem afetar o desempenho de um medidor. A limpeza adequada mantém os medidores funcionando corretamente e prolonga sua vida útil.

Etapas de limpeza:

1. Limpeza de superfície externa

• Limpe a caixa e a lente do medidor com um pano macio.

• Use sabão neutro ou produtos de limpeza à base de álcool – evite produtos químicos abrasivos.

2. Limpeza da porta de conexão

• Remova detritos ou acúmulos da conexão do processo.

• Para meios pegajosos ou viscosos, lave com um fluido de limpeza compatível.

• Nunca utilize ferramentas afiadas que possam riscar ou deformar a conexão.

3. Limpeza Interna (Quando Aplicável)

• Realizado apenas em medidores projetados para facilidade de manutenção ou com diafragmas removíveis.

• Faça não medidores abertos, selados ou cheios de líquido, pois isso anula a maioria das garantias.

4. Manuseie os medidores cheios de líquido com cuidado

• Se o fluido de enchimento (geralmente glicerina ou silicone) ficar turvo ou vazar, o medidor pode precisar ser recarregado ou substituído.

Segurança de limpeza:

• Umlways depressurize the system before starting.

• Confirme a compatibilidade química dos agentes de limpeza com os materiais do medidor.

---

8.3 Solução de problemas comuns

Os manômetros podem apresentar uma série de problemas operacionais. Abaixo estão os sintomas comuns, suas causas prováveis ​​e soluções recomendadas.

---

Problema 1: a leitura do medidor é imprecisa

Possíveis causas:

• Desvio de calibração

• Danos mecânicos (fadiga do tubo Bourdon, desgaste do diafragma)

• Exposição a temperaturas extremas

• Vibração ou pulsação

• Eventos de sobrepressão

Soluções:

• Calibrar the gauge

• Instale um amortecedor ou restritor

• Substitua partes internas danificadas

• Use um manômetro com uma faixa de pressão mais alta

• Realoque ou isole o medidor de fontes de calor

---

Questão 2: ponteiros ou hesitações

Possíveis causas:

• Corrosão interna

• Sujeira ou contaminantes

• Danos por vibração

• Ponteiro torto ou movimento danificado

Soluções:

• Limpe ou substitua o medidor

• Use um medidor cheio de líquido

• Umdd vibration dampening

• Substitua o ponteiro torto ou mecanismo interno

---

Problema 3: Embaçamento ou umidade dentro da lente

Possíveis causas:

• Entrada de umidade em ambientes úmidos

• Falha na vedação da caixa

• Flutuações rápidas de temperatura

Soluções:

• Use medidores hermeticamente selados ou com classificação IP

• Instale um medidor com uma caixa ventilada ou cheia de líquido

• Substitua ou repare vedações defeituosas

---

Problema 4: O medidor não retorna a zero

Possíveis causas:

• Deformação permanente do tubo Bourdon

• Danos por sobrepressão

• Desgaste mecânico

Soluções:

• Substitua o medidor (a maioria das falhas de retorno zero são irreversíveis)

• Atualize para um medidor projetado para pressão ou pulsação mais alta

---

Problema 5: o medidor vibra ou treme

Possíveis causas:

• Pressão pulsante (comum perto de bombas e compressores)

• Vibração mecânica no sistema

Soluções:

• Instale um amortecedor ou válvula de agulha

• Use um medidor cheio de líquido

• Umdd vibration isolation mounts

---

A manutenção adequada garante que os manômetros permaneçam precisos, seguros e duradouros. Seguindo um cronograma de inspeção consistente, realizando limpezas de rotina e solucionando problemas antecipadamente, os operadores podem reduzir significativamente o tempo de inatividade, prolongar a vida útil do medidor e manter o controle de pressão ideal em qualquer aplicação.

9. Conclusão

9.1 Recapitulação dos pontos principais

Os manômetros são ferramentas indispensáveis em aplicações industriais, comerciais e científicas. Desde simples medidores mecânicos de tubo Bourdon até dispositivos inteligentes avançados habilitados para IoT, eles fornecem informações críticas sobre pressão, segurança e desempenho do sistema. Ao longo deste guia, exploramos:

• Tipos de manômetros: Medidores mecânicos (tubo Bourdon, diafragma, fole), eletrônicos (transdutores, transmissores, digitais) e especiais (diferencial, absoluto, vácuo).

• Princípios de Trabalho: Como a deformação mecânica e a detecção eletrônica convertem a pressão em sinais legíveis.

• Umpplications: Processos industriais, sistemas HVAC, automotivo, dispositivos médicos e tratamento de água.

• Critérios de seleção: Faixa de pressão, precisão, compatibilidade de meios, condições ambientais, tamanho e tipo de conexão.

• Instalação, calibração e manutenção: Melhores práticas para garantir confiabilidade, longevidade e conformidade com os padrões de segurança.

• Principais marcas e inovações: Fabricantes líderes (WIKA, Ashcroft, Dwyer, Weiss, Winters, Fluke, Omega, Budenberg, Honeywell, Baumer) e tecnologias de ponta como sensores sem fio, habilitados para IoT e MEMS.

Ao compreender esses aspectos-chave, engenheiros, técnicos e operadores podem garantir medições precisas, operações mais seguras e desempenho otimizado do sistema.

---

9.2 O Futuro da Medição de Pressão

O future of pressure measurement is evolving rapidly, driven by innovations in tecnologia de sensores, comunicação sem fio e manutenção preditiva . Manômetros inteligentes e conectados serão padrão, fornecendo insights em tempo real, reduzindo custos de manutenção e melhorando a eficiência operacional.

Ums industries adopt Conectividade IoT, análises baseadas em nuvem e sensores autocalibráveis , o papel dos manômetros se expandirá além da simples medição para se tornarem componentes integrais de sistemas inteligentes e automatizados .

Ao se manterem informados sobre as mais recentes tecnologias e melhores práticas na seleção, instalação, calibração e manutenção de medidores, as empresas podem garantir que seus sistemas de medição de pressão permaneçam precisos, confiáveis e prontos para o futuro.
