O que é um manômetro de diafragma e como funciona?

Os manômetros de diafragma devem ser um tipo de instrumento usado para medir a pressão, diferente dos manômetros comuns. Os manômetros comuns podem ser do tipo tubo Bourdon, enquanto os tipos de diafragma podem usar diafragmas para isolar o meio, evitando que a corrosão ou líquidos de alta viscosidade afetem a medição.

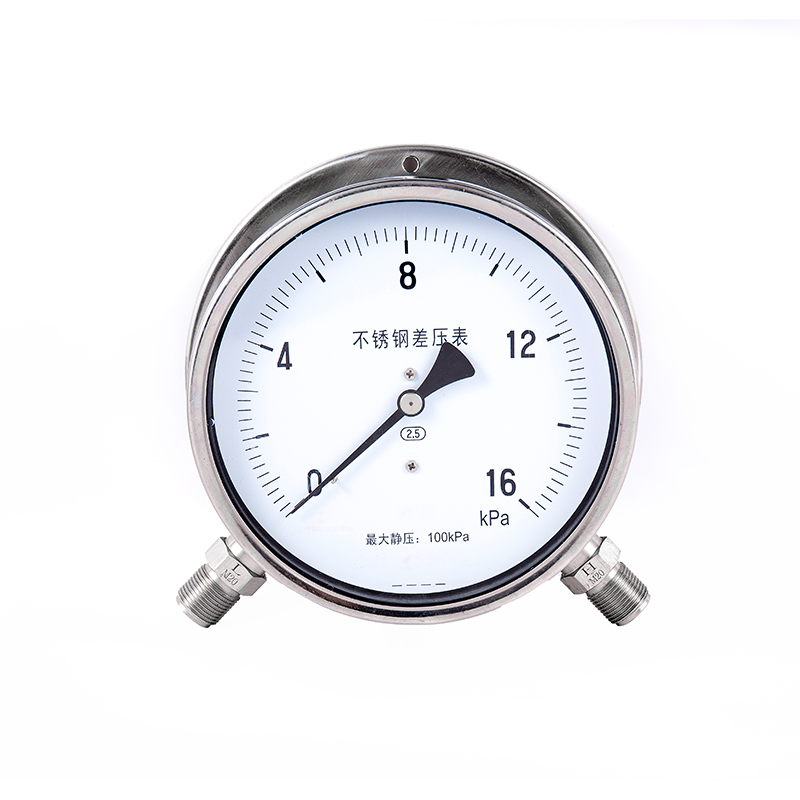

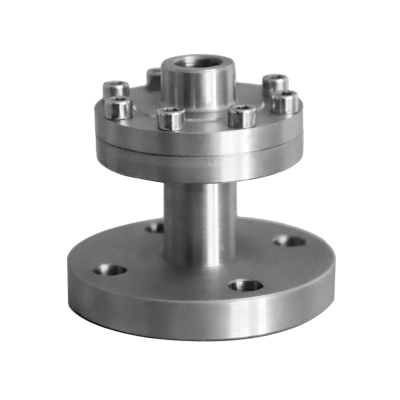

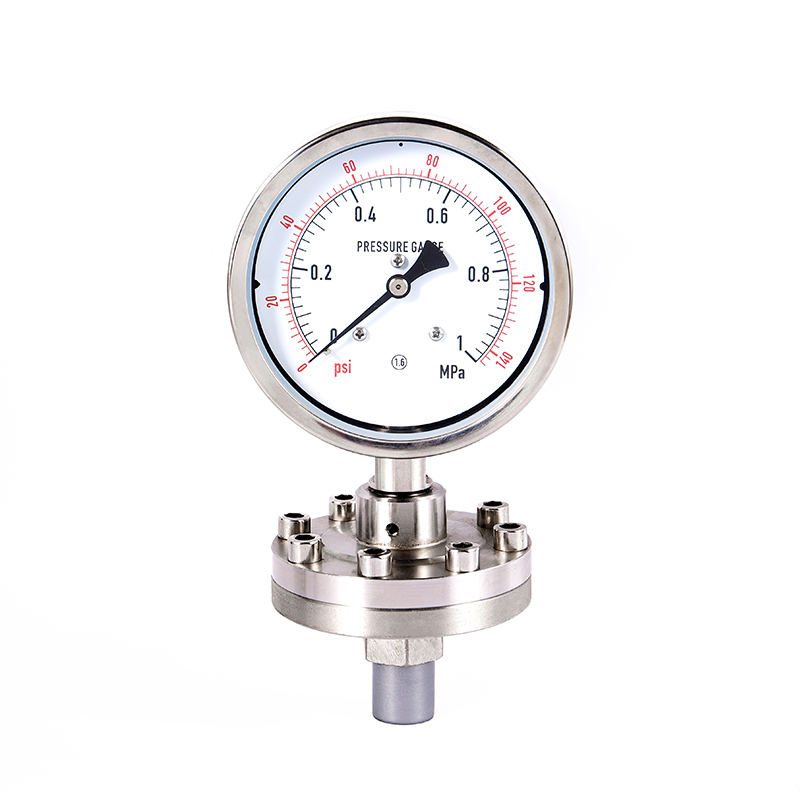

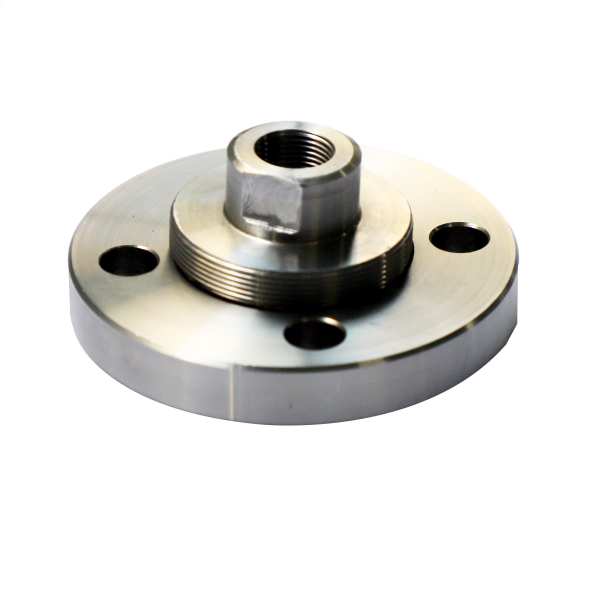

O manômetro de diafragma consiste no diafragma, componentes de conexão e mostrador (o tubo Bourdon interno) . O diafragma atua como elemento sensível. Quando a pressão atua sobre o diafragma, ele se deforma. Essa deformação será transmitida à estrutura mecânica interna, convertida no movimento do ponteiro, exibindo assim o valor da pressão. Além disso, a peça do diafragma também pode ter flanges ou conexões roscadas para acomodar diferentes requisitos de instalação.

Em termos do princípio de funcionamento, pode ser dividido em várias etapas: A pressão média atua sobre o diafragma, fazendo com que o diafragma sofra deformação elástica, que por sua vez aciona a biela ou o tubo de mola e outros mecanismos de transmissão para converter a deformação na rotação do ponteiro, exibindo assim a leitura da pressão no mostrador. É necessário enfatizar a função de isolamento do diafragma para evitar o contato direto do meio medido com o mecanismo interno. Isto é adequado para meios corrosivos, de alta viscosidade ou de fácil solidificação.

Elemento sensível:

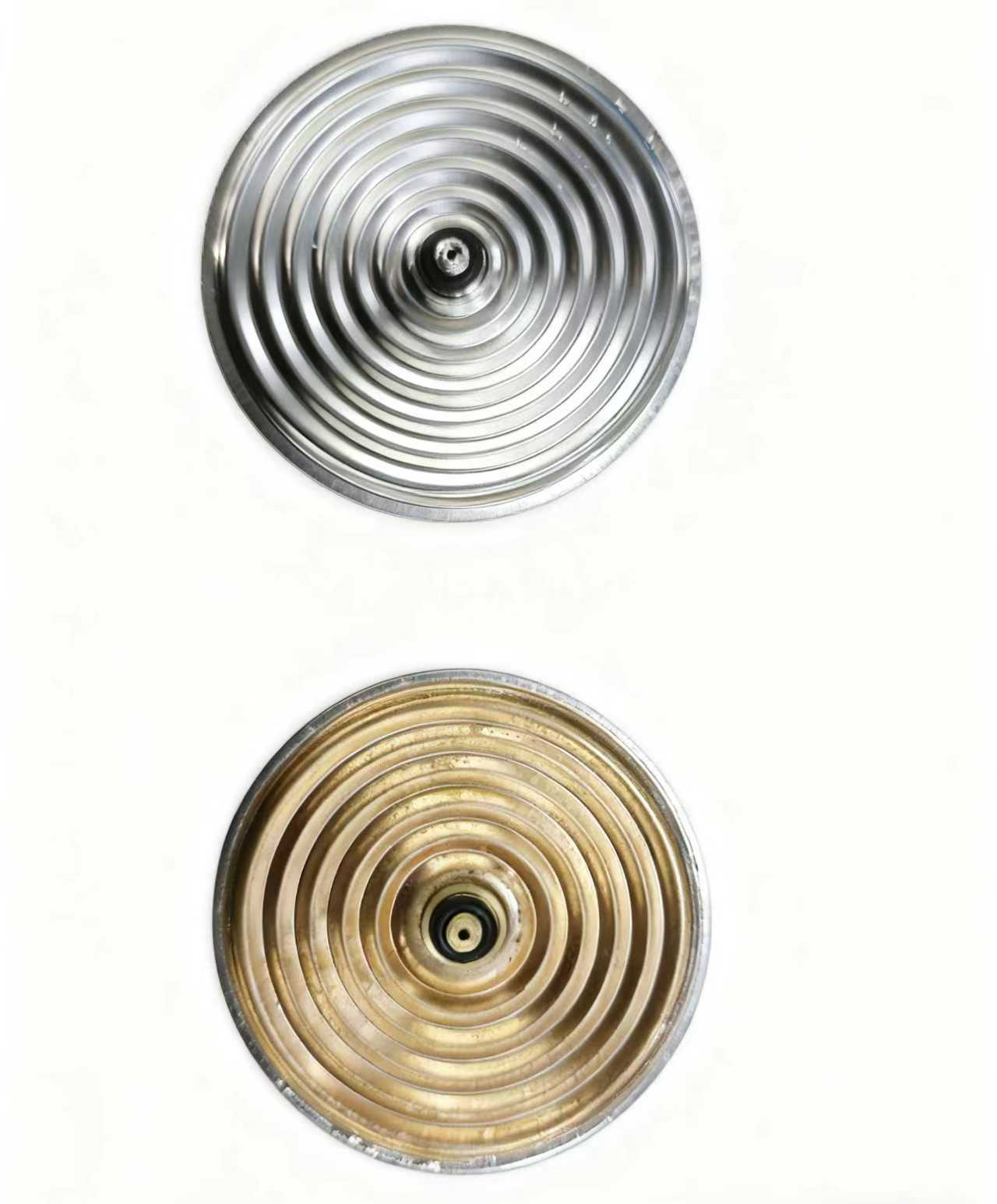

A placa do diafragma é geralmente feita de metais resistentes à corrosão, como aço inoxidável, tântalo ou liga Hastelloy, ou materiais não metálicos, como revestimento de politetrafluoroetileno (PTFE). Sua espessura é de apenas 0,03 - 0,1 mm e pode sofrer deformação elástica sob pressão.

Cavidade de isolamento:

O diafragma e a caixa do instrumento formam uma cavidade selada, que é preenchida com líquidos de baixa viscosidade, como óleo de silicone e óleo de flúor, como meio de transmissão de pressão. O líquido de enchimento deve ter inércia química, baixo ponto de congelamento e alto ponto de ebulição para se adaptar a ambientes de temperaturas extremas.

Mecanismo de transmissão:

A deformação do diafragma aciona o mecanismo de ligação ou sistema capilar dentro da câmara, transmitindo o deslocamento ao conjunto de engrenagens e, por fim, convertendo-o na rotação do ponteiro do mostrador. Alguns modelos são equipados com dispositivo de compensação de temperatura, que pode eliminar a influência das diferenças de temperatura ambiental na medição.

Processo de trabalho:

Média pressão → Deformação do diafragma → Condução de enchimento hidráulico → Amplificação da transmissão mecânica → Leitura do ponteiro

Cenários típicos de aplicação:

· Meios fortemente corrosivos: como ácido sulfúrico e tubulações de cloro líquido (o revestimento de PTFE dos diafragmas de material de tântalo precisa ser selecionado).

·Elevados requisitos de higiene: Linha de envase de produtos lácteos de qualidade alimentar (usando diafragmas de aço inoxidável polido para evitar o crescimento microbiano).

·Fluido de alta viscosidade: Tanque de armazenamento de asfalto de petróleo (equipado com sistema de vedação de diafragma tipo extensão capilar).

Parâmetros de seleção:

O manômetro de diafragma, através de seu design de isolamento inovador, expande os limites da medição de pressão para condições de trabalho severamente corrosivas e altamente perigosas. Com o desenvolvimento de novos materiais e tecnologias de detecção inteligentes, este instrumento “flexível para superar o rígido” continuará a salvaguardar a operação segura e eficiente das indústrias modernas. A seleção e a manutenção corretas não apenas prolongam a vida útil do instrumento, mas também fornecem suporte de dados confiável para processos de produção.
