Como escolher o material para um manômetro diferencial?

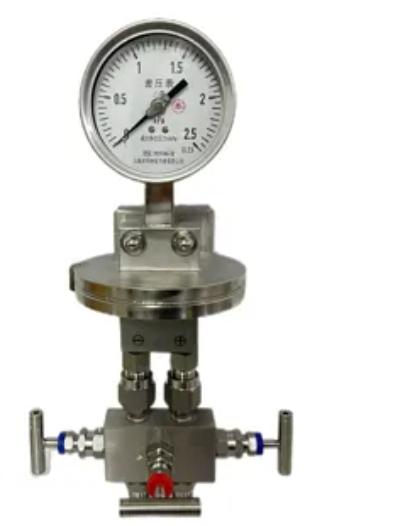

Manômetro diferencial

O diferencial manômetro é um instrumento utilizado para medir a diferença de pressão entre dois pontos. Possui duas interfaces de pressão (extremidade H de alta pressão, extremidade L de baixa pressão).E monitoramento (filtros, salas limpas), medição (fluxo, nível), controle (processos industriais).É uma ferramenta importante para garantir a operação segura, eficiente e estável do sistema, bem como para alcançar a manutenção preventiva.

I,Como identificar o modelo de um manômetro diferencial?
O modelo de um manômetro diferencial é geralmente composto por "funções especiais do método de instalação de precisão de faixa de código em série". Diferentes fabricantes têm regras de nomenclatura ligeiramente diferentes, mas os parâmetros principais são os mesmos. Compreender estes pontos é suficiente:
·Código de série: Representa o tipo básico do instrumento. Por exemplo, a série YXC é um manômetro diferencial de contato elétrico pontual assistido por magnético (com função de alarme), a série CYW é um manômetro microdiferencial (adequado para cenários de baixa pressão diferencial) e a série DP é um manômetro diferencial industrial geral.
·Faixa: Determina diretamente a faixa de medição. As unidades são principalmente KPa, MPa ou mbar. A seleção deve basear-se no requisito real de diferença de pressão.
·Nota de precisão: As notas comuns são 0,5, 1,0 e 1,6. Quanto menor o número, maior a precisão (a nota 0,5 indica que o erro não excede 0,5% do intervalo). Para medição e controle precisos, devem ser selecionadas notas mais altas; para monitoramento comum, nota 1,0 é suficiente.

II,Desmontagem da estrutura do manômetro diferencial: 3 componentes principais determinam o desempenho.
A estrutura do manômetro diferencial não é complicada. O núcleo é composto por três partes: "dispositivo de indicação do mecanismo de transmissão do elemento sensor". Cada parte afeta diretamente a estabilidade da medição.
·Elemento sensor: O "sensor" de pressão diferencial, responsável por converter sinais de pressão diferencial em deslocamento mecânico. Os tipos comuns incluem o tipo diafragma (adequado para baixa pressão diferencial e ambientes corrosivos), o tipo fole (com uma faixa de medição maior e boa resistência a choques) e o tipo pistão (especificamente para medições de alta pressão diferencial).
·Mecanismo de transmissão: O "conversor" do sinal, que transmite o deslocamento do elemento sensor para o ponteiro. Para corrente contínua, é uma transmissão por alavanca. Manômetros diferenciais de alta qualidade usarão engrenagens à prova de ferrugem para reduzir o desgaste e prolongar a vida útil.
·Dispositivo indicador: A "janela de exibição" do resultado, incluindo o mostrador, o ponteiro e o painel de vidro. O mostrador precisa ser marcado com o alcance e o valor de graduação, e o painel de vidro é composto principalmente de vidro temperado (resistente a impactos) ou plexiglass (leve).

III,Como escolher o material? (Selecione-o de acordo com as necessidades para maior durabilidade.)
A seleção do material para o manômetro diferencial depende principalmente do "meio de contato" e do "ambiente aplicável". O material recomendado para peças-chave é o seguinte:
·Material da caixa: Para ambientes normais, selecione aço laminado a frio (opção econômica); para ambientes úmidos/externos, selecione aço inoxidável 304 (anticorrosão); para ambientes corrosivos, selecione aço inoxidável 316L ou politetrafluoroetileno (resistente a ácidos e álcalis).
·Material do elemento sensor: Para medir gases/líquidos limpos, é selecionada borracha nitrílica (com boa elasticidade); para medir óleos/solventes orgânicos, é escolhida borracha fluorada (resistente ao óleo); para medir meios corrosivos fortes (como soluções ácidas e alcalinas), é selecionado politetrafluoroetileno.
·Material da junta: É suficiente combinar o material do elemento sensor para evitar vazamento ou corrosão causada por incompatibilidade de material. Os materiais comumente usados são aço inoxidável 304 e latão (é necessária a confirmação de que o meio não causa corrosão).

IV,Os três princípios fundamentais para selecionar um manômetro diferencial
·Requisitos iniciais: defina claramente a faixa de medição, os requisitos de precisão e as características do meio para evitar "usar muito equipamento para uma tarefa pequena" ou "faixa de medição insuficiente".
·Agora vamos analisar o ambiente: com base em fatores como temperatura, umidade e corrosividade, determine os materiais para a caixa e os componentes principais.
·Confie na qualidade: priorize a escolha de fabricantes com qualificações. Preste atenção especial à suavidade do mecanismo de transmissão e ao desempenho de vedação das juntas para reduzir problemas de manutenção no futuro.

Resumo:
A seleção de manômetros pode parecer complicada, mas seguindo a lógica de "observar os parâmetros do modelo, examinar o núcleo da estrutura e considerar o ambiente do material", é possível encontrar facilmente o equipamento adequado. Se você tiver alguma dúvida específica sobre a seleção em um determinado cenário, sinta-se à vontade para deixar uma mensagem no backend!
