Você tem um entendimento claro dos termômetros de contato elétrico bimetal?

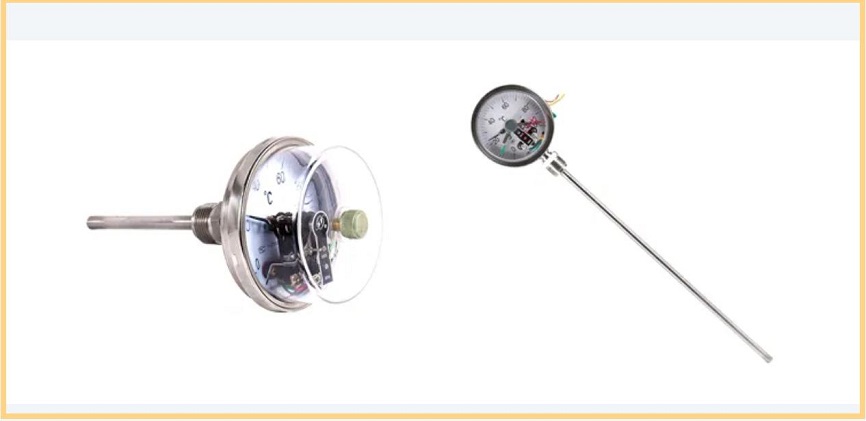

Termômetros de contato elétrico bimetal

O Termômetro de contato elétrico bimetálico é um instrumento industrial que combina medição de temperatura e funções de controle automático. A maior diferença entre ele e um termômetro comum é que, além de indicar a temperatura, ele também pode controlar automaticamente o circuito.

1. Como ler o número do modelo? Os principais parâmetros estão todos contidos no código.
O model of a bimetallic electrical contact thermometer is usually composed of a prefix, main parameters, and additional functions. The national standard usually uses the "WSSX" series (W - temperature instrument, S - bimetal, S - electrical contact, X - additional function). Taking WSSX-411 as an example, the meanings of each part are clearly distinguishable:

· Prefixo (WSSX): Indica claramente que o tipo de produto é um termômetro de contato elétrico bimetálico.

· O primeiro dígito (4): representa o método de instalação. 1 - Tipo radial (o mostrador é perpendicular à haste de inserção), 2 - Tipo axial (o mostrador é paralelo à haste de inserção), 3 - Tipo universal (o mostrador pode girar 360 °), 4 - Tipo de instalação do flange, 5 - Tipo de instalação rosqueada.

· O segundo dígito (1): Indica o diâmetro do mostrador. As opções são de 1-60 mm, 2-100 mm, 3-150mm, 4-200mm. Quanto maior o diâmetro, mais clara a leitura, tornando-a adequada para observação de longa distância.

· O terceiro dígito (1): Indica o nível de precisão. 1 - 1,0 Nível, 2 - 1,5 nível. Quanto menor o nível de precisão, menor o erro de medição (por exemplo, o nível 1,0 significa que o erro não passa de ± 1% do intervalo).

· Código adicional: Por exemplo, "P" indica com o tubo de proteção "M" indica com a estrutura à prova d'água. A escolha pode ser feita de acordo com o ambiente de uso.

2, os três componentes principais determinam o desempenho.
O core of the bimetallic electrical contact thermometer is the coordinated design of "temperature measurement and temperature control", and it mainly consists of three parts:

· Elemento termométrico (núcleo de detecção de temperatura): É feito rolando duas folhas de metal com diferentes coeficientes de expansão térmica (como liga de latão e irídio). Quando a temperatura muda, a folha bimetálica se dobra devido à diferença na expansão, fazendo com que o ponteiro gire e atingindo a indicação de temperatura.

· Dispositivo de contato elétrico (componente -chave para controle de temperatura): Consiste em contatos fixos e contatos móveis. Os contatos móveis se movem junto com o ponteiro. Quando a temperatura atingir o valor predefinido, os dois contatos fazem contato/desconectar, acionando um alarme externo ou circuito de controle (como iniciar o ventilador, desligar o aquecedor).

· Componentes de cabeça e montagem: O head includes the dial, pointer and connection terminals, facilitating reading and wiring; the mounting components are divided into threaded (such as M27*2), flange (such as DN25) or socket type, suitable for the installation requirements of different devices.

3, seleção de material: O materials of different components directly affect the temperature gauge's temperature resistance and corrosion resistance, and precise matching according to the working conditions is necessary.

4,3 etapas para selecionar o produto certo

· Faixa de medição: Selecione com base na faixa de temperatura a ser medida. Recomenda -se que a medição real se enquadre em 1/3 a 2/3 da faixa (por exemplo, se medir 0 - 100 ℃, a escolha de um intervalo de 0 - 150 ℃ forneceria resultados mais precisos).

· Considere o ambiente: Para ambientes úmidos/corrosivos, escolha o mostrador de aço inoxidável com tubo de proteção 316L; Para cenários de vibração, selecione os modelos com estrutura à prova de choque.

·Instalação: Para medição da temperatura do tubo, use instalação de rosca ou flange; Para medição de temperatura do equipamento, escolha tipo radial ou universal.

Resumo:
Embora a estrutura do termômetro de contato elétrico bimetálico não seja complexo, a seleção razoável de modelos e materiais afeta diretamente a precisão da medição e a segurança do equipamento. Esperamos que este artigo possa ajudá -lo a entender rapidamente o conhecimento central e evitar erros de seleção. Você encontrou algum problema em seu uso? Bem -vindo para deixar mensagens na seção de feedback ~
