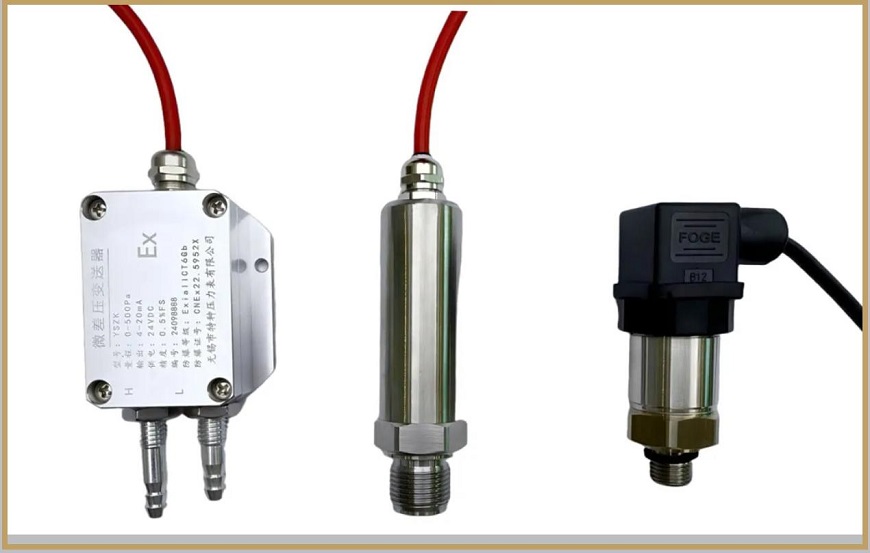

Um compacto transmissor de pressão (Em inglês: transmissor de pressão compacta) é um dispositivo miniaturizado que converte o sinal de pressão medido (como pressão de gás ou líquido) em sinais elétricos padronizados (como 4-20mA, 0-5V, etc.) para facilitar a transmissão, exibição ou controle. Seus recursos incluem tamanho pequeno, peso leve, instalação conveniente e adequação a aplicações com espaço limitado (como dentro de equipamentos compactos, instrumentos portáteis ou micro -industriais).
1. A chave para determinar o modelo está nos parâmetros.
Os números de modelo de transmissores de pressão compactos geralmente são uma combinação de letras e números. As regras de codificação variam um pouco entre os diferentes fabricantes, mas os parâmetros principais são geralmente os mesmos. Ao considerar esses pontos, você pode corresponder rapidamente aos requisitos:
· YSZC: representa a série de produtos, indicando que ela pertence a uma série de transmissores de pressão compacta específica. Pode ser um código, carta ou regra de numeração interna definida pelo fabricante, ou pode representar que possui algumas características comuns.
· Faixa de pressão: marcada diretamente com números. As unidades comuns incluem MPA, KPA e Bar. Por exemplo, 0-1 MPa indica que o intervalo de medição é de 0 a 1 megapascal.
· Sinal de saída: comumente usado na indústria é "4-20mA" (sinal analógico) e RS485 (sinal digital, geralmente emparelhado com o protocolo Modbus). O modelo pode indicar como "420" ou "RS485".
· Grau de precisão: é indicado por números ou letras. Por exemplo, "0,25" representa uma precisão de 0,25 grau e "0,5" é de 0,5 grau. Quanto maior a precisão, menor o erro de medição.
2 , Os três componentes principais determinam o desempenho.
O transmissor de pressão compacto é de tamanho pequeno, mas possui uma estrutura compacta e funções completas. É composto principalmente por três partes principais:
· Elemento de detecção de pressão (unidade de detecção do núcleo): Em contato direto com o meio medido, ele converte sinais de pressão em pequenos sinais elétricos. Os tipos convencionais incluem "sensor de silício difuso" (alta precisão, resposta rápida, adequado para cenários industriais convencionais) e "sensor de cerâmica" (resistente à corrosão, anti-poluição, adequados para meios severos, como ácidos e álcalis).
· Módulo de processamento de sinal: recebe os pequenos sinais do elemento de detecção de pressão e, por meio de amplificação, filtragem e processamento de linearização, converte-os em sinais de saída padrão (como 4-20mA). Esta parte determina a estabilidade e a capacidade anti-interferência do transmissor.
· Case e interface: o shell serve como um componente de proteção e vedação, enquanto a interface é usada para conectar o pipeline/equipamento testado. Os níveis de proteção comuns incluem IP65 (à prova de poeira e respingo) e IP67 (imersão à prova de poeira e à prova d'água). Os tipos de conexão incluem M20*1.5 Thread (Standard), G1/4 Thread (Imperial), etc.
3, o material determina o resultado da medição.
Diafragma de detecção de pressão: em contato direto com o meio, é um fator -chave na seleção de material.
· Aço inoxidável 316L: resistente à corrosão, com alta resistência, adequada para a maioria dos cenários, como água, óleo e gases comuns, e oferece boa relação custo / benefício.
· Alloia C: Resistente a agentes corrosivos fortes (como ácido clorídrico e ácido sulfúrico), adequados para ambientes severos em indústrias como química e metalurgia.
· Folha de tântalo: resistente a ácidos fortes (especialmente ácido hidrofluórico), com alto custo, e é usado apenas em circunstâncias especiais.
· Cerâmica: resistente a ácidos e álcalis, sem eletricidade estática, adequada para aplicações no nível da higiene, como alimentos e medicamentos (evitando contaminação por metal).
Material de caixa
Feito principalmente de liga de alumínio fundido (com revestimento em pó de superfície, leve, baixo custo) ou aço inoxidável (resistente à corrosão, alta temperatura, adequado para ambientes externos e úmidos).
Material de vedação
Os materiais comumente usados incluem borracha nitrila (resistente ao óleo, adequado para temperaturas normais), borracha fluorina (resistente a temperaturas altas e baixas, resistente a forte corrosão, adequada para condições extremas) e borracha de silicone (grau alimentar, adequado para cenários de higiene).
4, como escolher o transmissor certo: 3 dicas -chave
· Concentre -se primeiro no meio: para meios corrosivos, as opções limitadas incluem ligas de hastelloy, diafragmas de cerâmica e aplicações sanitárias, cerâmica e vedações de borracha de silicone são escolhidas.
· Concentre-se na condição de trabalho em segundo lugar: para ambientes de alta temperatura, são selecionados uma carcaça de aço inoxidável e selagem de borracha de fluorina. Em espaços confinados, o comprimento do transmissor (geralmente ≤ 100 mm) é confirmado.
· Finalmente, considere os requisitos: O requisito de precisão é para um sensor de silício de difusão de 0,25 grau. Além disso, a comunicação remota é necessária e a saída RS485 deve ser selecionada.
Resumo:
Embora o transmissor de pressão compacto seja de tamanho pequeno, escolher o modelo, estrutura e material certos são essenciais para garantir seu papel significativo na medição industrial. Se você tiver alguma dúvida específica sobre a seleção com base nas condições de trabalho, sinta -se à vontade para deixar um comentário na área de discussão para uma discussão mais aprofundada!
