Como funciona o medidor de nível de aba magnética? Um artigo explicará isso claramente para você!

No vasto sistema de produção industrial, a medição do nível de líquido é como um “olho sábio” preciso, desempenhando um papel crucial para garantir a operação estável e eficiente do processo de produção. Desde grandes tanques de armazenamento na indústria petroquímica até tanques de água de caldeiras no setor de energia e tanques de produção na indústria de alimentos e bebidas, a detecção precisa dos níveis de líquidos é de grande importância. E o medidor de nível de aba magnética, com seu princípio de funcionamento exclusivo e excelentes vantagens de desempenho, tornou-se uma ferramenta confiável de medição de nível de líquido em muitos campos industriais.

I.Princípio de funcionamento: A engenhosa combinação de flutuabilidade e magnetismo

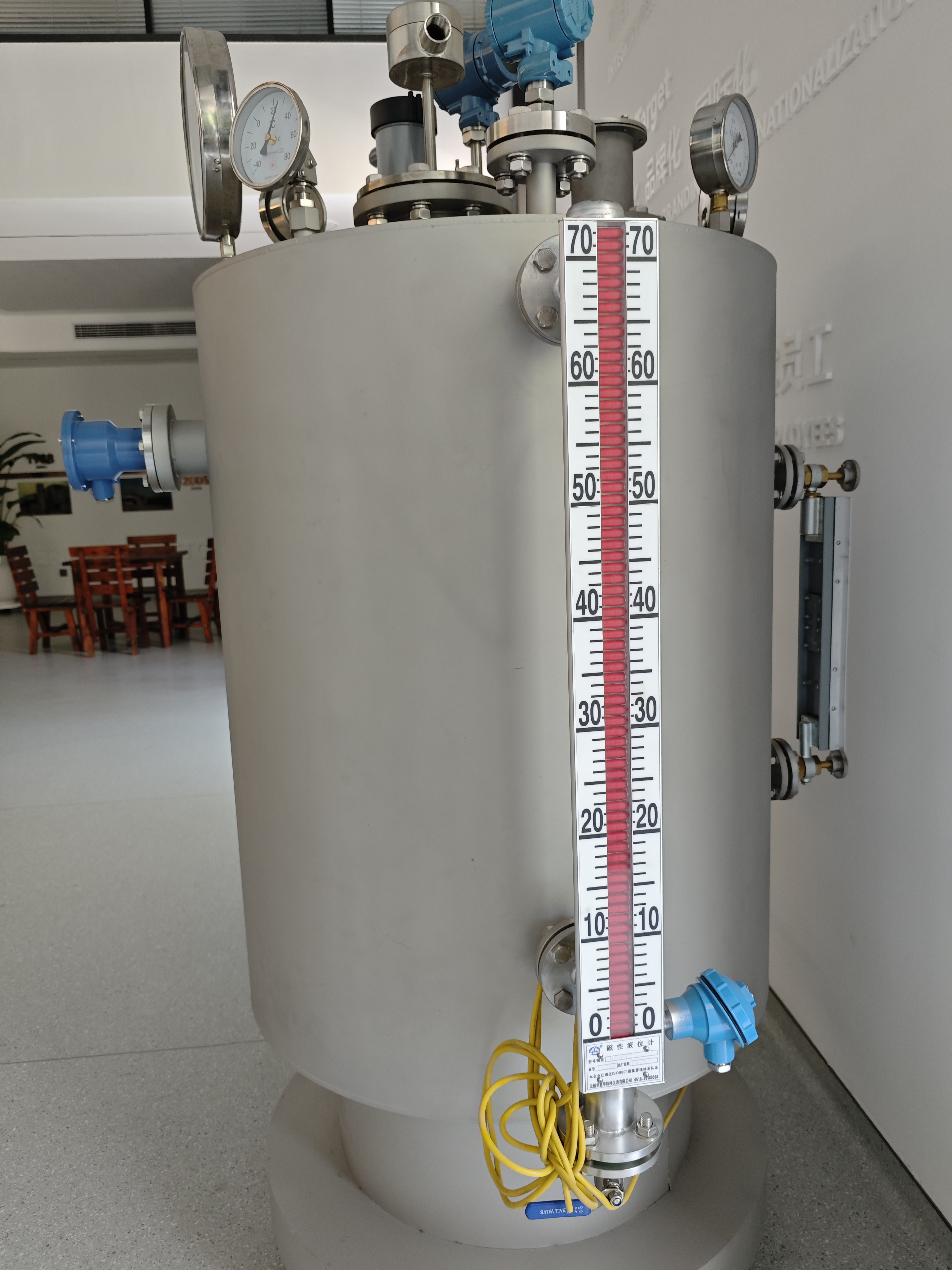

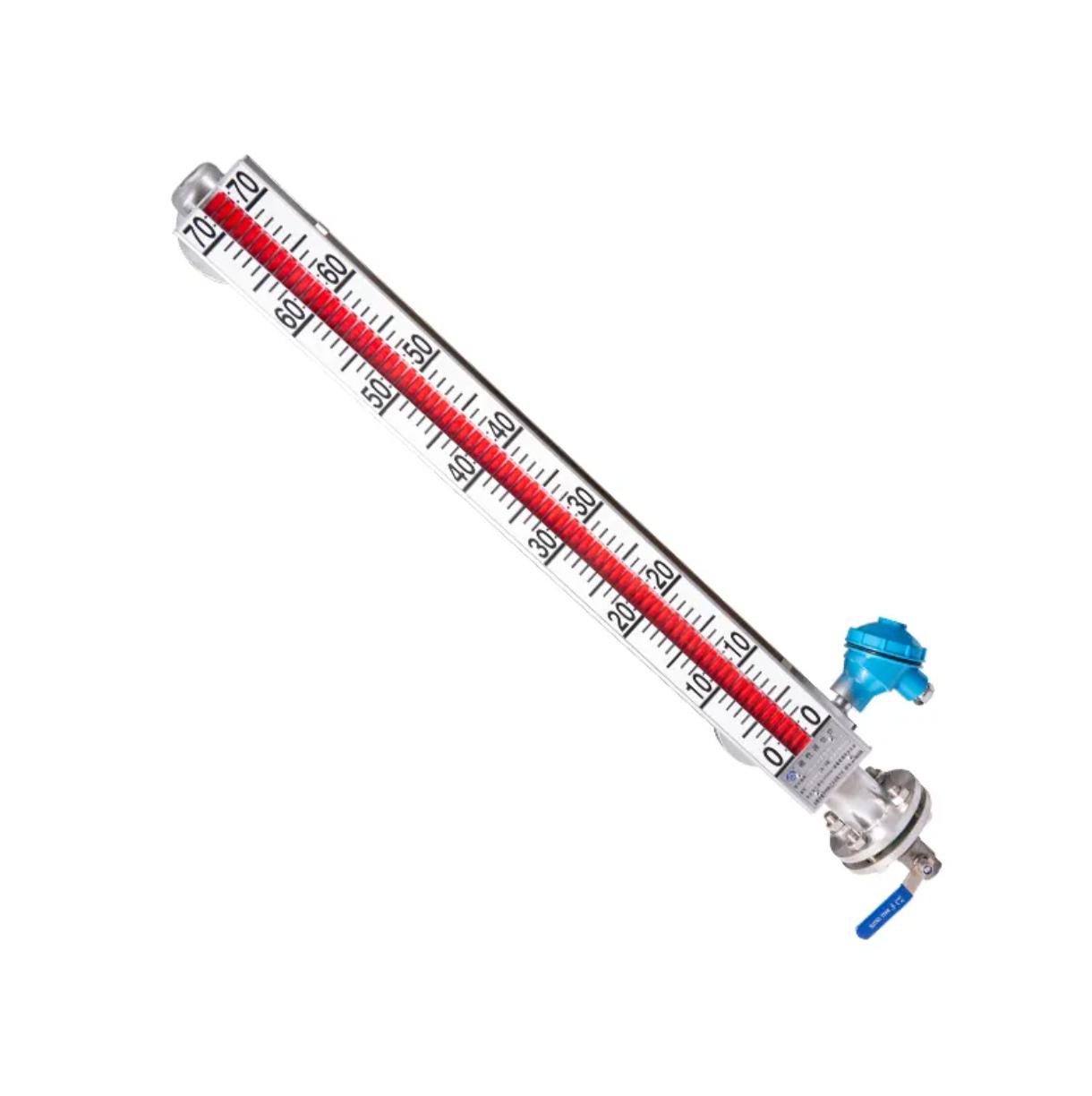

O design do medidor de nível com aba magnética é inspirado no princípio da flutuabilidade e na interação do magnetismo. Consiste principalmente em um tubo principal conectado ao recipiente medido, um flutuador magnético com ímãs permanentes em seu interior e um painel de exibição externo (composto por colunas magnéticas de duas cores vermelhas e brancas). Quando o nível do líquido no recipiente medido muda, o flutuador magnético dentro do tubo principal se moverá para cima e para baixo de forma síncrona devido ao efeito de flutuabilidade. Além disso, o aço do ímã permanente dentro do flutuador aciona a coluna magnética no painel de exibição externo para girar 180 graus através do efeito de acoplamento magnético. Quando o nível do líquido aumenta, a coluna invertida muda de branca para vermelha; quando o nível do líquido cai, a coluna giratória muda de vermelho para branco. Através da mudança de cor da coluna giratória, as pessoas podem ler de forma intuitiva e clara a altura do nível do líquido, obtendo monitoramento visual do nível do líquido. Este método de medição sem contato evita apenas as falhas causadas pelo atrito mecânico em sistemas tradicionais medidores de nível de líquido , mas também garante a segurança e confiabilidade do processo de medição. Mesmo em ambientes industriais adversos, ele pode operar de forma estável.

II. Vantagens do produto: Atende totalmente aos requisitos industriais
Visor intuitivo e claro
O painel de exibição do medidor de nível com aba magnética foi projetado de forma exclusiva. As marcas e números da escala foram engrossados, melhorando significativamente a visibilidade e o ângulo de visão. Seja em tanques de armazenamento externos expostos a luz forte ou em oficinas de produção internas com pouca iluminação, os operadores podem ler os dados de nível de líquido de maneira fácil e rápida. O design da coluna flip de duas cores é ainda mais atraente, claramente distinguível em várias condições de luz ambiente, proporcionando grande conveniência para monitoramento do nível de líquido durante o processo de produção.

Conveniente para instalação e manutenção
Adota-se o design modular, com estrutura principal simples. Os componentes principais incluem o tubo principal, flutuador, painel de exibição e flange de conexão. Não existem peças móveis complexas. Os métodos de instalação são flexíveis e diversos. O tipo montado lateralmente é adequado para grandes contêineres verticais, como tanques de armazenamento de óleo e tanques de água de combate a incêndio; o tipo montado no topo é para tanques esféricos, tanques horizontais, etc., onde a abertura superior é restrita. Além disso, o medidor de nível de líquido está equipado com uma válvula de bloqueio. Quando a limpeza, manutenção ou substituição de componentes são necessárias na fase posterior, ela pode ser operada sem parar a máquina, reduzindo efetivamente os custos e o tempo de manutenção e melhorando a eficiência da produção.

Usabilidade generalizada
Possui excelentes propriedades de resistência à pressão e temperatura. O limite superior da pressão de trabalho pode atingir 1,0 MPa e a faixa de temperatura de trabalho cobre -20°C a 200°C. Pode adaptar-se a condições de trabalho extremas, como vapor de alta temperatura e gás liquefeito de baixa temperatura. Para meios viscosos ou de fácil solidificação, uma camisa de vapor ou dispositivo de aquecimento elétrico pode ser selecionado opcionalmente para garantir a fluidez do meio durante o processo de medição e garantir a precisão da medição. Ela oferece medidores de nível de líquido com revestimento interno e plástico, projetados especificamente para ambientes corrosivos agressivos, capazes de suportar meios corrosivos fortes, como ácido fluorídrico e ácido sulfúrico concentrado. Ao mesmo tempo, recebeu certificações duplas para tipo à prova de chamas (Exd IIC T6 Gb) e tipo intrinsecamente seguro (Ex ia IIC T6 Ga), com nível de proteção de IP66/IP67. Pode ser aplicado com segurança no armazenamento e transporte de petróleo e gás, bem como em locais farmacêuticos e outros locais inflamáveis ​​e explosivos.

Alta precisão e confiabilidade:
Com sua estrutura estável e princípios de medição avançados, o medidor de nível de aba magnética possui alta precisão de medição e o erro pode ser controlado dentro de uma pequena faixa. Durante o uso a longo prazo, não é facilmente afetado por interferências externas e pode sempre manter um desempenho confiável, fornecendo dados precisos do nível de líquido para a produção industrial e evitando efetivamente falhas de equipamentos e acidentes de produção causados ​​por níveis anormais de líquidos.

III. Áreas de Aplicação: Facilitando o Desenvolvimento de Diversas Indústrias
Indústria petrolífera e química
Durante os processos de refino de petróleo e produção química, o monitoramento dos níveis de líquidos em diversos tanques de armazenamento e vasos de reação é de grande importância. Os medidores de nível de aba magnética podem exibir as alturas do nível de líquido de petróleo bruto, produtos petrolíferos refinados e matérias-primas químicas em tempo real. Combinados com interruptores magnéticos, eles podem alcançar funções de alarme de nível de líquido alto e baixo, evitando efetivamente incidentes como transbordamento ou esvaziamento de tanques. Por exemplo, na área de tanques de armazenamento de uma grande refinaria de petróleo, usando medidores de nível de aba magnética em conjunto com um sistema de controle automatizado, o monitoramento remoto e o reabastecimento automático de fluidos podem ser alcançados, aumentando significativamente a segurança da produção e a eficiência do gerenciamento.

Indústria de energia
O nível de água do reservatório de água da caldeira é um indicador fundamental para a operação segura da usina. O medidor de nível de aba magnética, com seu design resistente a altas temperaturas e medidas de isolamento de camisa de vapor, pode medir com precisão o nível de água em temperaturas acima de 200 ℃. Ele também pode detectar e prevenir acidentes de queima a seco de caldeiras ou transbordamento de água causados ​​​​por níveis de água falsos. Após a adoção de medidores de nível de aba magnética avançados em uma determinada usina termelétrica, o erro de medição do nível de água foi significativamente reduzido, a estabilidade operacional foi bastante melhorada e o fornecimento contínuo e estável de eletricidade foi garantido.

Indústria de alimentos e bebidas
Em um ambiente de produção higiênico, os requisitos de higiene para equipamentos de medição de nível de líquidos são extremamente elevados. O medidor de nível de aba magnética do tipo plástico adota corpos de material FDA e anéis de vedação de qualidade alimentar, e sua estrutura totalmente fechada evita efetivamente o crescimento de bactérias. É amplamente utilizado para monitoramento de nível de líquido em equipamentos como tanques de fermentação de cerveja e tanques de armazenamento de laticínios, garantindo a segurança higiênica e estabilidade de qualidade do processo de produção de alimentos e bebidas.

IV .Local de instalação e requisitos ambientais
Controle de verticalidade: O corpo do medidor de nível de líquido deve estar totalmente perpendicular ao solo, com erro de ângulo de inclinação ≤ 2°. Recomenda-se calibrar usando um medidor de nível. Na instalação recomenda-se reservar um espaço ≥ 100mm na parte inferior do corpo e uma margem ≥ 50mm na parte superior para evitar a influência de dilatação e contração térmica.
Evite fontes de interferência: A instalação é proibida em campos magnéticos fortes (dentro de 30 metros de motores grandes), áreas com vibração severa (intensidade de vibração > 5 mm/s) ou áreas com fontes de radiação de alta temperatura (> 60 ℃). Isto pode causar falha no acoplamento magnético ou danos mecânicos.
Compatibilidade com meios: O material do corpo (como 304SS/316L) deve ser resistente à corrosão dos meios e a superfície de vedação do flange deve usar juntas de PTFE. Para meios com teor excessivo de cloreto, devem ser selecionados materiais de aço inoxidável bifásico.

Evite fontes de interferência: A instalação é proibida em campos magnéticos fortes (dentro de 30 metros de motores grandes), áreas com vibração severa (intensidade de vibração > 5 mm/s) ou áreas com fontes de radiação de alta temperatura (> 60 ℃). Isto pode causar falha no acoplamento magnético ou danos mecânicos.
Compatibilidade com meios: O material do corpo (como 304SS/316L) deve ser resistente à corrosão dos meios e a superfície de vedação do flange deve usar juntas de PTFE. Para meios com teor excessivo de cloreto, devem ser selecionados materiais de aço inoxidável bifásico.
