Você conhece o modelo, estrutura e material do manômetro à prova de choque para equipamentos industriais?

Medidor de pressão à prova de choque

No complexo ambiente da produção industrial, a estabilidade da medição de pressão afeta diretamente a segurança dos equipamentos e a eficiência da produção. Comum medidores de pressão são propensos a oscilações do ponteiro, leituras imprecisas e até mesmo danos ao mecanismo em ambientes com vibração ou pulsos. Em contraste, os manômetros resistentes a choques, com seu design exclusivo, tornaram-se um equipamento “indispensável” em condições de vibração. Este artigo conduzirá uma análise aprofundada de três dimensões: modelo, estrutura e material, para ajudá-lo a fazer seleções e aplicações precisas.

Modelo

O modelo de um manômetro à prova de choque geralmente inclui informações básicas, como faixa de medição, forma estrutural e método de instalação. Tomando a série mainstream YN como exemplo:

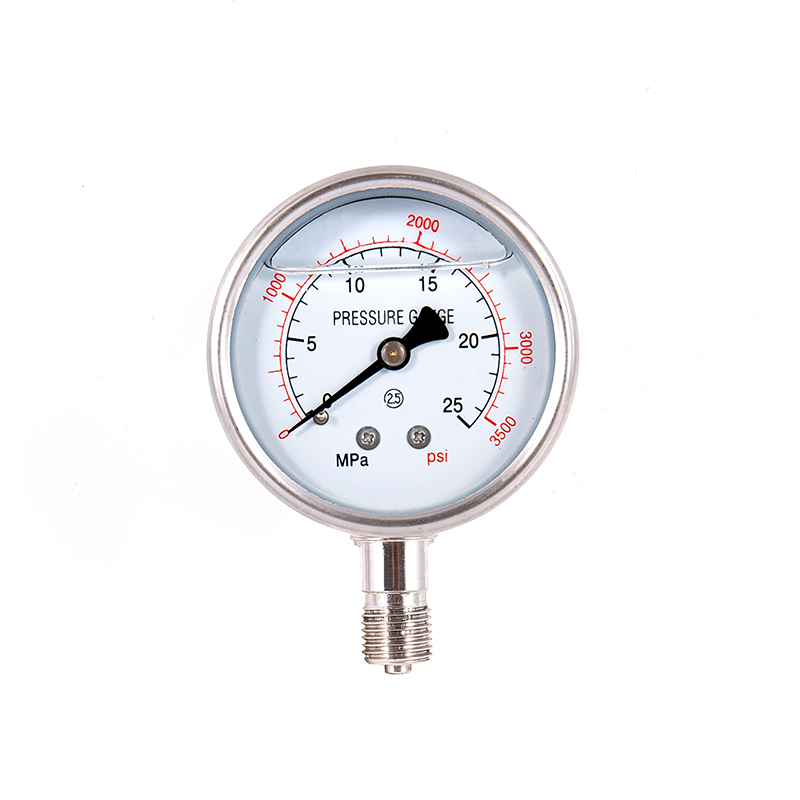

·YN-60: Y significa manômetro, N indica resistência ao choque, 60 representa o diâmetro do mostrador (em mm). Sem sufixo, presume-se que seja uma instalação radialmente sem bordas, adequada para equipamentos de pequeno e médio porte (como compressores de ar, bombas hidráulicas)

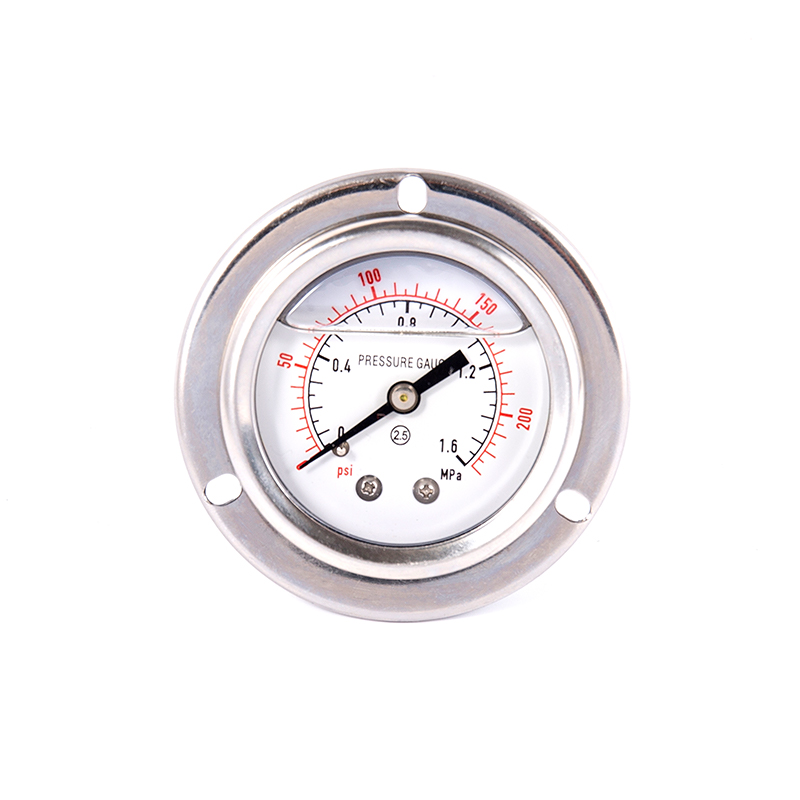

·YN-100ZQ: O "ZQ" indica instalação axial montada na borda, que é adequada para incorporação no painel do gabinete de controle para evitar transmissão de vibração. É comumente usado em cenários de forte vibração, como salas de máquinas de navios e máquinas de mineração.
Princípio de seleção: Com base na intensidade da vibração (por exemplo, se a vibração do equipamento exceder 3,5 m/s, um tipo resistente a choques deve ser selecionado), nas características do meio (como ambiente corrosivo requer material de aço inoxidável) e no espaço de instalação, uma seleção abrangente é feita.

Projeto Estrutural

A estabilidade do manômetro à prova de choque decorre de três designs principais:
Sistema de amortecimento duplo
· Buffer físico: A caixa do relógio é preenchida com óleo de silicone de alta viscosidade ou glicerina (de acordo com as normas ISO VG 1000), que absorve mais de 80% da energia da vibração mecânica, reduzindo a amplitude do movimento do ponteiro em 80%.
·Projeto de vedação: Para o tipo axial com instalação montada na borda (como YN-100ZQ), um vidro de camada dupla é usado para isolar o fluido de amortecimento e os pinos de posicionamento, evitando que o vazamento de óleo afete a precisão.

Otimização de resposta dinâmica: Para aplicações que envolvem pressão pulsante, como compressores e bombas, o manômetro à prova de choque consegue isso estendendo o caminho de movimento do ponteiro (por exemplo, usando um tubo de mola espiral), convertendo flutuações instantâneas de pressão em mudanças graduais, garantindo uma estabilidade a longo prazo com uma precisão de ±1,6%.

Selecione por material
O material determina diretamente a resistência à corrosão, resistência à temperatura e vida útil do manômetro.
Caixa e conector:
·Aço inoxidável: Resistente à corrosão ácida e alcalina, adequado para as indústrias química e farmacêutica. Pode operar de forma estável em cenários de alta demanda, como energia nuclear e processamento de alimentos.
·Liga de cobre: Baixo custo, fácil de processar, comumente utilizado em sistemas hidráulicos sem fortes efeitos corrosivos. No entanto, deve-se evitar o contato com meio de amônia (pois é propenso à corrosão sob tensão).

Tubo de mola e movimento:
·Bronze fosforoso: Possui boa elasticidade e é resistente à fadiga. É adequado para ambientes de alta temperatura (de -10°C a 60°C), como em equipamentos industriais comuns.
·Aço inoxidável: Resiste à deformação mesmo em altas temperaturas (-40°C a 200°C), adequado para tubulações de vapor e vasos de reação de alta temperatura.

Fluido de amortecimento e vedações:
·Óleo de silicone: Possui ampla tolerância à temperatura - não solidifica a -40°C e não evapora a 200°C. É a escolha preferida para aplicações de alta temperatura (como o sistema hidráulico de máquinas injetoras).
·Vedações de borracha nitrílica: Resistentes ao óleo, mas não aos solventes. As vedações de borracha com flúor podem suportar meios corrosivos fortes, mas são mais caras.

Cenários de aplicação e sugestões de seleção
Cenários onde um manômetro resistente a terremotos é obrigatório
·Ambiente de forte vibração: Casa de máquinas de navios (aceleração de vibração superior a 5 m/s²), britadores de mineração, modelos selecionados de instalação axial.
Meio de pressão pulsante: Saída do compressor alternativo (pulsação de até 0,2 MPa), sistema hidráulico da injetora (frequência de impacto 30-50 Hz). Escolha preferencialmente estruturas com parafusos amortecedores.

Parâmetros principais para seleção
·Faixa: Cobre 1,5 vezes a pressão de trabalho (por exemplo, para uma condição de trabalho de 10 MPa, selecione 0 - 16 MPa). Evitar operação de longo prazo em toda a faixa para evitar fadiga do tubo da mola.
·Conexão: Selecione a rosca apropriada com base no equipamento (como G1/2, M20*1.5). Para meios corrosivos, use conectores de aço inoxidável 316L.

Manutenção e instalação: vida útil prolongada
·Especificação de instalação: Instale verticalmente e certifique-se de que o fluido de amortecimento seja distribuído uniformemente. O ângulo de inclinação deve ser ≤ 30°; para as principais fontes de vibração, um tubo tampão deve ser adicionado, se necessário.
·Manutenção regular: Calibre uma vez a cada 24 meses. Em ambientes de alta temperatura (acima de 80°C), inspecione o estado do óleo de silicone a cada 12 meses. Se o óleo ficar turvo ou vazar, ele deverá ser substituído imediatamente.
· Manuseio em ambientes extremos: -20°C e abaixo: Termômetros cheios de óleo e glicerina são proibidos. Está disponível um tipo alternativo de óleo de silicone para baixa temperatura. Em ambientes altamente corrosivos, a integridade da camada de passivação da superfície do aço inoxidável deve ser verificada regularmente.

A seleção e aplicação de manômetros à prova de choque envolvem uma combinação de tecnologia e experiência. Das aplicações industriais básicas do YN-60 às complexas condições de trabalho do YN-150ZQ, da economia das ligas de cobre à alta resistência à corrosão do aço inoxidável 316L, cada detalhe reflete o artesanato do design industrial. Escolha manômetros especiais Wuxi para proteger a segurança de sua produção industrial.
