A "relação de coexistência" entre vazão e pressão Uma combinação crucial na medição industrial

Medidores de vazão e manômetros estão intimamente relacionados em sistemas industriais de medição e controle, principalmente por meio dos princípios da mecânica dos fluidos e cenários de aplicação prática. A seguir estão as principais conexões e efeitos colaborativos entre eles.

A correlação dos princípios de medição
·Equação de Bernoulli: Muitos medidores de vazão (como placas de orifício, tubos Venturi, medidores de vazão de pressão diferencial) calculam a vazão indiretamente, medindo a diferença de pressão do fluido. Manômetros fornecem diferença de pressão crucial ou dados de pressão estática em tais cenários.
·Dependência das características do fluido: A relação entre vazão e pressão é influenciada por fatores como densidade e viscosidade do fluido. É necessário combinar dados de pressão para corrigir a medição de vazão (por exemplo, a vazão de gás é significativamente afetada por mudanças de pressão).

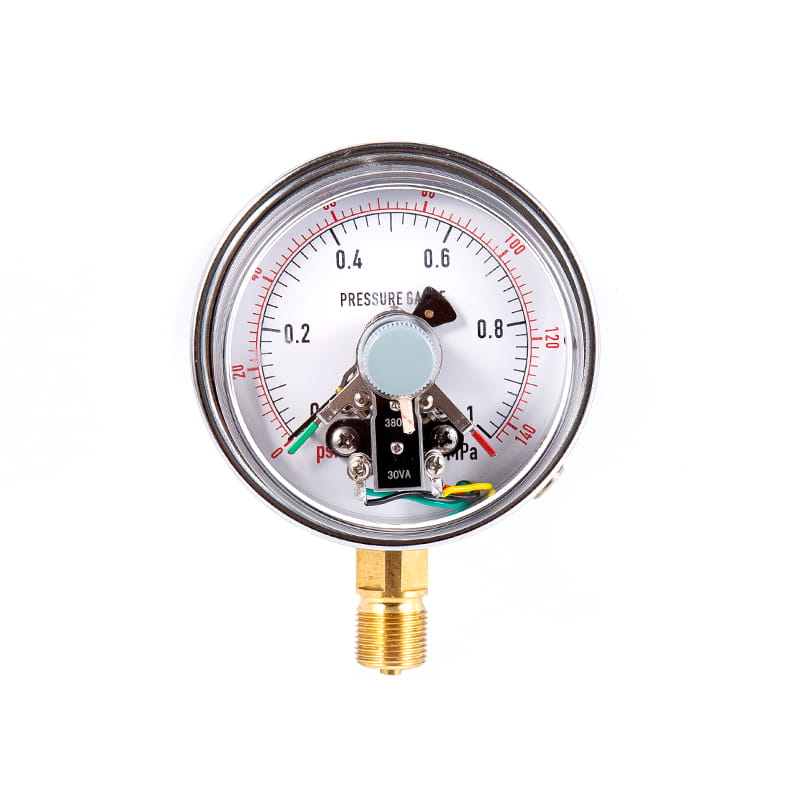

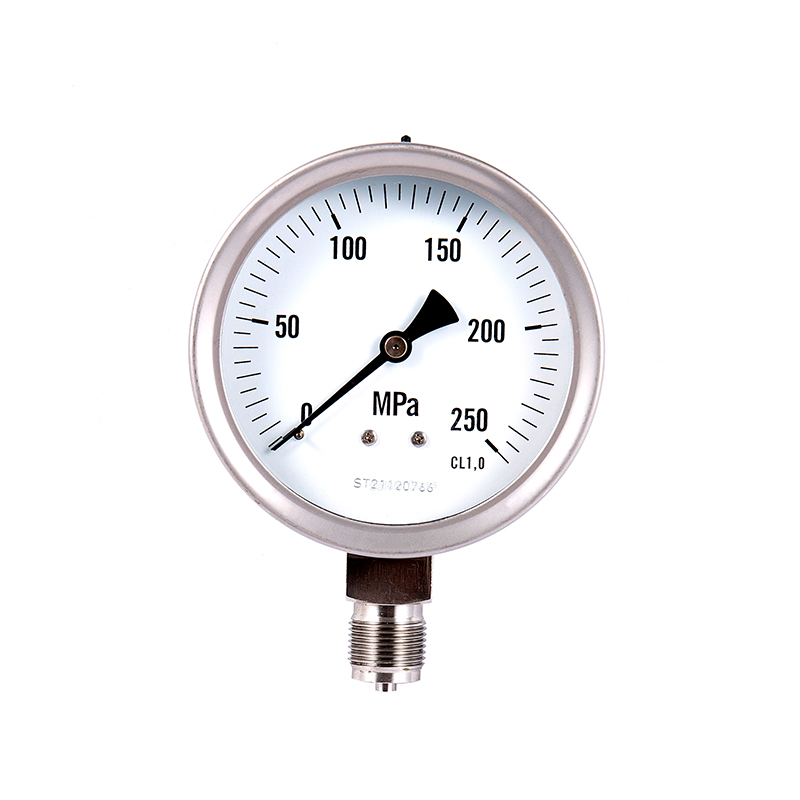

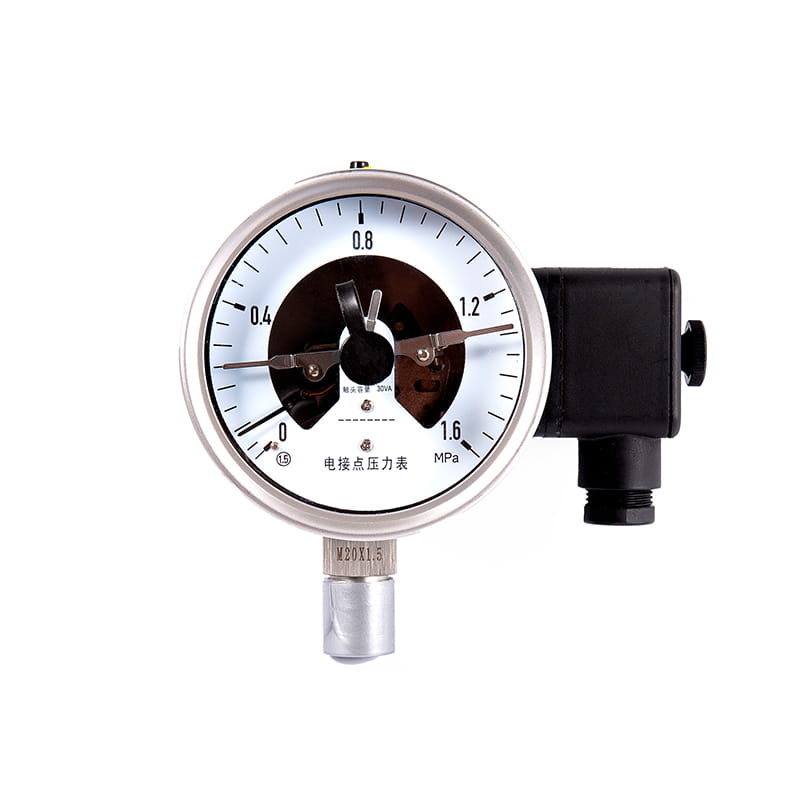

Manômetros

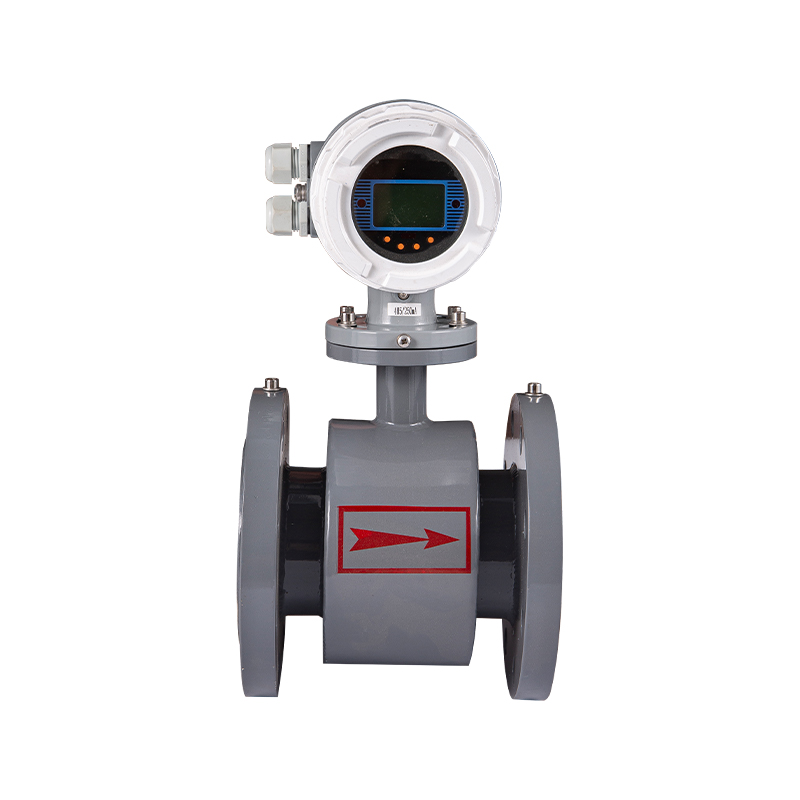

Medidores de vazão

Monitoramento e controle do sistema
· Estabilidade do processo: O manômetro monitora as flutuações de pressão na tubulação. Se houver uma anormalidade na pressão (como bloqueio ou vazamento), a leitura do medidor de vazão poderá se tornar inválida ou distorcida.
· Controle de malha fechada: Em sistemas de controle de bombas ou válvulas, os sinais do medidor de vazão e do manômetro são retornados conjuntamente ao controlador, permitindo que o equipamento seja ajustado para manter vazão e pressão estáveis ​​(como uma malha de controle PID).

Calibração e Compensação
·Compensação de pressão: Para medidores de vazão de gás (como turbina, tipo térmico), são necessários dados de pressão para converter a vazão volumétrica para condições padrão (Nm³/h) para evitar erros causados por variações de pressão.
·Diagnóstico de falhas: Uma queda repentina na pressão pode indicar um vazamento na tubulação. Neste ponto, a leitura do medidor de vazão estará anormalmente alta. É necessário investigar o problema combinando os dados do manômetro.

Cenários típicos de aplicação
· Medidor de vazão de pressão diferencial: A vazão é calculada diretamente com base nas leituras de pressão dos manômetros de alta pressão (P1) e baixa pressão (P2).
·Sistema Bomba/Compressor: O manômetro de saída está vinculado ao medidor de vazão para garantir que o equipamento opere dentro da faixa de pressão segura e forneça a vazão esperada.
·Equilíbrio da rede de condutas: Nas redes de abastecimento de água/gás, a distribuição de pressão e a distribuição de caudais necessitam de ser monitorizadas simultaneamente para optimizar a eficiência.

Seleção e Instalação
· Coordenação de posicionamento: Os manômetros são normalmente instalados a montante e a jusante do medidor de vazão para fornecer pressão de referência ou para verificar a estabilidade do padrão de fluxo (como para evitar interferência de vórtice).
·Correspondência de faixa: Para o sistema de alta pressão, é necessário selecionar medidores resistentes à pressão. Ao mesmo tempo, a faixa do medidor de vazão deve cobrir a faixa de vazão sob variações de pressão.

Resumo: Os medidores de vazão e os manômetros são essencialmente complementares: o medidor de vazão concentra-se no "volume de vazão", enquanto o manômetro se concentra na "força de impulso". Seu uso combinado pode aumentar a confiabilidade do sistema, especialmente em condições operacionais dinâmicas ou cenários de alta precisão (como nas indústrias química e energética). Em aplicações práticas, os dados de ambos são frequentemente integrados em sistemas SCADA ou DCS para permitir análise e controle abrangentes.

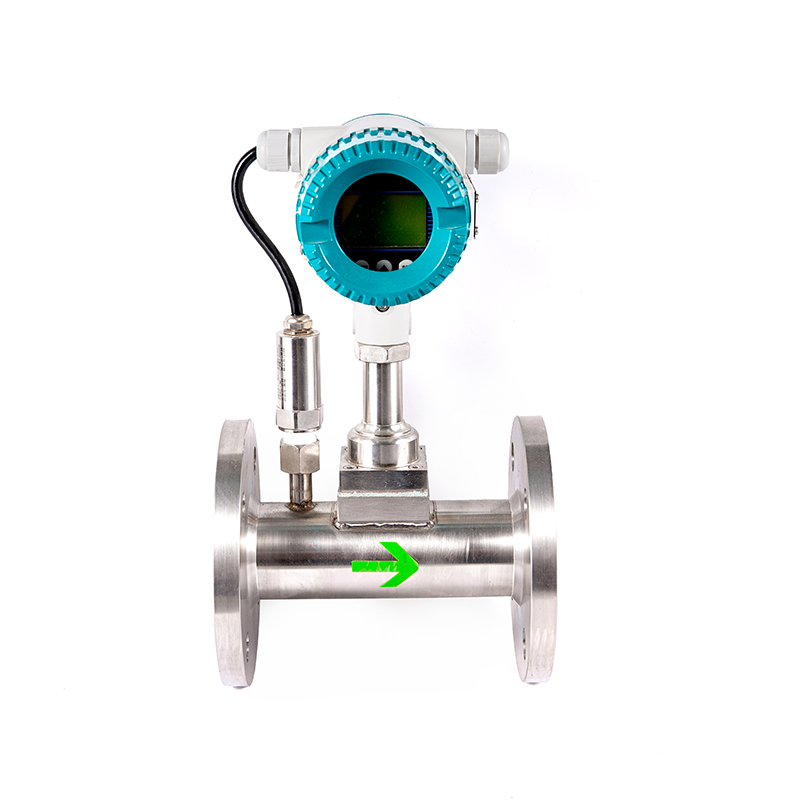

Medidor de fluxo de vórtice

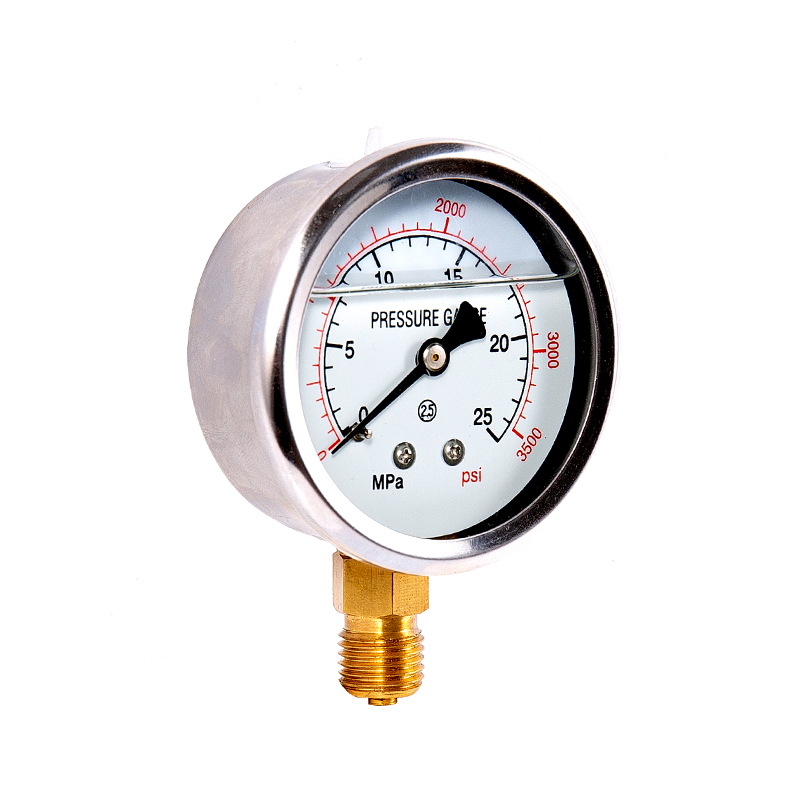

Manômetro Antivibração
