A diferença entre o medidor de pressão do diafragma e o medidor de diafragma de baixa pressão

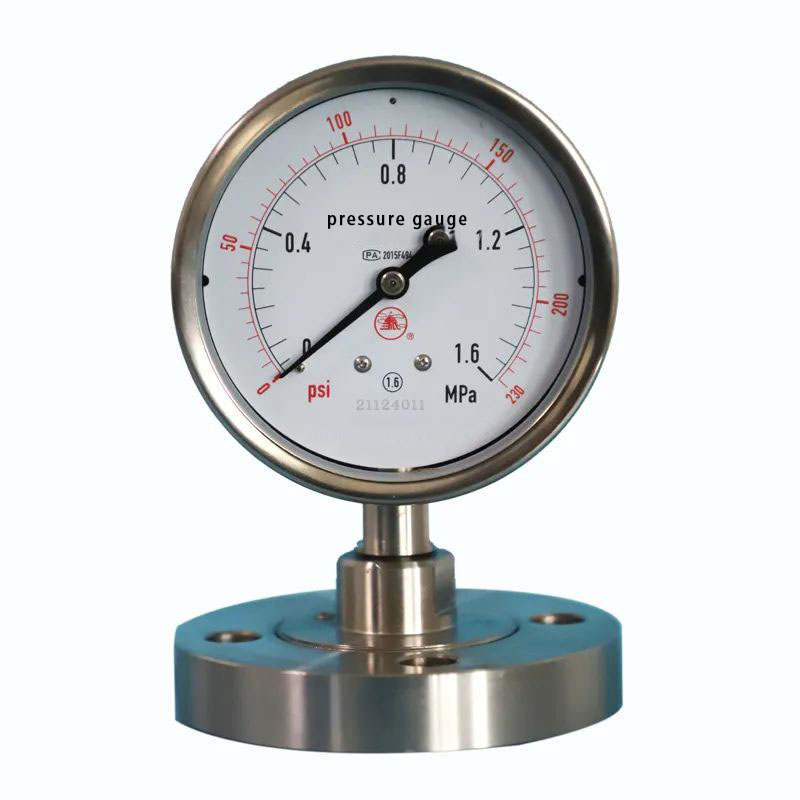

Medidor de pressão do diafragma


No trabalho diário, essas situações geralmente ocorrem em que os usuários realmente precisam de medidores de pressão do diafragma, mas em contratos ou durante conversas telefônicas, eles mencionam os manômetros de pressão da membrana. A razão para isso é que esses dois tipos de manômetros têm a mesma aparência. Agora, vamos apresentar brevemente as principais diferenças entre os dois tipos de medidores.

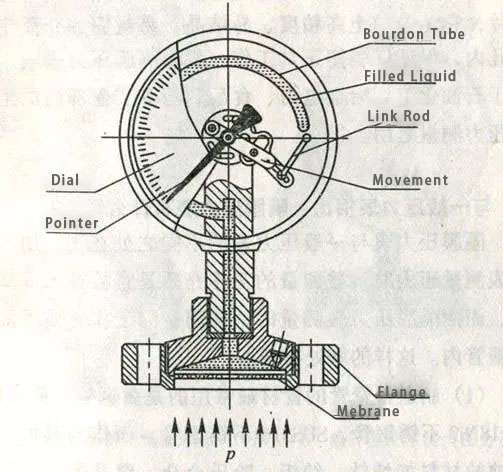

O princípio de trabalho do medidor de pressão do diafragma

Quando o medidor de pressão do diafragma mede a pressão, o meio de trabalho medido atua diretamente no diafragma do isolamento. O diafragma sofre deformação para cima. A pressão média é transmitida ao tubo da mola através do líquido de enchimento dentro do tubo da mola, fazendo com que a extremidade do tubo da mola sofra deformação elástica. Com a ajuda do mecanismo de ligação, o eixo da engrenagem do mecanismo é acionado a girar, fazendo com que o ponteiro indique o valor de pressão medido na escala.

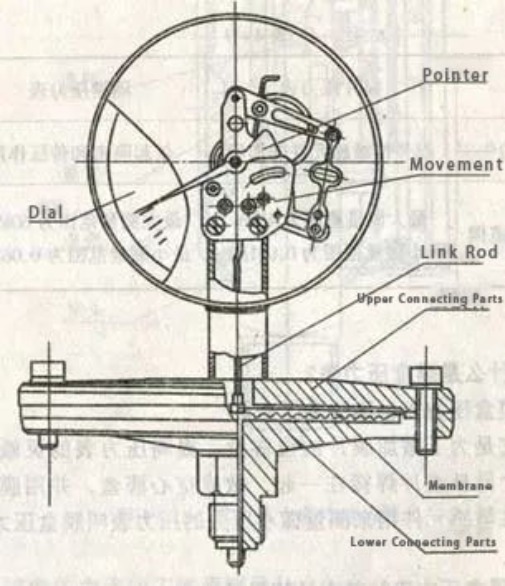

O princípio de trabalho do medidor de diafragma de baixa pressão

Sob a influência da pressão, o meio de trabalho medido atua diretamente no diafragma elástico. O diafragma sofre deformação elástica para cima (para medir a pressão positiva) ou para baixo (para medir a pressão negativa). Através do mecanismo da biela fixado no centro do diafragma, ele aciona o eixo da engrenagem do mecanismo para girar, fazendo com que o ponteiro indique o valor de pressão medido na escala.

As principais diferenças entre os dois tipos de manômetros são:
(1) diferentes elementos elásticos:
O elemento elástico do medidor de pressão do diafragma é um tubo de mola, enquanto o diafragma serve apenas como um separador. O elemento elástico do medidor de diafragma de baixa pressão é um diafragma ondulado. A pressão medida atua no diafragma, fazendo com que ele se submete a uma deformação elástica para cima (ou para baixo). O valor da pressão é indicado através do mecanismo de ligação soldado ao diafragma.

(2) diferentes graus de precisão:
O medidor de pressão do diafragma geralmente possui uma classe de precisão de 1,6; Enquanto o medidor de diafragma de baixa pressão possui uma classe de precisão de 2,5.

(3) diferentes faixas de medição:
Faixa de medição do medidor de pressão do diafragma:

Faixa de medição do medidor de diafragma de baixa pressão:

(4) diferentes faixas de temperatura para uso:
Mídulos de pressão do diafragma pode ser projetado com estruturas de radiador ou mangueira e é usado para medir ambientes de alta temperatura. No entanto, os medidores de diafragma de baixa pressão, devido ao seu mecanismo de transmissão de ligação, não podem usar dispositivos de resfriamento.

Conclusão:

Ao medir a pressão de gases geralmente limpos, líquidos de água ou óleo, os manômetros de pressão de aço inoxidável podem ser selecionados. No entanto, se o meio medido tem forte corrosividade (como ácido clorídrico, gás cloro úmido, óxido de ferro), alta viscosidade (como látex), é propensa a cristalização (como água salgada), propensa a solidificação (como asfalto quente) ou contém matéria suspensa sólida (como esgoto), então uma mangueira de pressão não é uma mangueira de pressão. Até o tubo de aço inoxidável 316L será corroído pelo ácido clorídrico. A matéria suspensa ou impurezas no asfalto e no esgoto bloqueará rapidamente os orifícios orientadores da pressão do medidor de pressão, fazendo com que o instrumento perca sua funcionalidade.
Portanto, nessas condições, esses dois tipos de manômetros de pressão não-contato são muito adequados. Você pode escolher diferentes materiais da membrana da diafragma resistente à corrosão de acordo com diferentes meios corrosivos fortes para alcançar o objetivo da prevenção de corrosão. Devido à presença da membrana do diafragma, ele pode impedir que a forte viscosidade corrosiva e alta, cristalizando facilmente e solidificando facilmente o meio de fluir para o orifício orientador da pressão, garantindo que o instrumento possa funcionar normalmente. Portanto, com base na pressão de trabalho real, os hábitos de uso da empresa, escolha o tipo apropriado de medidor de pressão de diafragma ou medidor de pressão da membrana. "
