Medidor de pressão remota: análise abrangente de cenários de aplicação e guia de seleção científica

I. Escopo de aplicação de manômetros de pressão remota

Automação industrial: Em processos de produção industrial, como engenharia química, petróleo e energia, é usado para monitorar e controlar a pressão dentro de pipelines e recipientes em tempo real, de modo a alcançar a produção automatizada e otimizar operações.
· Sistema de tratamento de água: no sistema de abastecimento de água e drenagem e estocas de tratamento de águas residuais, ele pode monitorar a pressão na tomada da bomba, o nível da água na torre de água etc., para garantir a operação normal do sistema e alcançar a reposição automática de água e o controle do suprimento de água.
· HVAC (aquecimento, ventilação e ar condicionado): é usado para monitorar a pressão da água gelada e da água de resfriamento no sistema de ar condicionado, bem como a pressão do vapor da caldeira, etc., para garantir a operação segura e estável do sistema e obter controle de economia de energia.
· Sistemas hidráulicos e pneumáticos: em várias estações hidráulicas e equipamentos pneumáticos, medição precisa e transmissão remota de sinais de pressão facilitam o ajuste da pressão do sistema e o diagnóstico de falhas.


Ii. Seleção de manômetros remotos
1, alcance e precisão
· Faixa: Selecione 1,5 a 2 vezes a pressão máxima real (por exemplo, se a pressão máxima for de 10 MPa, escolha um intervalo de 15 a 20 MPa).
· Precisão: para aplicações industriais gerais, é usado 1,0 grau. Para aplicações com requisitos de precisão mais altos, 0,5 grau deve ser selecionado (como nas indústrias farmacêuticas e de fabricação de precisão).
2, tipo de saída de sinal
· Sinal analógico: 4-20mA (alta capacidade anti-interferência, adequada para transmissão de longa distância), 0-10V (para distâncias curtas).
· Sinais digitais: RS485 (Protocolo Modbus), Protocolo Hart (compatível com sinais analógicos e comunicação digital).
3, compatibilidade média
· Médio comum: (água, ar) 304/316 diafragmas de aço inoxidável.
· Meio corrosivo (ácido, álcali) - liga de Hastelloy, tântalo ou diafragmas de cerâmica.
· Mídia espessa ou cristalizável: estrutura plana da membrana ou com uma membrana de separação instalada.
4 ， Adaptabilidade ambiente
· Faixa de temperatura: Normal -20 ℃ a 80 ℃. Para ambientes de alta temperatura, escolha o tipo resistente a alta temperatura (como -40 a 150 ℃).
· Nível de proteção: IP65 (poeira e prova d'água), IP67 (imersão a curto prazo).
· Requisitos à prova de explosão: ambientes com substâncias inflamáveis e explosivas devem cumprir com padrões como o Ex iiC T6.
5, método de instalação:
· Conexão rosqueada: M20*1.5, G1/2 (tipo universal).
· Instalação do flange: DN25/DN50 (para tubos grandes ou cenários de alta pressão).

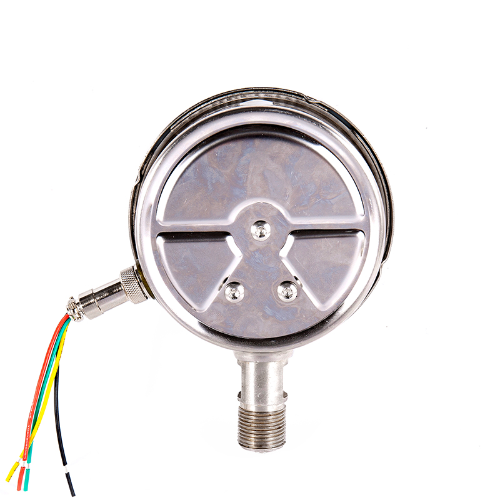

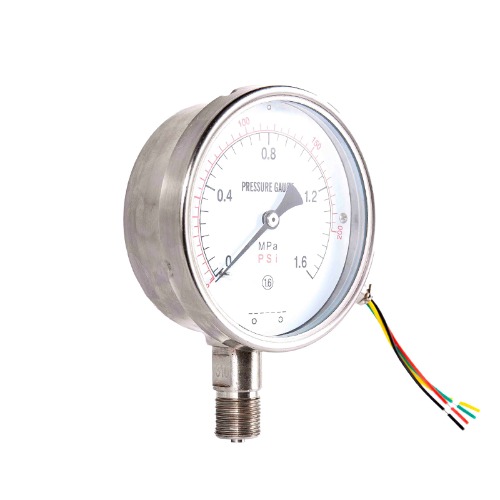

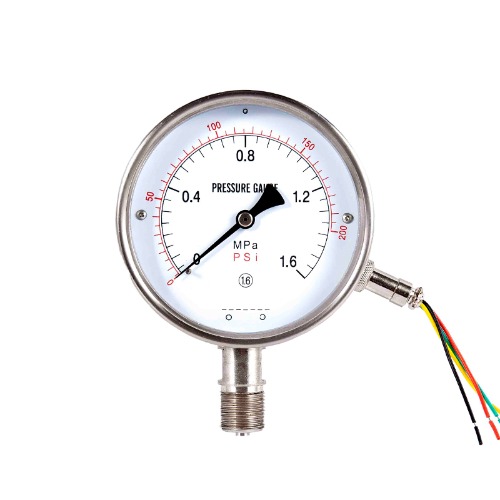

Transmissão remota de resistência (antivibração) medidor de pressão

Especificação técnica

Esse tipo de instrumento é adequado para medir a pressão de líquidos, gases ou vapores que não possuem risco de explosão, não cristalizam, não solidificam e não causam corrosão às ligas de cobre e cobre. Além de indicar o valor da pressão localmente, o instrumento converte o valor medido em um sinal de resistência através de um transmissor de resistência deslizante interno e o transmite para um instrumento secundário localizado longe do ponto de medição, permitindo a detecção centralizada e o controle remoto. A cavidade interna do caso é preenchida com óleo de amortecimento, possuindo assim a capacidade de resistir à vibração no ambiente de trabalho e nas pulsações de pressão do meio.
