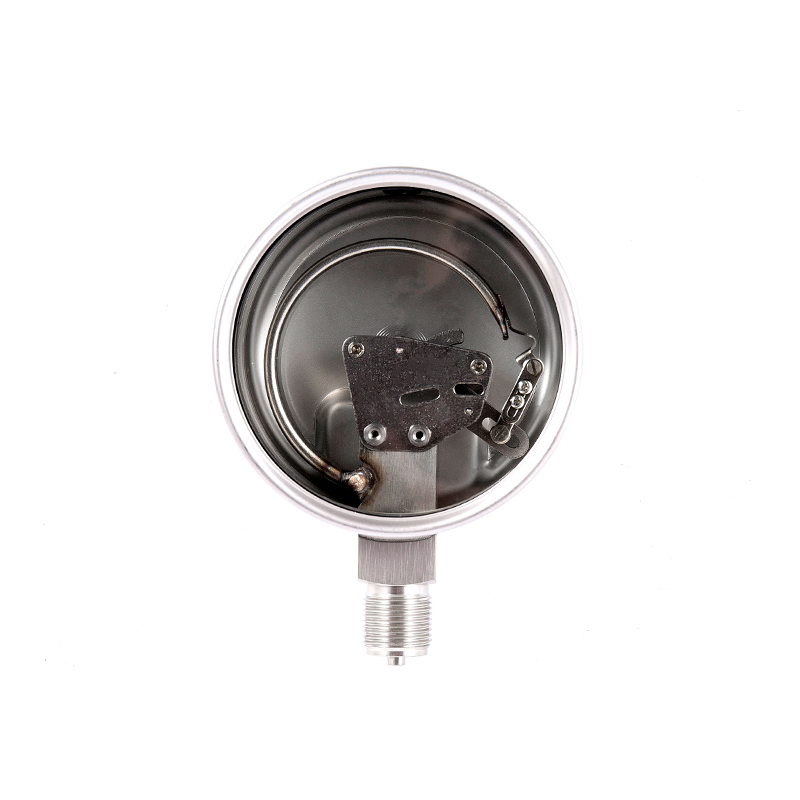

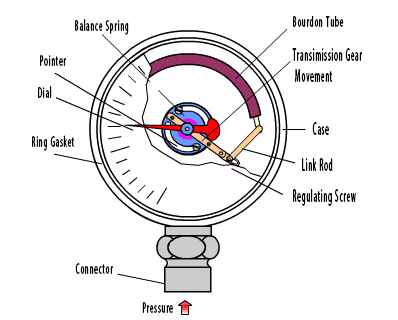

1. Estrutura principal do medidor de pressão
01 Elemento sensível elástico
· Tubo de Bourdon: o elemento elástico mais comum, é na forma de uma forma C, em espiral ou helicoidal e é feita de liga de cobre ou aço inoxidável. Quando o interior está sob pressão, o tubo de Bourdon se estende para fora, fazendo com que o ponteiro gire.
· Diafragma: usado para medição de baixa pressão e corrosividade meduim, feita de metal ou borracha que se deformará após ser impactado pela pressão.
· Fole: Adequado para medir pressões muito pequenas, com grande deformação e alta sensibilidade.
02 Equipamento de transimissão
· Haste de ligação: conecte os elementos elásticos e o mecanismo de engrenagem para transmitir o deslocamento da deformação.
· Equipamento em forma de ventilador: converte o movimento linear em movimento de rotação e amplifica o ângulo de deflexão do ponteiro.
· Engrenagem pequena: malha com a engrenagem setorial e aciona o eixo do ponteiro para girar.
03 Dispositivo indicador
· Ponteiro: exibe o valor da pressão atual e geralmente é usado em conjunto com o mostrador.
· Dial: indica unidades de pressão (MPA, barra, psi, etc.) e diferentes faixas de medição correspondem a diferentes faixas de escala.
04 Shell e componentes de conexão
· Caso: protege o mecanismo interno. O material é de plástico, aço inoxidável ou liga de alumínio. Alguns resistentes ao choque manômetros de pressão são preenchidos com óleo (como óleo de silicone ou glicerina) dentro para reduzir a vibração.
· Conexão: é usado para conectar o sistema testado. Os padrões comuns de threads incluem G1/2, NPT, BSP, etc.
2. Princípio de trabalho do medidor de pressão
01 Propagação de pressão
· O meio medido (gás ou líquido) entra no medidor de pressão através da interface e atua no elemento elástico (como tubo de bourdon, diafragma ou fole).
02 Deformação do elemento elástico
· Tipo de tubo de Bourdon: À medida que a pressão aumenta, o tubo de Bourdon endireita gradualmente (no caso de um tubo em forma de C) ou se expande (no caso de um tubo espiral) devido à pressão interna, resultando em deslocamento.
· Tipo de diafragma: A pressão faz com que o centro do diafragma sofra deformação de flexão e o deslocamento varia com a pressão.
· BILIFICA TIPO: Expansão e contração axial, adequadas para medir pressões muito pequenas.
03 Amplificação de transmissão mecânica
A ligeira deformação do elemento elástica é transmitida através do mecanismo de ligação à engrenagem setorial, que então aciona a engrenagem pequena para girar e fazer com que o ponteiro desvie. A função do sistema de mecanismo de transmissão de engrenagem é amplificar o deslocamento, permitindo que o ponteiro indique claramente o valor da pressão.
04 Indicação de ponteiro
O ponteiro se move no mostrador e aponta para o valor de pressão correspondente. Por exemplo:
· Quando a pressão é 0, o ponteiro deve apontar para a marca "0" (se não for preciso, é necessário um ajuste zero).
· Quando a pressão aumenta para a construção muscular, o ponteiro gira no sentido horário, indicando o valor da pressão atual.
05 Mecanismo de retorno ao zero
Quando a pressão é liberada, o elemento elástico retorna ao seu estado original e o ponteiro volta à posição zero sob a ação da prola (ou primavera).
3. Princípio de trabalho de tipos especiais de manômetros
01 medidor de pressão à prova de choque
· Enchimento interno de óleo (óleo de silicone ou glicerina) para reduzir o impacto no ponteiro durante a vibração
· Adequado para ambientes de vibração, como máquinas hidráulicas e compressores
02 Medidor de pressão diferencial
· Usando um tubo de bourdon duplo ou uma estrutura de diafragma duplo, ele mede a diferença entre duas fontes de pressão.
· Utilizado para monitoramento de filtro, medidores de fluxo e outros aplicativos relacionados.
03 medidor de pressão digital
· Use sensores de pressão (como piezoresistivo ou capacitivo) para converter sinais de pressão em sinais elétricos, que são então processados e exibidos digitalmente.
· Pode gerar sinais de 4-20mA ou RS485, adequados para controle automatizado.
4.Summarize
· Medidor de pressão mecânico: com base na deformação do elemento elástico combinado com a rotação da engrenagem, ela possui uma estrutura simples e é fácil de manter.
· Medidor de pressão eletrônico: exibição digital do sensor, alta precisão, capaz de transmissão de dados remotos
· Critérios de seleção: escolha o tipo apropriado com base no meio, na faixa de pressão e no ambiente (vibração, corrosão).

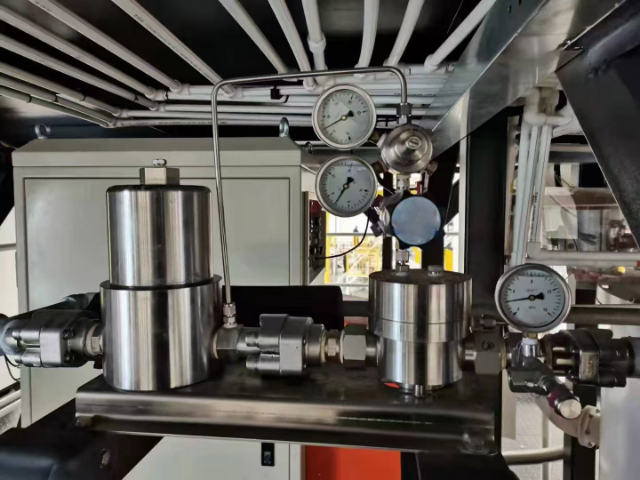

Embora o medidor de pressão seja pequeno, é de vital importância na segurança industrial. O uso e a manutenção corretos podem garantir uma operação estável a longo prazo.
