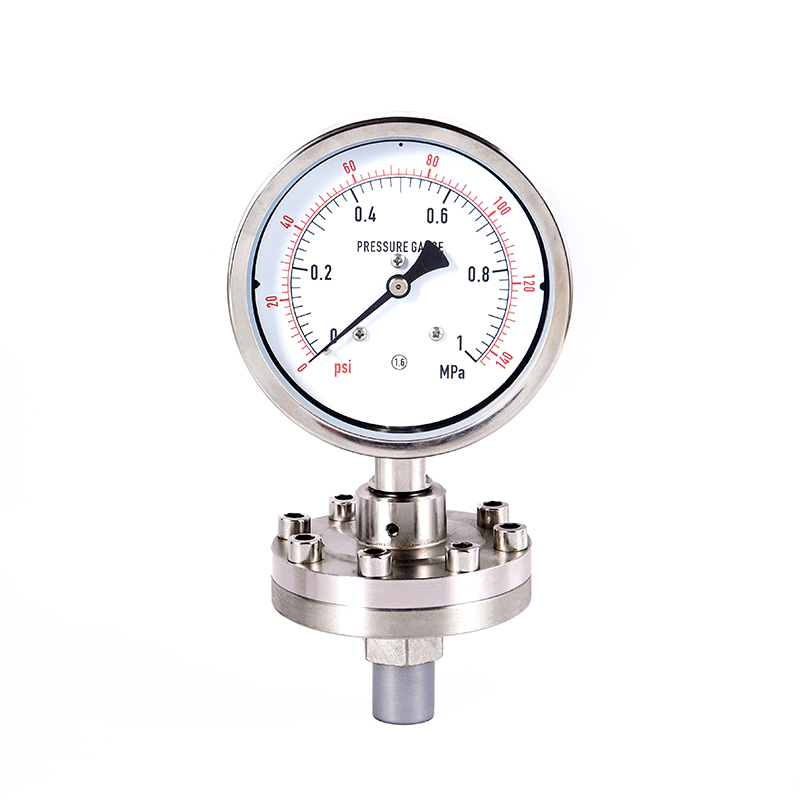

Série Yeb Série Stainless Stone Aço Diafragma do Medidor de Pressão
Cat:Manômetro
◆ Modelo : Yeb60 yeb100 yeb150 ◆ Uso: Esta série de instrumentos é adequada para medir a baixa...
Veja detalhes A seguir, é apresentado o conhecimento relevante sobre a "precisão" e "faixa de medição" de manômetros de pressão .
I. Accisão
1.Definition
O intervalo de desvio entre o valor medido do medidor de pressão e o valor real é geralmente expresso como uma porcentagem da escala completa.
2.Grade
Padrão industrial: 1,0 grau, 1,6 grau, 2,5 grau (geralmente é usado na China); 0,5 grau, 1,0 grau (alta precisão)
3. Erro de medição
Quando a faixa de medição é de 10MPa e a precisão é de 1,6 grau, o erro permitido é de ± 10 MPa * 1,6% = ± 0,16 MPa.
4.Choice sugestion
De acordo com os requisitos do processo, para uso industrial geral, escolha Grau 1.6; Para laboratórios, aeroespacial (portadores de aeronaves) ou aplicações de petróleo e produtos químicos, selecione Grade 0.5.
II.Maneração de medição
1.Definition
O valor máximo que o medidor de pressão pode medir (como 0 - 1 MPa, 0 - 6 MPa, 0 - 10 MPa ...)
2. CHOICE PRINCÍPIO
Uso regular: a pressão de trabalho deve estar entre 1/3 e 2/3 da faixa (por exemplo, se a pressão de trabalho for 0,4 MPa, é recomendável escolher 0 - 0,06 MPa ou 0 - 1 MPa).
3. Risco de sobrecarga
O uso excessivo além do intervalo especificado por um longo tempo danificará o instrumento. A pressão máxima permitida é tipicamente 130% do intervalo (dependendo do modelo).
Iii. A relação entre precisão e faixa de medição
1. Correlação do erro
Para o mesmo grau de precisão, uma faixa de medição maior em um erro absoluto maior (um medidor de pressão de 1,6 garde; na faixa de 10MPa, erro = ± 0,16mpa. Na faixa de 100mpa, erro = ± 1,6mpa).
2.Econômico
Os instrumentos de alta precisão incorporam custos mais altos, necessitando de análises cuidadosas de trade-off.
Exemplo para medir a pressão de 0,5MPa:
EELECT A 0 ~ 0,6MPA GAIGO DO RANGE (1,6 GRADE) ERRO = ± 0,0096MPA
EELECT A 0 ~ 10MPA GAIGE RANGE (1,6 GRADE) ERRO = ± 0,16MPA (não recomendou)
IV.Ouro fatores de influência
1. Temperatura ambiental
Variações de temperatura podem introduzir erros adicionais (como 0,4% por 10 ℃)
2. Media Características
Meios corrosivos, viscosos e particulados requerem o uso de materiais especializados (como medidores 316/316L, medidores de diafragma).
3. Instalação
A instalação direta, a instalação encadeada ou a instalação do flange podem afetar a precisão real.
Summariz
Ao selecionar um medidor de pressão, é necessário considerar a faixa de pressão real, os requisitos de precisão e as condições médias de forma abrangente. Priorize garantir que a pressão de trabalho esteja dentro da faixa de 1/3 a 2/3 da faixa de medição e selecione uma precisão apropriada para obter a melhor relação custo-desempenho.
