Detecção de pressão estática com precisão, o medidor de pressão do diafragma salva as condições de trabalho!

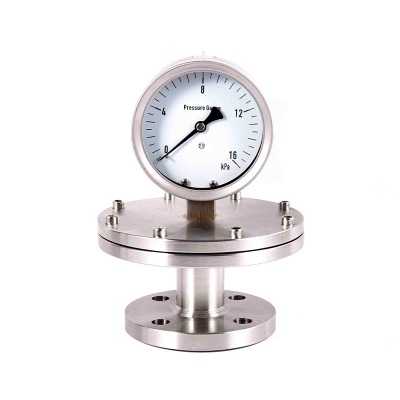

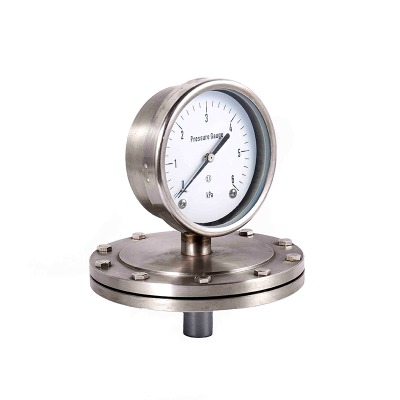

O medidor de pressão do diafragma é um instrumento que mede a pressão com base no princípio de deformação de um diafragma elástico, sua vantagem central está na capacidade de lidar diretamente com o meio viscoso, particulado, cristalino ou corrosivo. manômetros de pressão (como os manômetros de pressão do diafragma) causados por bloqueio ou corrosão média. O seguinte é explicado de dois aspectos que a aplicação do protótipo e os pontos de uso:

Aplicação de protótipo

1. Indústria química
Measure the pressure of corrosive media (such as acid and alkali solutions, chlorine gas, sulfides) or viscous materials (such as resins, paints).For example: Monitoring of pressure inside the reaction vessel, control of pressure in acid and alkali pipelines, the material of the diaphragm (such as Hastelloy or polytetrafluoroethylene) can resist corrosion by the medium, preventing leakage or damage to o instrumento.

2. Indústria farmacêutica e farmacêutica
Utilizado para aplicações sanitárias, como produtos lácteos, indústria de vinhos, molhos, líquidos farmacêuticos, etc., para medir a pressão de meios viscosos ou facilmente contaminados. O diafragma é feito de aço inoxidável (316L) ou politetrafluoroetileno de grau alimentar, com uma superfície lisa sem cantos mortos. Pode suportar a limpeza e desinfecção (como esterilização a vapor), evitando a contaminação residual do meio.

3. Proteção ambiental e tratamento de águas residuais
Meça a pressão dos meios que contêm partículas, como esgoto, lodo e lama, como a pressão na saída do tanque de sedimentação e a pressão no oleoduto de transporte de lodo. A estrutura rígida do diafragma pode resistir à erosão de partículas e não é propensa a obstruir (sem canais longos longos), portanto, a solução da "manutenção de blocos" de pressão orgânica dos supostos (sem canais estreitos longos), a resolução do "bloqueio".

4. Indústria da indústria e impressão e tingimento
É usado para monitoramento de pressão em meios, como agentes de dimensionamento (para impressão e tingimento) e soluções de sabão de alta temperatura. O diafragma pode suportar temperaturas moderadas a baixas (tipicamente -40 a 150 ℃, e com materiais especiais, temperaturas ainda mais altas) e é resistente à adesão dos meios viscosos, garantindo uma medição estável a longo prazo.


Chave de operação
1. Núcleo de seleção
· Características médias: selecione o material do diafragma com base na corrosividade do meio (por exemplo, diafragma de politetrafluoroetileno para medir ácidos fortes, 304 aço inoxidável para meios fracamente corrosivos e liga de hastelloy para meios altamente corrosivos); Quando existem partículas duras, um diafragma mais espesso e resistente ao desgaste deve ser selecionado (por exemplo, aço inoxidável com uma espessura de 1,5 mm ou mais).
· Faixa de pressão: a faixa de medição do medidor de pressão do diafragma é geralmente de 0 a 6 MPa (dominada por baixa pressão, enquanto a alta pressão requer o uso de diafragmas ondulados para aumentar a rigidez, e a pressão medida deve se enquadrar na faixa de 1/3 a 2/3 da faixa de medição (para evitar a deformação paralisada.
· Adaptação de temperatura: se a temperatura média for muito alta (mais de 150 ℃), isso afetará a elasticidade do diafragma. Portanto, é necessário selecionar um material que possa suportar altas temperaturas (como liga de monel) ou instalar um anel de condensação (para reduzir a temperatura de contato do diafragma).

2. Sobre a instalação
· Posição da instalação: prefira a instalação vertical (com o diafragma voltado para baixo) para impedir que o meio deposite na superfície do diafragma; Se instalado horizontalmente, verifique se o diafragma é paralelo ao eixo da tubulação para reduzir o impacto das partículas.
· Método de conexão: Use flange ou conexão rosqueada (dependendo da especificação do tubo), garantindo uma vedação apertada (o material da junta deve ser compatível com o meio, como uma gaxeta de politetrafluoretileno para resistência ao ácido), para impedir que o vazamento do meio corroia o alojamento do instrumento.
· Evite interferência: Fique longe de fontes de vibração fortes (como corpos da bomba) ou campos magnéticos fortes. Se necessário, instale suportes de absorção de choque para impedir que o diafragma fique cansado ou o ponteiro tremia, o que pode afetar a leitura.

3.operação e manutenção
· Inspeção pré-iniciação: verifique se o intervalo corresponde à pressão medida (proibição de uso de sobrepressão) e a superfície da membrana está livre de danos, deformação e o ponteiro está em zero (quando não houver pressão).
· Leitura diária: após o ponteiro estabilizar, leia o valor (durante o fluxo do meio, pode haver flutuações e um dispositivo de amortecimento pode ser usado para suavizar o ponteiro); Se medir um meio viscoso, é necessário limpar manualmente a superfície do diafragma periodicamente (por exemplo, através da válvula de sopro).
· Manutenção regular:
Realize verificações mensais no desempenho de vedação do diafragma (sem vazamento, sem abaulamento).
A calibração é realizada uma vez a cada seis meses (comparando -se com uma fonte de pressão padrão. Se o desvio exceder 1,6 níveis, o mecanismo de transmissão precisará ser ajustado).
Se o meio contiver componentes corrosivos, o diafragma deve ser substituído anualmente (para evitar a degradação e o subsequente declínio na precisão).

Resumo:
O design do protótipo do medidor de pressão do diafragma é centrado em torno de "" medição de pressão em meios severos "" e é aplicada principalmente em indústrias como engenharia química, processamento de alimentos e proteção ambiental. Ao usá-lo, atenção especial deve ser dada à compatibilidade do material, proteção de instalação e manutenção regular para garantir sua operação estável a longo prazo.
