Quantos tipos de manômetros existem?

Manômetro mecânico

1. Medidor de pressão do tubo da prole
Este é um dos mecânicos mais usados manômetros de pressão . O tubo de mola é geralmente na forma de um tubo em forma de C, tubo de mola do disco ou tubo em espiral, etc. O medidor de pressão do tubo da mola tem uma estrutura simples e um desempenho confiável. É adequado para medir a pressão de líquidos, gases ou vapores que não explodem, não cristalizam, não solidificam e não têm efeito corrosivo nas ligas de cobre e cobre. É amplamente utilizado em departamentos como máquinas, petróleo, indústria química, metalurgia, mineração e potência.

2. Diáfragma do medidor de pressão
Meça a pressão utilizando a deformação do diafragma sob a ação da pressão. O medidor de pressão do diafragma tem boa resistência à sobrecarga e alta precisão, mas sua resistência de choque e resistência ao impacto são ligeiramente inferiores. Ele pode selecionar diferentes materiais de diafragma de acordo com diferentes meios medidos e pode ser usado para medir a pressão ou pressões micro-positivas e negativas de certos meios de fluido corrosivos, não cristalinos ou não operacionais. Por exemplo, na produção química, é usado para medir a pressão de líquidos corrosivos.

3. Medidor de pressão cápsula
O elemento sensível à pressão é composto de dois diafragmas em forma de ondulação circular que são presos juntos. É usado para medir pressões muito pequenas e, portanto, também é conhecido como medidor de micro-pressão. É comumente usado em equipamentos de gás e tubulações de gasolina, bem como na ventilação do ar condicionado, a gasodutos e outros equipamentos, para medir a pressão da micro-pressão.

4. Bedeiro de pressão do tubo de Bourdon
Usando um tubo de mola como elemento elástico, ele responde sensivelmente às mudanças de pressão. Quando a pressão medida atua sobre os fole, os fole sofrem deformação elástica. Essa deformação é amplificada e transmitida através do mecanismo de transmissão interna, fazendo com que o ponteiro gire no mostrador, refletindo assim diretamente a magnitude da pressão medida. Pode ser usado em situações em que as alterações de pressão são significativas ou é necessária uma resposta rápida.

Manômetro digital

1. Ceia de resistência Medidor de pressão digital
A deformação elástica causada pela pressão é convertida em alterações de resistência através de medidores de tensão de resistência. Em seguida, as alterações de resistência são transformadas em sinais de tensão ou corrente através do circuito de medição. Após a amplificação, conversão A/D e outro processamento, o valor da pressão é exibido na forma digital. Alta precisão e boa estabilidade, amplamente utilizadas no controle de automação industrial, medição de laboratório e outros campos.

2. Medidor de pressão digital capacitivo
A pressão é convertida em alterações de capacitância usando um sensor de capacitância e a pressão é medida medindo as alterações na capacitância. Possui alta sensibilidade e resolução e é adequado para aplicações com requisitos de medição extremamente altos, como nos campos da zune Aviação e fabricação de instrumentos de precisão.

3. Medidor de pressão digital piezoelétrico
Com base no efeito piezoelétrico, quando a pressão é aplicada ao material piezoelétrico, as cargas serão geradas e a magnitude das cargas é proporcional à pressão. Após a amplificação e processamento, os valores de pressão são exibidos em forma digital e são frequentemente usados para medição dinâmica de pressão, como no teste do transmissor, experimentos de impacto e outros cenários.

Medidor de pressão diferencial

1. Medidor de pressão diferencial da coluna líquido
A diferença entre as duas pressões é refletida pela altura do líquido no tubo em forma de U. A estrutura é simples e a precisão é alta. É frequentemente usado em laboratórios ou pequenos sistemas.

2.diafragma Medidor de pressão diferencial do tipo
Ao utilizar a deformação do diafragma sob a diferença de pressão em ambos os lados, a pressão diferencial pode ser medida. Este método possui boa linearidade e estabilidade e é amplamente utilizado em processos industriais para medição de fluxo, medição de nível de líquido.

3. Bellows Tipo de pressão diferencial de pressão
Usando um fole como elemento sensível, a faixa de medição da pressão diferencial é ampla e pode ser aplicada à medição da pressão diferencial em diferentes níveis de pressão.

Medidor de pressão de condição operacional especial

1. Medidor de pressão à prova de lavagem
É usado para medir a pressão de gases ou líquidos que não são corrosivos para ligas de cobre e cobre, não explosivas, não cristalizam e não precipitam. Ele pode funcionar normalmente em máquinas ou equipamentos que sofrem vibrações intensas.

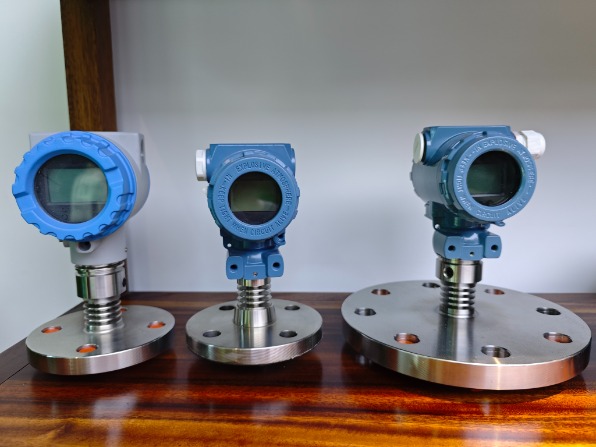

2. Manômetro de Diafragma
Para atender aos requisitos de medir a pressão do meio com forte corrosão, alta temperatura, alta viscosidade, cristalização fácil, solidificação fácil e presença de sólidos flutuantes, um sistema que consiste em um isolador e um instrumento de pressão de uso geral é adotado. Nas indústrias químicas e farmacêuticas, é usado para medir a pressão do meio com forte corrosividade, como ácido sulfúrico e ácido clorídrico.

3. Manômetro de pressão de contato elétrico
Além de medir a pressão, ele também pode obter funções de controle de pressão e alarme definindo contatos elétricos. Quando a pressão atinge o limite superior ou inferior definido, os contatos elétricos fecham ou se abrem, acionando o sinal de controle correspondente ou o dispositivo de alarme. É frequentemente usado na medição de controle de oleodutos para controlar o início e a parada das bombas de incêndio, bem como em alguns processos de produção industrial que requerem controle automático da pressão.

Medidor de pressão de oxigênio
É projetado especificamente para medir a pressão de oxigênio. Como o oxigênio pode aquecer, acender e até explodir quando misturado com graxa, o manômetro de oxigênio deve estar absolutamente livre de óleo durante a operação e a calibração. Durante o processo de calibração, geralmente é adicionado um separador de água ou uma bomba de pressão da água é usada para calibração.

5. Medidor de pressão refrigerante
Adequado para mídia com baixas temperaturas ou para mídia especial, como refrigerantes (freon) ou amônia, e é aplicada em equipamentos como ar condicionado, geladeiras e resfriadores de água.

Outros produtos do tipo de medidor de pressão incluem muitos, muitos mais, como manômetros inteligentes de pressão digital, medidores de fluxos eletromagnéticos, medidores de fluxograma de vórtice, medidores de nível de radar, medidores de nível ultrassônico, medidores de nível de imersão, transmissores de pressão, sensores de temperatura e assim por diante. .
