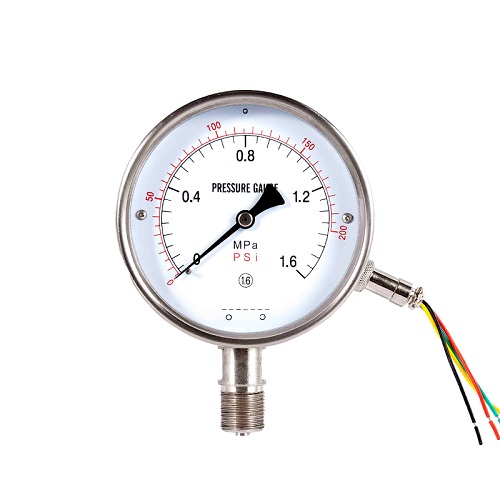

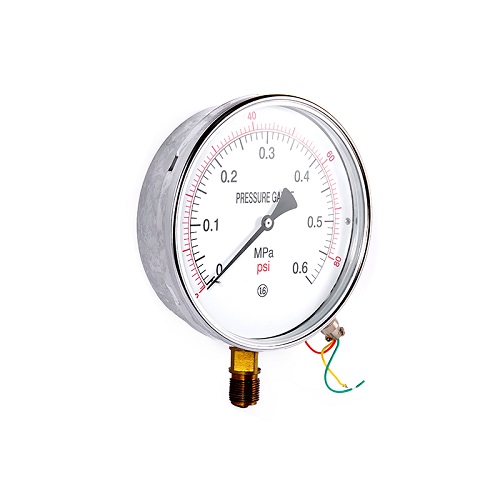

Veja detalhes Medidor de pressão de transmissão remota
Na produção industrial e em vários campos de engenharia, a medição de pressão é uma tarefa crucial. Medidores de pressão de transmissão remotos , como instrumentos que podem converter valores de pressão em sinais elétricos e transmiti -los remotamente, estão desempenhando um papel insubstituível. Eles não apenas podem exibir os valores de pressão em tempo real, mas também podem transmitir dados ao centro de controle remoto, facilitando os operadores para monitorar e ajustar a qualquer momento.
Hoje, vamos nos aprofundar nos modelos, estruturas e materiais dos medidores de pressão farray.
1. Aventando o significado dos números do modelo
O número do modelo do medidor de pressão remoto geralmente contém muitas informações. As regras de nomeação para os modelos de diferentes fabricantes podem variar um pouco, mas geralmente seguem certos padrões. Tomando o YTZ-150 comum como exemplo:
"Y" representa um medidor de pressão, que é o símbolo universal para produtos do medidor de pressão, indicando que ele pertence à categoria de instrumentos de medição de pressão.
"TZ" geralmente indica o método de transmissão remota, como a transmissão remota de resistência. Aqui, indica que esse medidor de pressão atinge a transmissão remota de sinais de pressão através de alterações de resistência.
"150" indica que o diâmetro nominal do mostrador do medidor de pressão é de 150 mm. O diâmetro maior do mostrador torna as leituras mais claras e é adequado para situações em que o valor da pressão precisa ser observado à distância.
Além disso, alguns modelos serão seguidos por outras letras. Por exemplo, "Z" pode indicar um tipo resistente a choque, indicando que esse medidor de pressão remoto tem uma certa capacidade de resistir à vibração mecânica e é adequada para ambientes de trabalho com vibrações; "B" pode representar material de aço inoxidável, o que significa que o medidor de pressão seleciona o aço inoxidável como seu material, aumentando sua resistência à corrosão e adequado para medir a pressão do meio corrosivo.
2. Análise abrangente da estrutura interna
O medidor de pressão remoto é composto principalmente pela parte da medição, elementos de resistência, mecanismo de transmissão, interface de alojamento e conexão, etc.
Seção de medição: O componente do núcleo é o tubo Bourdon, que é um tubo de metal oco dobrado em uma forma específica (geralmente na forma de um C). Quando a pressão do meio medido entra no tubo de Bourdon, as extremidades do tubo sofrem deformação elástica devido à força. Quanto maior a pressão, mais óbvia é a deformação. Essa deformação é a base para a medição da pressão, e a conversão e a exibição subsequentes de sinal são todos baseados nisso.
Elemento do Resistor: Geralmente, é usado um potenciômetro deslizante. O pincel é conectado ao mecanismo de transmissão do tubo da mola. Quando o tubo da mola se deforma devido a mudanças de pressão, ele aciona a escova para deslizar no potenciômetro, alterando assim o valor de resistência do potenciômetro. Essa mudança no valor da resistência é proporcional à pressão medida, alcançando a conversão do sinal de pressão em sinal de resistência.
Mecanismo de transmissão: é composto por bielas, engrenagens, etc. Funciona como uma "ponte" e um "amplificador". Por um lado, transmite a leve deformação do tubo da mola para o pincel, fazendo com que ela deslize no potenciômetro; Por outro lado, amplifica o leve deslocamento do tubo da mola, acionando o ponteiro para girar no mostrador, para indicar o valor da pressão localmente.
Shell: sua principal função é proteger os componentes internos, prevenir poeira, umidade, colisões mecânicas etc. de causar danos às peças de precisão interna. Os materiais comuns de concha incluem aço carbono e aço inoxidável. As conchas de aço carbono têm um custo menor e são adequadas para ambientes de trabalho em geral; As conchas de aço inoxidável têm melhores propriedades de prevenção de ferrugem e resistência à corrosão e são adequadas para ambientes agressivos, como aqueles com condições úmidas ou gases ou líquidos corrosivos.
Interface de conexão: isso é usado para conectar o equipamento testado ao pipeline. O método de conexão comum é a conexão rosqueada. Por exemplo, a especificação rosqueada de M20*1.5 é comumente usada. Esse método de conexão é conveniente para a instalação e possui um bom desempenho de vedação, garantindo que o meio testado não vaze.
3. Seleção de material
A seleção de materiais para cada componente do medidor de pressão remota afeta diretamente seu desempenho, alcance aplicável e vida útil:
Material do tubo de Borden:
Liga de cobre: como bronze de fósforo, etc., possui boa elasticidade e resistência à corrosão e têm preços relativamente baixos. Eles são adequados para medir a pressão de líquidos, gases ou vapores que não têm perigo de explosão, não cristalizam, não solidificam e não causam corrosão às ligas de cobre e cobre. Por exemplo, eles são usados para medir a pressão de meios comuns, como água e ar.
Aço inoxidável: Materiais como 304/116/116L de aço inoxidável possuem resistência à corrosão extremamente forte. Eles são adequados para medir a pressão de líquidos, gases ou vapores que têm uma natureza alcalina fraca, mas sem risco de explosão, não cristalizam e não solidificam. Eles são amplamente utilizados em indústrias como engenharia química, petróleo e produtos farmacêuticos. Os meios medidos nessas indústrias geralmente têm certas propriedades corrosivas.
Material da concha:
Aço Carbono: é econômico, fácil de processar e pode atender aos requisitos de proteção para manômetros de pressão em ambientes gerais. Em alguns casos em que a resistência à corrosão não é altamente exigida e o ambiente é relativamente seco, sem substâncias corrosivas, como em oficinas de processamento mecânico comum, os manômetros de pressão de transmissão remota envoltos em aço carbono podem ser selecionados.
Aço inoxidável: possui excelentes propriedades de resistência à anti-resistência e corrosão. Mesmo em úmido ou em ambientes com gases ou líquidos corrosivos, ele pode funcionar de forma estável por um longo tempo. Em indústrias como engenharia química, engenharia marítima e processamento de alimentos, onde as condições de trabalho são severas e em aço inoxidável envolto em aço remoto, os manômetros de pressão são uma escolha melhor.
Material do conector:
Conector de cobre: geralmente usado em conjunto com os tubos de mola de liga de cobre, é adequado para sistemas de medição de pressão sem meio corrosivo. Tem boa compatibilidade com os tubos de mola de liga de cobre e pode garantir uma excelente conexão e desempenho de vedação.
Junta de aço inoxidável: combinada com o tubo de mola de aço inoxidável, é adequado para situações envolvendo meios corrosivos. Sua resistência à corrosão é compatível com a do tubo de mola de aço inoxidável, impedindo efetivamente o vazamento e outros problemas na articulação devido à corrosão da mídia, aumentando assim a confiabilidade e a vida útil de todo o sistema.
Resumo:
O modelo, a estrutura e o material do medidor de pressão remoto estão inter -relacionados e mutuamente influentes. Ao escolher um manômetro remoto, é necessário considerar esses fatores de maneira abrangente com base no cenário de aplicação específico, nas características do meio medido e nos requisitos de precisão da medição. Somente dessa maneira o medidor de pressão remoto pode operar de forma estável e confiável durante sua operação, fornecendo suporte preciso de dados de pressão para produção industrial e construção de engenharia. Esperamos que, durante esta introdução, todos possam ter um entendimento e conhecimento mais profundos de medidores de pressão remotos.
