Aplicativo:
O transmissor é composto por componentes sensíveis à pressão de microdissolução isolada avançada de silício ou vidro de difusão isolada do mundo e circuitos integrados de alta qualidade. Possui alta qualidade, baixo preço e capacidade de adaptação a diversas aplicações industriais. Os materiais de fabricação do circuito principal são avançados e a vedação e cura externas são completamente isoladas, atendendo aos requisitos de à prova de explosão, à prova de poeira e outras condições de trabalho adversas. Ao selecionar diferentes conectores de processo, ele pode medir com precisão meios corrosivos fortes, meios de alta e baixa temperatura e meios viscosos. Adequado para vários ambientes de controle automático, é amplamente aplicado em vários campos à prova de explosão, como petróleo, indústria química, aço, energia, materiais de construção, têxteis, produtos farmacêuticos, alimentos, gás, experimentos científicos e indústria militar, etc. saída de sinal padrão DC 4 ~ 20mA e comunicação HART.

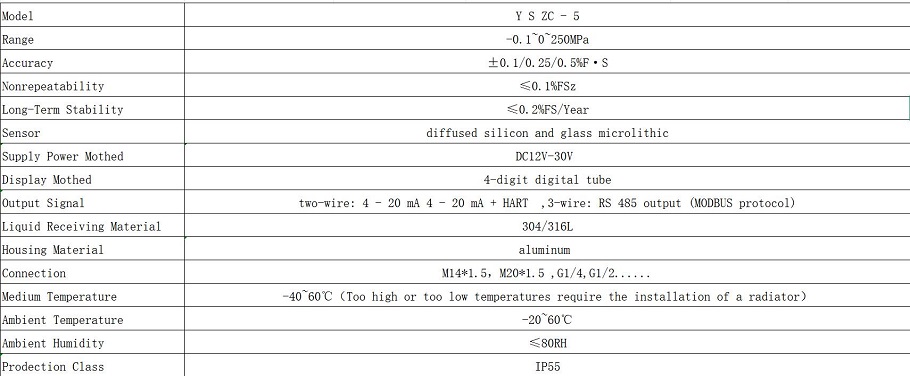

Modelo e especificação:

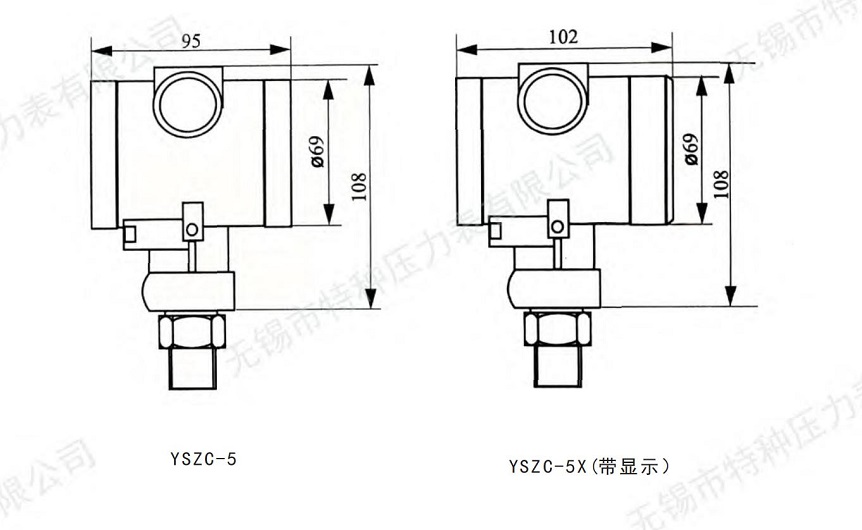

Dimensões:
Montagem:
·Preparação da instalação: Selecione um local de instalação apropriado e certifique-se de que o ambiente atenda às condições de trabalho do transmissor. Evite fatores como vibração, alta temperatura e umidade que possam afetar a precisão da medição. O local de instalação deve ser conveniente para depuração e manutenção, e a superfície de instalação deve ser plana para evitar pressão adicional no transmissor.
·Etapas de instalação: O installation methods for pressure transmitters of different interface types are different. For example, for pressure transmitters with threaded interfaces, it is necessary to ensure that the sealing surface of the connection with the pressure measurement equipment is smooth and flat. Use your hand to insert the equipment into the corresponding installation hole, then tighten it using a wrench as needed, but be sure not to exceed the specified tightening torque.
Manual do usuário do transmissor de pressão
Leia este manual cuidadosamente antes de instalar e usar o instrumento.
1,O manômetro geral é adequado para medir a pressão de líquidos, gases e vapores que não representam risco de explosão, não cristalizam, não solidificam e não causam corrosão nos componentes do manômetro.
2. O manômetro anti-sísmico pode ser usado em ambientes onde haja forte vibração mecânica ou onde a pressão média flutue intensamente.
3. O manômetro de aço inoxidável pode ser usado em ambientes externos, de alta temperatura e corrosivos, ou para medir meios levemente corrosivos.
4. O manômetro de diafragma pode medir a pressão de líquidos com forte corrosividade, alta viscosidade, propensos à cristalização ou contendo partículas sólidas.
5. O instrumento geralmente é usado até 3/4 da faixa e, ao medir pressão flutuante, é usado até 2/3 da faixa.
6. Quando o meio for líquido, o instrumento deve ser instalado na mesma linha de nível de água do ponto de medição; caso contrário, deverão ser feitos ajustes apropriados.
7. O manômetro deve ser instalado verticalmente. Durante a instalação, é estritamente proibido mover a caixa do medidor. O mostrador do manômetro do diafragma não deve ser afrouxado ou desmontado.
8. Para instrumentos do tipo sísmico com pressão máxima de 1,6 MPa ou menos, se a posição do ponteiro se desviar devido a mudanças na pressão atmosférica, um pequeno furo pode ser feito no retentor de óleo para equilibrar a diferença de pressão entre o interior e o exterior da caixa.
9. Condições ambientais de operação: Nível de resistência sísmica: Tipo geral V·H·2 ou V·H·3 tipo resistente a sísmicos V·H·4.Nível de proteção: Tipo geral IP54: Este é um tipo selado e resistente a choques. Temperatura 1P65: Tipo geral (-40~70)°C; Tipo resistente ao choque (-5~55)°C (glicerol); (-25~55)℃ (óleo de silicone). Umidade relativa: <85%.
10. Durante a utilização, o instrumento deve ser mantido limpo e em boas condições. Para garantir a segurança, recomenda-se realizar calibrações regulares (com intervalo não superior a seis meses).
11. O instrumento deve ser armazenado em um ambiente interno bem ventilado e seco, onde o ar interno não deve ter qualquer efeito corrosivo no instrumento.
