Guia central para modelo, estrutura e material do medidor de pressão de contato fotoelétrico

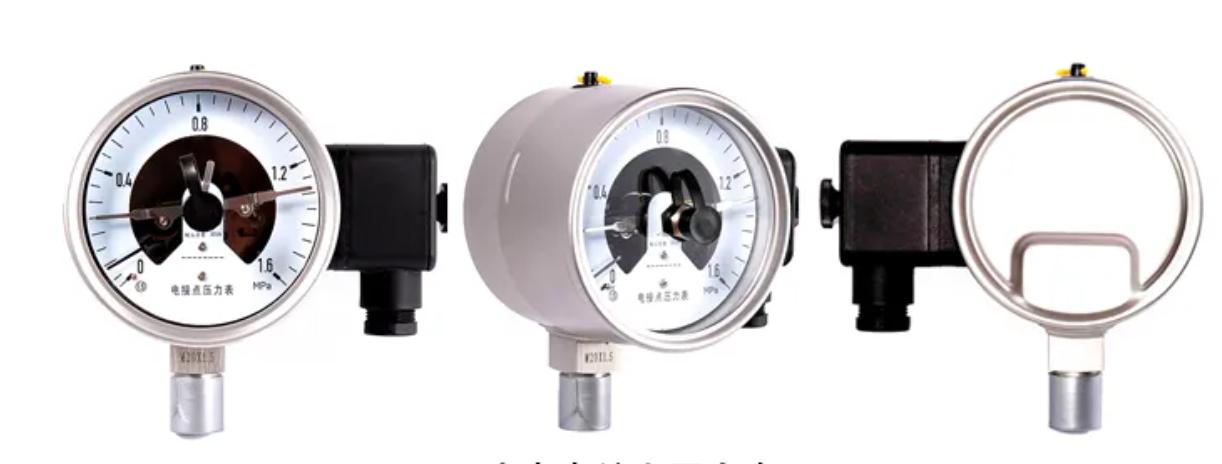

Medidor de pressão de contato fotoelétrico

O contato fotoelétrico manômetro é um instrumento inteligente que integra a medição de pressão, a exibição e o controle automático. Ele detecta o valor da pressão através da tecnologia de detecção fotoelétrica sem contato e pode gerar um sinal de comutador quando a pressão atingir o limite superior ou inferior predefinido, controlando assim o início ou a parada de equipamentos externos (como bombas de água, motores, alarmes etc.).

Você pode considerá -lo como um interruptor de pressão muito "inteligente" e "seguro", equipado com um mostrador de ponteiro intuitivo.
No controle de automação industrial, a precisão do monitoramento e alarme da pressão afeta diretamente a segurança e a eficiência da produção. O medidor de pressão de contato fotoelétrico, como um instrumento -chave com funções de medição e controle, sua seleção de modelo, projeto estrutural e propriedades de material geralmente formam o núcleo do processo de seleção. Hoje, o guiaremos a desmontar essas três dimensões principais e ajudá -lo a entender rapidamente os principais pontos de seleção.

1 ， Modelos comuns de medidores de pressão de contato fotoelétricos
· Série YXC: Mão de pressão de contato fotoelétrico do tipo básico, adequado para ambientes industriais gerais.
· Série YXG: Tipo de alta precisão, com precisão de medição de até 0,5 grau.
· Série YXK: Tipo à prova de explosão, adequado para ambientes inflamáveis ​​e explosivos.
· Série YXW: Tipo sanitário. Projetado especificamente para as indústrias alimentares e farmacêuticas.
· Série YXF: Tipo resistente à corrosão, adequado para mídia altamente corrosiva.

2, estrutura: três componentes principais determinam o desempenho do instrumento
A estrutura do medidor de pressão de contato fotoelétrica foi projetada em torno de "alarme confiável de medição precisa" e consiste principalmente em três módulos principais. Cada componente tem uma clara divisão de responsabilidades:

· Mecanismo de medição: O componente do núcleo é o tubo Bourdon. Quando o meio medido entra no tubo, o corpo do tubo sofre deformação devido à pressão, e essa deformação é transmitida através da biela para girar o ponteiro, alcançando assim a exibição mecânica do valor de pressão.

· Mecanismo de conversão fotoelétrica: Consiste em uma placa de sombreamento, uma fonte de luz e um sensor fotoelétrico. Quando o ponteiro (ou a placa de sombreamento ligada ao ponteiro) gira para a posição limite superior ou inferior predefinida, a placa de sombreamento blocos ou conduz a fonte de luz, acionando o sensor fotoelétrico para enviar um sinal de interruptor, alcançando assim o alarme ou controle de pressão.

· Caixa de concha e junção: O shell protege os componentes internos, enquanto a caixa de junção é usada para conectar o circuito de controle. Alguns modelos podem incluir orifícios de dissipação de calor ou estruturas de vedação, adequadas para diferentes ambientes.

3, material: adaptação às condições de trabalho é a chave
A seleção do material deve ser baseada no meio a ser medido (como líquidos corrosivos, gases de alta temperatura) e o ambiente (como umidade, poeira). Os materiais do componente principal são os seguintes.

· Bourdon Tube:

Mídia comum (água, ar): Liga de cobre (latão H62), baixo custo e boa resistência;

Mídia corrosiva (soluções ácidas e álcalis): 316L Aço inoxidável, com forte resistência à corrosão;

Meio de alta temperatura (> 150 ℃): Liga de Hastelloy, resistente a altas temperaturas e fluência.

·Caso:

Ambiente normal: ABS Engenharia de plástico, leve e isolante;

Ambientes severos (ao ar livre, zonas químicas): 304 Aço inoxidável, à prova de ferrugem, resistente ao impacto.

·Conexão:

Consistente com o projeto do tubo da mola, para evitar a corrosão causada por diferentes metais no meio que entra em contato, são usados ​​aço inoxidável e 304.

· Peças de vedação:

Borracha de nitrila: resistente a óleos e água, com uma faixa de temperatura de -40 a 120 graus Celsius.

Borracha de fluorina: Adequado para fortes meios corrosivos e de alta temperatura, com uma faixa de temperatura de -20 a 120 graus Celsius.

Resumo:
Para selecionar o medidor de pressão de contato fotoelétrico correto, a chave está em "entender o modelo para determinar os requisitos, entender a estrutura e o desempenho e escolher o material apropriado para as condições de aplicação específicas".

Também compartilharemos as técnicas de instalação, calibração e operação prática do instrumento. Se você tiver mais sugestões ou perguntas, não hesite em entrar em contato conosco a qualquer momento! "
