O que é medidor de pressão de contato elétrico à prova de explosão?

Medidor de pressão de contato elétrico à prova de explosão
In environments where there are explosive gases or dusts (such as in the petroleum, chemical, and coal mining industries), the explosion-proof performance of pressure monitoring equipment directly affects production safety.The explosion-proof electrical contact pressure gauge, as a key instrument with both pressure measurement and signal control functions, requires particularly careful selection of its model, structural design, and material selection.Today, we will introduce to you in detail the core information of this "Guardian à prova de explosão", ajudando você a fazer seleções precisas para cenários industriais.

1, interpretação do modelo: compreensão dos parâmetros principais do código
· O modelo de um medidor de pressão de contato elétrica à prova de chama geralmente inclui informações importantes, como classificação à prova de explosão, forma estrutural, grau de precisão e faixa de medição.

Y: Guia de pressão

X: contato elétrico

B: Tipo à prova de explosão

100: Dial Diâmetro

· Fatores -chave na seleção: A classificação à prova de explosão deve corresponder ao ambiente de uso (por exemplo, a classe IIB é adequada para propano, etileno, etc., enquanto a classe IIC é adequada para gases mais perigosos, como hidrogênio, acetileno, etc.) e o grupo de temperatura (T4 indica que a temperatura máxima da superfície do instrumento é ≤ 135 ℃) deve atender ao meio ambiente.

2, desmontagem estrutural: três componentes principais garantem proteção e funcionalidade da explosão
A estrutura do medidor de pressão de contato elétrica à prova de chama é centralizada em torno de dois projetos de núcleo: "à prova de explosão à prova de chamas" e "Controle de sinal elétrico". É dividido principalmente em três partes:

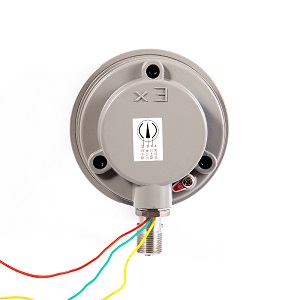

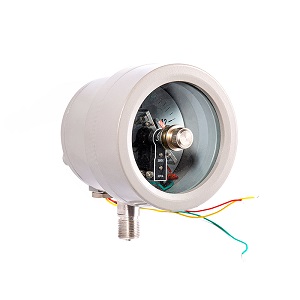

· Caso à prova de explosão: A "concha de proteção de segurança" do instrumento adota um design selado. Mesmo que as faíscas sejam geradas no interior devido a uma falha, elas podem ser bloqueadas pela concha e não acenderão a mistura explosiva do lado de fora. Ao mesmo tempo, a concha está equipada com uma estrutura de alívio de pressão para impedir a ruptura causada pela pressão interna excessiva.

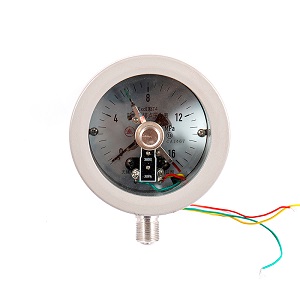

· Mecanismo de medição: O componente do núcleo é um tubo de mola (como liga de cobre ou tubo de mola de aço inoxidável). Quando o meio medido entra no tubo da mola, o tubo da mola se deforma devido à pressão e passa por deformação. Essa deformação é transmitida através de bielas e mecanismos de transmissão de engrenagem para girar o ponteiro, alcançando assim a indicação de pressão.

· Dispositivo de contato elétrico: Consiste em três contatos elétricos (geralmente contatos de liga de prata com boa condutividade e alta resistência ao desgaste), e o ponteiro está equipado com um contato móvel que pode ser ajustado. Quando a pressão atinge o valor definido, o contato em movimento faz contato com o contato estacionário correspondente e um sinal de pressão de saída (como um alarme ou start/parada da bomba) é gerado para alcançar a pressão estacionária.

3, Seleção de material: Diferentes componentes são adequados para diferentes condições de trabalho.
O material determina a resistência à corrosão, resistência de alta temperatura e vida útil do instrumento. É necessário selecionar o material com base no meio medido (como líquidos corrosivos, gases de alta temperatura) e condições ambientais:

· Material de concha:
Ferro fundido: baixo custo, adequado para ambientes não corrosivos e secos à prova de explosão;
Aço inoxidável (304/316): resistente a ácidos e álcalis, adequado para ambientes com forte corrosividade, como engenharia química e aplicações marinhas.

· Material do elemento de medição (tubo de mola):
Liga de cobre (como bronze de estanho): adequado para medir gases e líquidos não corrosivos (como ar e água), com um limite de temperatura de ≤ 100 ℃.

Aço inoxidável (304/116L): exibe resistência de corrosão superior e resistência ao calor, tornando-a adequada para medir o meio corrosivo (como ácido clorídrico, ácido sulfúrico) ou meio de alta temperatura (temperatura ≤ 200 ℃).

· Material de contato eletro-pneumático:
Ligas de prata (como liga de prata-cádmio, liga prateada-níquel); Excelente condutividade, baixo desgaste de contato, vida útil longa e capaz de operações frequentes de sinal on-off.

· Material de vedação:
Borracha de nitrila: resistente a óleo e solventes comuns, adequados para meios à base de óleo.
Borracha fluorina: resistente a corrosão forte e alta temperatura (≤ 200 ℃), adequada para aplicações que envolvem fortes substâncias corrosivas ou condições de alta temperatura.

Resumo:
A seleção de contato elétrico à prova de explosão manômetros de pressão Requer "alfaiataria para a situação específica": primeiro, determine o nível à prova de explosão e o grupo de temperatura com base no ambiente. Em seguida, selecione o elemento de medição e o material do alojamento de acordo com o meio medido. Finalmente, bloqueie o elemento de medição e o material do alojamento através dos parâmetros do modelo. Finalmente, determine as especificações precisas através dos parâmetros do modelo. Dominar a lógica principal de seu modelo, estrutura e material é essencial para obter monitoramento e controle de pressão seguros e estáveis ​​em ambientes industriais perigosos.
