O que é um manômetro de cápsula? A estrutura e os parâmetros do manômetro da cápsula

No campo da medição de baixa pressão, o manômetro de cápsula tem uma posição significativa devido à sua alta precisão e estabilidade. Seja para monitorar baixas pressões em gasodutos, sistemas de ventilação ou vasos de reação química, sua presença pode ser vista em todos os lugares. Hoje, vamos nos aprofundar nos significados do modelo, na composição estrutural e na seleção de materiais dos manômetros de cápsula.

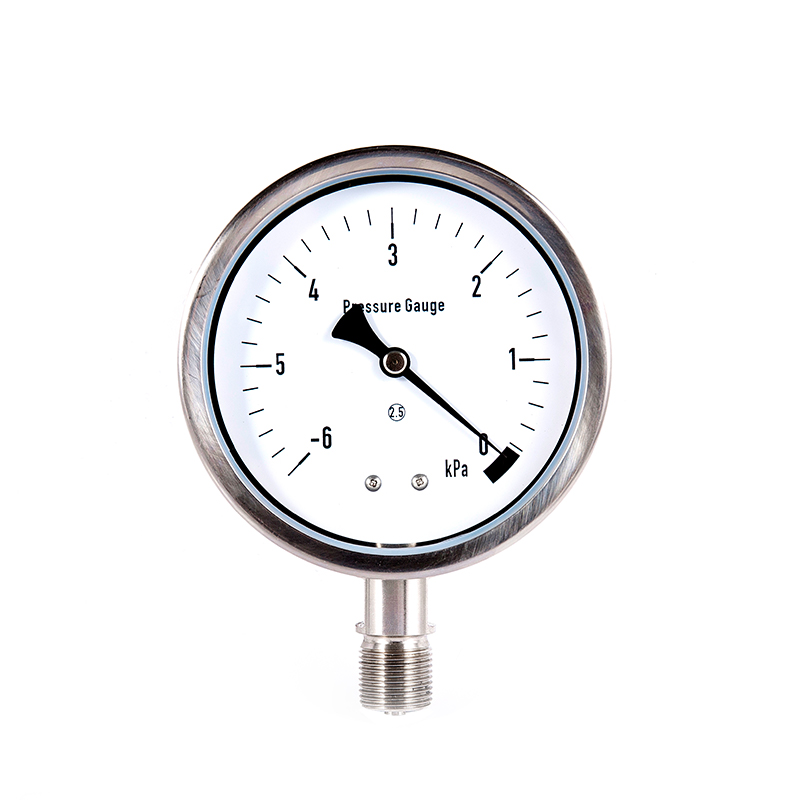

Medidor de pressão da cápsula: modelo
Modelo básico: Começa com "YE", onde "Y" significa manômetro e "E" refere-se especificamente à estrutura do diafragma (diferente do "Y" em manômetros de tubo de mola comuns).
Diâmetro do mostrador: O número imediatamente após o número de série básico indica o diâmetro do mostrador (unidade: mm). Por exemplo, YE-100 significa que o diâmetro do mostrador é 100 mm, enquanto YE-150 é 150 mm. Quanto maior for o mostrador, maior será a precisão da leitura, tornando-o adequado para cenários que requerem observação de longa distância.
Identificador de função especial: Alguns modelos terão letras adicionais indicando funções especiais. Por exemplo, em “YE-100B”, o “B” pode indicar um material de aço inoxidável com bordas; em "YE-100Z", o "Z" indica instalação axial (o padrão é instalação radial).
Por exemplo: "YE-100BZ" indica "Material de aço inoxidável, diâmetro do mostrador 100 mm, manômetro de cápsula montado axial". Apenas olhando o número do modelo, você pode determinar rapidamente se ele atende aos seus requisitos de uso.

Divisão estrutural do manômetro de cápsula
Embora o medidor de pressão da cápsula não é grande, sua estrutura interna é engenhosamente projetada e todos os componentes trabalham juntos para obter medições precisas de baixa pressão.

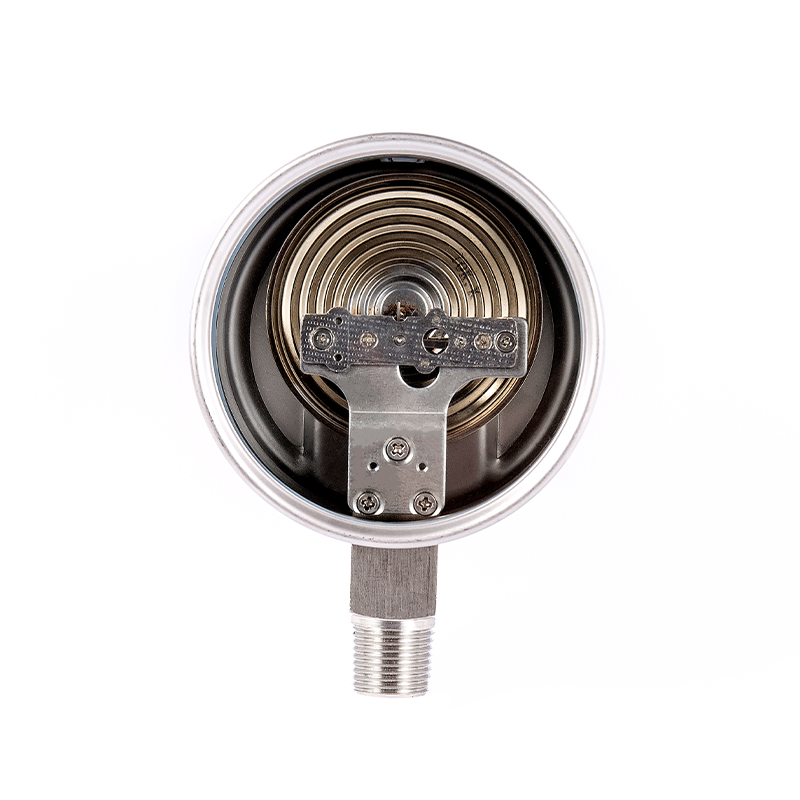

Elemento de medição central: Cápsula

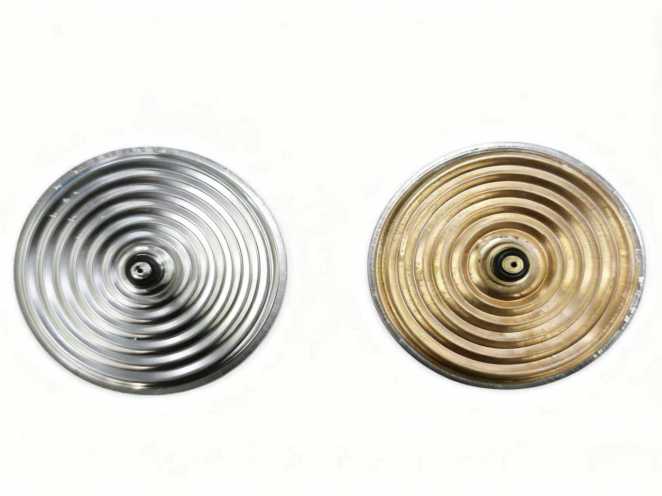

É formado pela soldagem das bordas de dois diafragmas metálicos (geralmente feitos de liga de cobre ou aço inoxidável), criando uma caixa circular plana e selada. Quando o meio medido entra na caixa do diafragma, o diafragma sofrerá deformação elástica (expansão ou contração) devido ao efeito de pressão. Esta é a “fonte de energia” para medição de pressão.
Mecanismo de transmissão: Amplifica pequenos deslocamentos
A deformação do diafragma é extremamente pequena. Ele precisa ser amplificado por meio de mecanismos de transmissão, como bielas e engrenagens, antes de poder fazer o ponteiro girar. Este processo é semelhante ao “princípio da alavanca”, convertendo pequenas alterações de pressão em deslocamento visível do ponteiro.
Sistema de indicação: Apresenta visualmente os valores de pressão
Inclui ponteiros e mostradores. As unidades de escala são principalmente KPa (quilopascais) ou MPa (megapascais, comumente usados ​​para aplicações de baixo alcance). Alguns modelos especiais também podem indicar unidades como barra, facilitando a leitura em diversos cenários.
Shell e Conexões
O invólucro externo protege os componentes internos e também desempenha as funções de à prova de poeira e umidade; os conectores são usados ​​para conectar a tubulação medida, introduzindo a pressão média na cápsula. As especificações de interface como (M20*1.5) precisam corresponder ao pipeline.

Seleção de materiais e cenários de aplicação
O material do manômetro do diafragma afeta diretamente sua corrosividade, vida útil e ambiente aplicável. Ao escolhê-lo, deve-se levar em consideração as características do meio medido.
1. Material da caixa de membrana:
Liga de cobre: Baixo custo e boa elasticidade, adequada para medição de gases não corrosivos (como ar, nitrogênio) ou líquidos neutros.
Aço inoxidável: Apresenta forte resistência à corrosão e pode ser usado para medir meios com vestígios de substâncias corrosivas (como gases levemente ácidos, vapor em ambientes úmidos). É mais durável em indústrias químicas, áreas costeiras, etc.
2. Material da casca:
Aço carbono comum: Superfície tratada com tinta, baixo custo, indicado para ambientes internos secos e não corrosivos.
Aço inoxidável: Maior nível de proteção, capaz de resistir à umidade, poeira e gases corrosivos leves, adequado para ambientes externos ou agressivos.
3. Material de vedação:
A vedação entre a junta e a carcaça geralmente é feita com borracha nitrílica ou borracha de silicone. A borracha nitrílica tem boa resistência ao óleo, enquanto a borracha de silicone é mais resistente a altas temperaturas. A escolha do material pode ser feita com base na temperatura e nas características do meio.

Embora os manômetros de cápsula sejam usados ​​principalmente em "campos de baixa pressão", eles são indispensáveis ​​em indústrias como segurança de gás, monitoramento ambiental e processamento de alimentos. Para aproveitar ao máximo seu valor na posição correta, é necessário compreender o significado do modelo, compreender os princípios estruturais e selecionar os materiais apropriados. Na próxima vez que comprar, você pode consultar este guia para encontrar facilmente o modelo adequado!
